Точный расчет количества материалов для новой ячейки свалки является одним из наиболее важных этапов планирования проекта. Он формирует основу вашего бюджета, графика закупок и графика строительства. Недооценка может привести к дорогостоящим задержкам и срочным заказам, тогда как значительная переоценка связывает капитал и создает головную боль в логистике. Речь идет не только о простых расчетах площади и объема; речь идет о понимании того, как взаимодействует каждый слой, и учете реалий строительства — перекрытий, отходов и геометрии площадки.

Как поставщик геосинтетики для глобальных инфраструктурных проектов мы помогли бесчисленному количеству подрядчиков и инженеров составить ведомости объемов работ (BOQ). В этом руководстве представлена ​​подробная пошаговая методология расчета материалов, необходимых для современной ячейки свалки. Мы начнем с базовой геометрической модели и пройдемся по каждому слою, от земляного полотна до защитного покрытия, попутно предоставляя практические формулы и коэффициенты отходов.

Прежде чем производить единый расчет, необходимо иметь четкую геометрическую модель ячейки.

1. Понимание структуры ячейки свалки

Каждый расчет начинается с четкой геометрической модели. Вам понадобится комплект инженерных чертежей с указанием размеров ячейки:

• Базовые размеры: Длина и ширина пола камеры.
• Глубина: Высота по вертикали от пола камеры до верха берм.
• Боковые склоны: Уклон внутренних откосов, обычно выражаемый в виде соотношения (например, 3H:1V, что означает 3 метра по горизонтали на каждый 1 метр по вертикали).
• Якорные траншеи: Размеры и расположение траншей в верхней части откосов, используемых для закрепления геосинтетических материалов.

Имея эти размеры, вы можете рассчитать три основные площади поверхности, которые станут основой практически для всех последующих расчетов материалов:

1. Базовая площадь: Base Area = Cell Length × Cell Width
2. Общая площадь склона: Вычислите площади каждого из четырех боковых скатов и просуммируйте их. Длина уклона (гипотенуза) рассчитывается по теореме Пифагора: Slope Length = √(Vertical Height² + Horizontal Run²). Затем, Slope Area = Slope Length × Slope Width.
3. Площадь якорной траншеи: Calculate the "unfolded" площадь поверхности траншеи (дно + две вертикальные стороны) и умножьте на ее общую длину по периметру ячейки.

The Общая площадь лайнера представляет собой сумму этих трех областей: Total Liner Area = Base Area + Total Slope Area + Anchor Trench Area. Эта общая площадь является основным показателем для всех геосинтетических материалов.

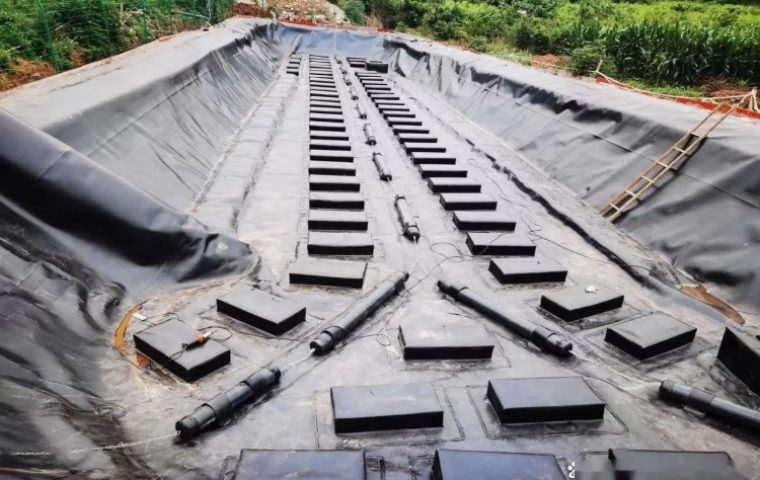

2. Расчет количества геомембраны

Геомембрана является основным непроницаемым барьером. Как гладкая геомембрана (для основания), так и текстурированная геомембрана (для скатов, для увеличения трения) часто используются в одной ячейке, поэтому их количество, возможно, придется рассчитывать отдельно.

Формула:
Required Geomembrane (m²) = Total Liner Area × (1 + [Waste Factor](https://waterproofspecialist.com/calculate-geomembrane-quantity/))

Ключевые соображения:

• Перекрытие швов: Панели геомембраны при сварке необходимо укладывать внахлест, обычно на 10-15 см. Это перекрытие является запланированной частью установки и должно учитываться в коэффициенте отходов.
• Фактор отходов: Это связано с нахлестами швов, необходимостью подрезки вокруг труб и отстойников, обрезками на концах панелей и возможной заменой поврежденных участков. Хорошее эмпирическое правило:
  • Базовая площадь: 5-8% коэффициент отходов.
  • Площадь склона: Коэффициент отходов составляет 8–12 %, поскольку работа на склонах может привести к увеличению количества отходов.
• Расширение анкерной траншеи: Обеспечить Total Liner Area Расчет включает дополнительный материал, необходимый для стекания по дну анкерной траншеи перед обратной засыпкой.

3. Расчет количества GCL или уплотненной глины

Этот слой обеспечивает вторичный барьер в системе композитных вкладышей. Метод расчета полностью зависит от того, используете ли вы Геосинтетический глиняный вкладыш (GCL) или вкладыш из уплотненной глины (CCL).

Геосинтетический глиняный вкладыш (GCL)

GCL – это промышленный продукт, поставляемый в рулонах. Расчет основан на площади и очень похож на геомембрану.

Формула:
Required GCL (m²) = Total Liner Area × (1 + Waste Factor)

Ключевые соображения:

• Перекрытия: Панели GCL имеют определенные перекрытия (обычно 15–30 см), необходимые для создания непрерывного барьера.
• Фактор отходов: Стандартным считается коэффициент отходов 5–10 %, учитывающий нахлесты, обрезки и любые повреждения материала.

вкладыш из уплотненной глины (CCL)

CCL представляет собой искусственный слой почвы, поэтому его количество рассчитывается по объему, а затем конвертируется в тоннаж.

Формулы:

1. Compacted Volume (m³) = Total Liner Area × CCL Design Thickness (e.g., 0.6 m)
2. Required Loose Volume (m³) = Compacted Volume / Compaction Factor (e.g., 0.9)
3. Required Tonnage (tonnes) = Loose Volume × Soil Density (e.g., 1.8 tonnes/m³)

Ключевые соображения:

• Коэффициент уплотнения: Грунт доставляется и укладывается в рыхлом состоянии, а затем уплотняется до заданной плотности. Вам понадобится больше свободного объема, чем окончательный, уплотненный на месте объем. Этот фактор должен быть определен путем геотехнических испытаний.
• Содержание влаги: Плотность почвы будет зависеть от ее влажности, что может повлиять на требуемый тоннаж.

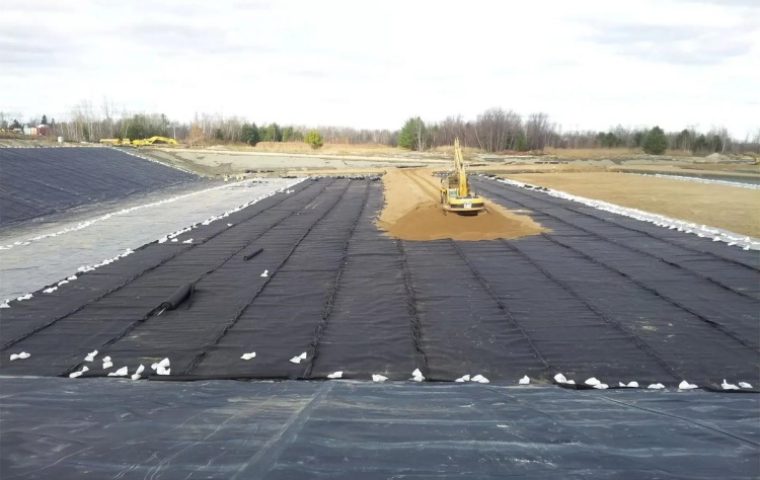

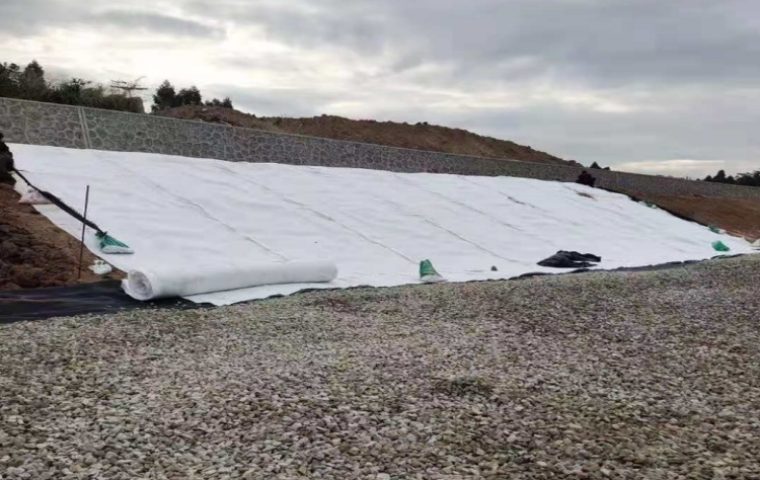

4. Расчет количества геотекстиля (защита & Разделительные слои)

Нетканый геотекстиль имеют решающее значение для защиты геомембраны от проколов вышележащим дренажным камнем или нижележащим земляным полотном. Геотекстиль может располагаться как над геомембраной, так и под ней.

Метод расчета идентичен методу расчета ГКЛ.

Формула:
Required Geotextile (m²) = Area to be Covered × (1 + Waste Factor)

Ключевые соображения:

• Расположение: Определите, где именно в проекте указан геотекстиль. Это только над геомембраной? Это также требуется ниже? Указан ли разный вес (например, 800 г/м² против 1200 г/м²) для основания и откосов?
• Фактор отходов: Примените коэффициент отходов 5–10 % на площадь, чтобы учесть перекрытие швов и обрезку.

5. Расчет объемов дренажа геосетки и геокомпозита

Геосеть или геокомпозит образуют система сбора и удаления фильтрата (LCRS). Поскольку это рулонный геосинтетический материал, его расчет основан на площади.

Формула:
Required Drainage Composite (m²) = Area of LCRS × (1 + Waste Factor)

Ключевые соображения:

• Зона покрытия: Дренажный слой обычно покрывает все основание и склоны ячейки. Таким образом, Area of LCRS обычно равен Base Area + Total Slope Area. Обычно он не заходит в анкерную траншею.
• Соединения и перекрытия: Панели часто перекрываются или соединяются кабельными стяжками. Учтите это в стандартном коэффициенте отходов 5-10%.

6. Расчет требований к дренажному слою из гравия или песка

Если в проекте указано дренажный слой из натурального заполнителя (например, гравий или песок) вместо геокомпозита, расчет основан на объеме, аналогично CCL.

Метод расчета основан на тех же принципах, которые изложены для облицовки из уплотненной глины в разделе 3, с использованием конкретной толщины и плотности гравия или песка.

7. Расчет материалов слоя газосборника (для ячеек ТКО)

Для ячеек MSW слой сбора газа может быть установлен над отходами по мере их заполнения. Расчет материалов этого слоя (если он указан как гравий или газоотводящий геокомпозит) следует той же логике объема или площади, что и слой дренажа фильтрата.

Для перфорированных труб в этом слое см. метод расчета труб в следующем разделе.

8. Расчет количества труб (фильтрат & Сбор газа)

Сеть перфорированных и сплошных труб является основой систем сбора фильтрата и газа.

Формула:
Total Pipe Length = Sum of all main headers, laterals, and cleanout risers based on the engineering layout.

Ключевые соображения:

• Чертеж макета: У вас ДОЛЖЕН быть подробный чертеж компоновки, показывающий расположение, диаметр и длину каждого сегмента трубы.
• Типы труб: Создайте отдельные позиции для разных типов труб (например, перфорированный ПНД DN200 и сплошной ПНД DN300).
• Отходы/Непредвиденные расходы: Добавьте коэффициент отходов в размере 3–5 % к общей длине разрезов. Кроме того, заложите в бюджет 10–15 % на непредвиденные расходы на такие фитинги, как тройники, колена и муфты.
• Геотекстильный носок: Если трубы будут обматываться фильтрующим геотекстилем, рассчитайте его площадь: Pipe Circumference × Total Pipe Length.

9. Расчет требований к защитному и покровному грунту

Слой отборной почвы или песка часто помещают непосредственно поверх системы вкладышей, чтобы защитить ее от первоначального размещения отходов.

Расчет представляет собой простое преобразование объема в тоннаж по той же методике, что и для облицовки из уплотненной глины в разделе 3. Используйте указанные толщину и плотность для защитный слой почвы. Эта же формула применяется к ежедневному и промежуточному покровному грунту, укладываемому поверх отходов во время работ.

10. Расчет количества анкерной траншеи

The расчет анкерной траншеи включает в себя две части: земляные работы и засыпку.

Формула:
Excavation/Backfill Volume (m³) = Trench Cross-Sectional Area (m²) × Total Trench Length (m)

Это информирует о требованиях к земляным работам. Количество геосинтетических материалов, необходимых для облицовки траншеи, уже должно быть включено в ваш расчет. Total Liner Area расчет в шаге 1.

11. Окончательный контрольный список количества и коэффициенты отходов

Факторы потерь не являются произвольными; они являются важной частью точной оценки. Вот краткий обзор типичных рекомендуемых диапазонов:

Материал	Типичный коэффициент отходов	Примечания
Геомембрана (HDPE/LLDPE)	5-12%	Выше для сложной геометрии и уклонов.
ГКЛ / Геотекстиль	5-10%	Учитывает перекрытия и обрезку.
Геокомпозиты/Геосетки	5-10%	Учитывает совпадения и связи.
Трубы & Фитинги	3-5% (длина) + 10-15% (фурнитура)	Непредвиденные обстоятельства для фитингов имеют решающее значение.
Гравий/песок/почва	3-5%	Учет потерь при транспортировке и расчет уплотнения.

12. Резюме: составление полной ведомости объемов для ячейки свалки.

Последним шагом является организация всех этих расчетов в четкую и всеобъемлющую систему. Ведомость объемов работ (BOQ). Простая электронная таблица — идеальный инструмент для этого.

Описание материала	Единица измерения	Требуемое количество	Фактор отходов	Общий объем заказа	Примечания
Текстурированная геомембрана HDPE, 2,0 мм	м²	12 500	10%	13 750	Для боковых откосов (3H:1V)
Гладкая геомембрана HDPE, 2,0 мм	м²	8000	5%	8400	Для клеточной базы
Геосинтетический глиняный вкладыш (GCL)	м²	20 500	8%	22 140	Покрывает основание и откосы
Нетканый геотекстиль, 800 г/м²	м²	20 500	8%	22 140	Уровень защиты поверх GCL
Геокомпозитный дренажный слой	м²	20 000	8%	21 600	Закрывает основание и откосы, а не анкер.
Дренажный Гравий, 20-40 мм	Тонны	3840	4%	3994	Из расчета плотности 1,6 т/м³.
Перфорированная труба ПНД, DN200	Метры	1200	5%	1260	Отводы коллектора фильтрата

Этот организованный заказ становится вашим основным документом для закупок, анализа затрат и управления проектами. Следуя этому структурированному, поэтапному подходу и применяя реалистичные коэффициенты отходов, вы можете составить надежную оценку материалов, которая обеспечит успех вашего проекта строительства полигона.
