Calcular con precisión las cantidades de material para una nueva celda de vertedero es uno de los pasos más críticos en la planificación de un proyecto. Constituye la base de su presupuesto, cronograma de adquisiciones y cronograma de construcción. Subestimar puede generar costosos retrasos y pedidos de emergencia, mientras que una sobreestimación significativa inmoviliza el capital y crea dolores de cabeza logísticos. No se trata sólo de simples cálculos de área y volumen; se trata de comprender cómo interactúa cada capa y tener en cuenta las realidades de la construcción: superposiciones, desechos y geometría del sitio.

como un proveedor de geosintéticos Para proyectos de infraestructura global, hemos ayudado a innumerables contratistas e ingenieros a crear su lista de cantidades (BOQ). Esta guía proporciona una metodología detallada paso a paso para calcular los materiales necesarios para una celda de vertedero moderna. Comenzaremos con el modelo geométrico fundamental y avanzaremos a través de cada capa, desde la subrasante hasta la cubierta protectora, proporcionando fórmulas prácticas y factores de desperdicio a lo largo del camino.

Antes de realizar un único cálculo, es necesario tener un modelo geométrico claro de la celda.

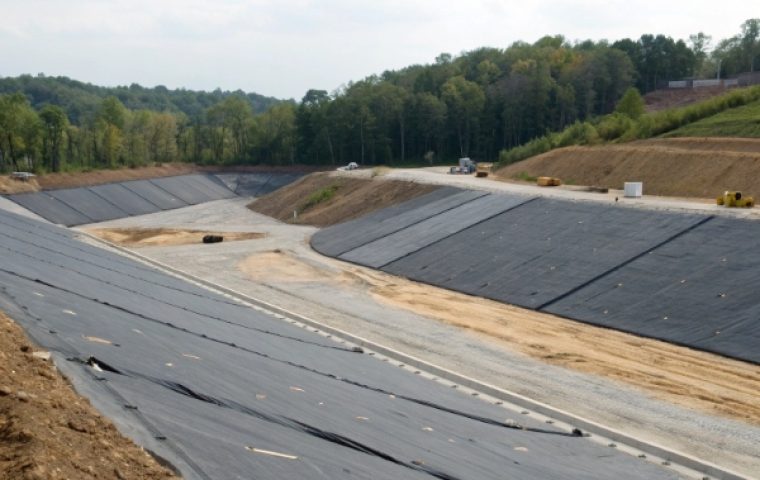

1. Comprender la estructura de una celda de vertedero

Cada cálculo comienza con un modelo geométrico claro. Necesita un conjunto de dibujos de ingeniería que detallen las dimensiones de la celda:

• Dimensiones básicas: El largo y ancho del piso de la celda.
• Profundidad: La altura vertical desde el piso de la celda hasta la parte superior de las bermas.
• Pendientes laterales: La pendiente de las pendientes interiores, normalmente expresada como una relación (por ejemplo, 3H:1V, es decir, 3 metros horizontales por cada 1 metro vertical).
• Zanjas de anclaje: Las dimensiones y ubicación de las zanjas en la cima de los taludes utilizadas para asegurar los materiales geosintéticos.

Con estas dimensiones se pueden calcular las tres superficies fundamentales que serán la base para casi todos los cálculos de materiales posteriores:

1. Área básica: Base Area = Cell Length × Cell Width
2. Área total de pendiente: Calcula el área de cada una de las cuatro pendientes laterales y súmalas. La longitud de una pendiente (hipotenusa) se calcula utilizando el teorema de Pitágoras: Slope Length = √(Vertical Height² + Horizontal Run²). Entonces, Slope Area = Slope Length × Slope Width.
3. Área de la zanja de anclaje: Calculate the "unfolded" área de superficie de la zanja (parte inferior + dos lados verticales) y multiplíquela por su longitud total alrededor del perímetro de la celda.

El Área total del revestimiento es la suma de estas tres áreas: Total Liner Area = Base Area + Total Slope Area + Anchor Trench Area. Esta área total es el número fundamental para todos los materiales geosintéticos.

2. Cálculo de cantidades de geomembrana

La geomembrana es la principal barrera impermeable. Tanto la geomembrana lisa (para la base) como la geomembrana texturizada (para las pendientes, para aumentar la fricción) se utilizan a menudo en la misma celda, por lo que es posible que sea necesario calcular sus cantidades por separado.

Fórmula:
Required Geomembrane (m²) = Total Liner Area × (1 + [Waste Factor](https://waterproofspecialist.com/calculate-geomembrane-quantity/))

Consideraciones clave:

• Superposición de costuras: Los paneles de geomembrana deben superponerse para soldar, normalmente entre 10 y 15 cm. Esta superposición es una parte planificada de la instalación y debe tenerse en cuenta en el factor de desperdicio.
• Factor de desperdicio: Esto tiene en cuenta las superposiciones de las uniones, los recortes necesarios alrededor de tuberías y sumideros, los cortes en los extremos de los paneles y el posible reemplazo de las secciones dañadas. Una buena regla general es:
  • Área básica: 5-8% de factor de desperdicio.
  • Área de pendiente: Factor de desperdicio del 8 al 12 %, ya que trabajar en pendientes puede generar más recortes.
• Extensión de zanja de anclaje: Asegurar el Total Liner Area El cálculo incluye el material adicional necesario para correr hacia y a través del fondo de la zanja de anclaje antes de rellenarla.

3. Cálculo de cantidades de GCL o arcilla compactada

Esta capa proporciona la barrera secundaria en un sistema de revestimiento compuesto. El método de cálculo depende completamente de si está utilizando un Revestimiento de arcilla geosintética (GCL) o un Revestimiento de Arcilla Compactada (CCL).

Revestimiento de arcilla geosintética (GCL)

GCL es un producto manufacturado que se entrega en rollos. El cálculo se basa en áreas, muy similar a la geomembrana.

Fórmula:
Required GCL (m²) = Total Liner Area × (1 + Waste Factor)

Consideraciones clave:

• Superposiciones: Los paneles GCL tienen superposiciones específicas (normalmente de 15 a 30 cm) que son esenciales para crear una barrera continua.
• Factor de desperdicio: Un factor de desperdicio del 5 al 10 % es estándar para tener en cuenta las superposiciones, los recortes y cualquier material dañado.

Revestimiento de arcilla compactada (CCL)

Un CCL es una capa de suelo construida, por lo que su cantidad se calcula por volumen y luego se convierte en tonelaje.

Fórmulas:

1. Compacted Volume (m³) = Total Liner Area × CCL Design Thickness (e.g., 0.6 m)
2. Required Loose Volume (m³) = Compacted Volume / Compaction Factor (e.g., 0.9)
3. Required Tonnage (tonnes) = Loose Volume × Soil Density (e.g., 1.8 tonnes/m³)

Consideraciones clave:

• Factor de compactación: La tierra se entrega y se coloca en estado suelto y luego se compacta para alcanzar una densidad específica. Necesitará más volumen suelto que el volumen final compactado en el lugar. Este factor debe determinarse mediante pruebas geotécnicas.
• Contenido de humedad: La densidad del suelo variará con su contenido de humedad, lo que puede afectar el tonelaje requerido.

4. Cálculo de cantidades de geotextiles (protección & Capas de separación)

Geotextiles no tejidos son fundamentales para proteger la geomembrana de perforaciones al recubrirla con piedra de drenaje o subrasante subyacente. Se puede colocar un geotextil tanto por encima como por debajo de la geomembrana.

El método de cálculo es idéntico al de los GCL.

Fórmula:
Required Geotextile (m²) = Area to be Covered × (1 + Waste Factor)

Consideraciones clave:

• Ubicación: Identifique exactamente dónde se especifica el geotextil en el diseño. ¿Está sólo por encima de la geomembrana? ¿También se requiere a continuación? ¿Se especifican pesos diferentes (por ejemplo, 800 g/m² frente a 1200 g/m²) para la base y las pendientes?
• Factor de desperdicio: Aplique un factor de desperdicio del 5 al 10 % por área para tener en cuenta las superposiciones y los recortes de las costuras.

5. Cálculo de las cantidades de drenaje de geonets y geocompuestos

La geored o geocompuesto forma la sistema de recolección y eliminación de lixiviados (LCRS). Como producto en rollo geosintético, su cálculo se basa en el área.

Fórmula:
Required Drainage Composite (m²) = Area of LCRS × (1 + Waste Factor)

Consideraciones clave:

• Área de cobertura: La capa de drenaje normalmente cubre toda la base y las pendientes de la celda. Por lo tanto, el Area of LCRS suele ser igual a la Base Area + Total Slope Area. Por lo general, no se extiende hasta la zanja de anclaje.
• Conexiones y superposiciones: Los paneles suelen superponerse o conectarse con bridas para cables. Tenga en cuenta esto en un factor de desperdicio estándar del 5 al 10 %.

6. Cálculo de los requisitos de la capa de drenaje de grava o arena

Si el diseño especifica un capa de drenaje de agregado natural (por ejemplo, grava o arena) en lugar de un geocompuesto, el cálculo se basa en el volumen, similar a un CCL.

El método de cálculo sigue los mismos principios descritos para un revestimiento de arcilla compactada en la Sección 3, utilizando el espesor y la densidad específicos de la grava o arena.

7. Cálculo de los materiales de la capa de recolección de gas (para celdas de RSU)

Para las células de RSU, un capa de recolección de gas se puede instalar encima de los residuos a medida que se llenan. El cálculo de los materiales de esta capa (si se especifica como grava o un geocompuesto con ventilación de gas) sigue la misma lógica de volumen o área que la capa de drenaje de lixiviados.

Para tuberías perforadas dentro de esta capa, consulte el método de cálculo de tuberías en la siguiente sección.

8. Cálculo de cantidades de tubería (lixiviado & Recogida de gases)

La red de tuberías perforadas y macizas es la columna vertebral de los sistemas de recogida de lixiviados y gases.

Fórmula:
Total Pipe Length = Sum of all main headers, laterals, and cleanout risers based on the engineering layout.

Consideraciones clave:

• Dibujo de diseño: DEBE tener un plano de diseño detallado que muestre la ubicación, el diámetro y la longitud de cada segmento de tubería.
• Tipos de tuberías: Cree partidas separadas para diferentes tipos de tuberías (por ejemplo, HDPE perforada DN200 versus HDPE sólido DN300).
• Desperdicio/Contingencia: Agregue un factor de desperdicio del 3 al 5 % a la longitud total de los cortes. Además, presupuesta una contingencia del 10 al 15 % para accesorios como tes, codos y acopladores.
• Calcetín geotextil: Si las tuberías se van a envolver con un geotextil filtrante, calcule su área: Pipe Circumference × Total Pipe Length.

9. Cálculo de los requisitos de suelo protector y suelo de cobertura

A menudo se coloca una capa de tierra o arena seleccionada directamente sobre el sistema de revestimiento para protegerlo de la colocación inicial de desechos.

El cálculo es una simple conversión de volumen a tonelaje, siguiendo la misma metodología que el Revestimiento de Arcilla Compactada en la Sección 3. Utilice el espesor y la densidad especificados para el capa protectora del suelo. Esta misma fórmula se aplica a la tierra de cobertura diaria e intermedia colocada sobre los residuos durante las operaciones.

10. Cálculo de las cantidades de zanjas de anclaje

El cálculo de zanja de anclaje Consta de dos partes: excavación y relleno.

Fórmula:
Excavation/Backfill Volume (m³) = Trench Cross-Sectional Area (m²) × Total Trench Length (m)

Esto informa el requisito de movimiento de tierras. La cantidad de geosintéticos necesarios para revestir la zanja ya debería haber sido incluida en su Total Liner Area cálculo en el Paso 1.

11. Lista de verificación de cantidad final y factores de desperdicio

Los factores de desperdicio no son arbitrarios; son una parte esencial de una estimación precisa. Aquí hay un resumen de los rangos típicos recomendados:

Material	Factor de desperdicio típico	Notas
Geomembrana (HDPE/LLDPE)	5-12%	Más alto para geometrías complejas y pendientes.
GCL / Geotextiles	5-10%	Cuentas para superposiciones y recortes.
Geocompuestos / Georedes	5-10%	Cuentas para superposiciones y conexiones.
Tubería & Guarniciones	3-5% (largo) + 10-15% (accesorios)	La contingencia para los accesorios es crítica.
Grava / Arena / Suelo	3-5%	Cuentas por pérdidas de transporte y liquidación por compactación.

12. Resumen: Elaboración de una lista completa de cantidades para una celda de vertedero

El último paso es organizar todos estos cálculos en un marco claro y completo. Lista de cantidades (BOQ). Una simple hoja de cálculo es la herramienta perfecta para esto.

Descripción del material	Unidad de medida	Cantidad requerida	Factor de desperdicio	Cantidad total del pedido	Notas
Geomembrana HDPE texturizada, 2,0 mm	m²	12.500	10%	13.750	Para pendientes laterales (3H:1V)
Geomembrana HDPE lisa, 2,0 mm	m²	8.000	5%	8.400	Para base celular
Revestimiento de arcilla geosintética (GCL)	m²	20.500	8%	22.140	Cubre base y taludes
Geotextil no tejido, 800 g/m²	m²	20.500	8%	22.140	Capa de protección sobre GCL
Capa de drenaje geocompuesto	m²	20.000	8%	21.600	Cubre base y taludes, no ancla
Grava de drenaje, 20-40 mm	Montones	3.840	4%	3.994	Basado en una densidad de 1,6 t/m³
Tubería de HDPE perforada, DN200	Metros	1.200	5%	1.260	Laterales del colector de lixiviados

Este BOQ organizado se convierte en su documento maestro para adquisiciones, análisis de costos y gestión de proyectos. Si sigue este enfoque estructurado, capa por capa, y aplica factores de residuos realistas, podrá elaborar una estimación de materiales fiable que preparará el éxito de su proyecto de construcción de vertederos.
