A modern landfill is far more than just a hole in the ground. It’s an engineered containment facility designed to protect our environment from waste. The most toxic byproduct, leachate, can contaminate soil and groundwater for decades if it escapes. This is why the landfill lining system is the most critical component, acting as a multi-layered shield.

This guide will walk you through the advanced geosynthetic and natural materials that form a modern landfill liner. We’ll explore the role each component plays, from the primary impermeable barrier to the drainage and protection layers, creating an integrated system designed for long-term performance and environmental safety.

Think of this not as a single barrier, but as a sophisticated, redundant system where each material supports the others. Let’s break down the components from the inside out.

Геомембрана HDPE: основной барьер

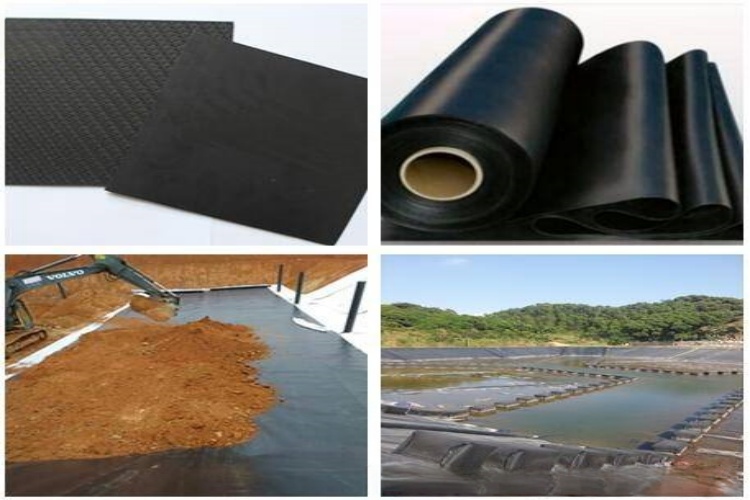

Рабочей лошадкой и основным барьером почти на каждой современной свалке является Геомембрана из полиэтилена высокой плотности (HDPE). Этот прочный пластиковый вкладыш выбран из-за его исключительной долговечности и химической стойкости. Он разработан, чтобы противостоять агрессивному химическому коктейлю, содержащемуся в фильтрате, и надежно работает в широком диапазоне pH (обычно 1–14).

Для полигонов мусора обычно используются футеровки из ПЭВП толщиной от 1,5 мм (60 мил) и 3,0 мм (120 мил). Такая толщина обеспечивает превосходную непроницаемость (гидравлическая проводимость всего 10⁻¹³ м/с) и физическую прочность, позволяющую противостоять монтажным нагрузкам. При правильной УФ-стабилизации расчетный срок службы HDPE составляет более 50 лет. Панели постоянно соединяются на месте с использованием методов термоплавкой сварки, таких как сварка горячим клином, для создания непрерывного и надежного барьера.

Геомембрана LLDPE: гибкая альтернатива

Хотя HDPE является стандартом, Геомембраны из линейного полиэтилена низкой плотности (LLDPE) also have a place in landfill design. LLDPE’s key advantage is its superior flexibility and elongation. This makes it an ideal choice for specific areas within a landfill system.

Обычно мы рекомендуем LLDPE для:

• Районы с потенциалом дифференцированного заселения: Его способность растягиваться и принимать форму без разрушения имеет решающее значение в тех случаях, когда земляное полотно может быть неровным или со временем оседать.
• Более крутые склоны: Текстурированный ЛПЭНП обеспечивает более высокое межфазное трение, что важно для устойчивости при облицовке стенок ячейки свалки.
• Крышки и затворы для свалок: Его гибкость облегчает установку по окончательным контурам массы отходов.

Выбор между HDPE и LLDPE предполагает компромисс. В то время как LLDPE предлагает гибкость, HDPE обычно имеет более длительный опыт долгосрочной химической стойкости в наиболее сложных областях применения с опасными отходами. Инженер-проектировщик подберет подходящий материал с учетом конкретных условий площадки.

Геосинтетический глиняный лайнер (GCL): самовосстанавливающийся вторичный барьер

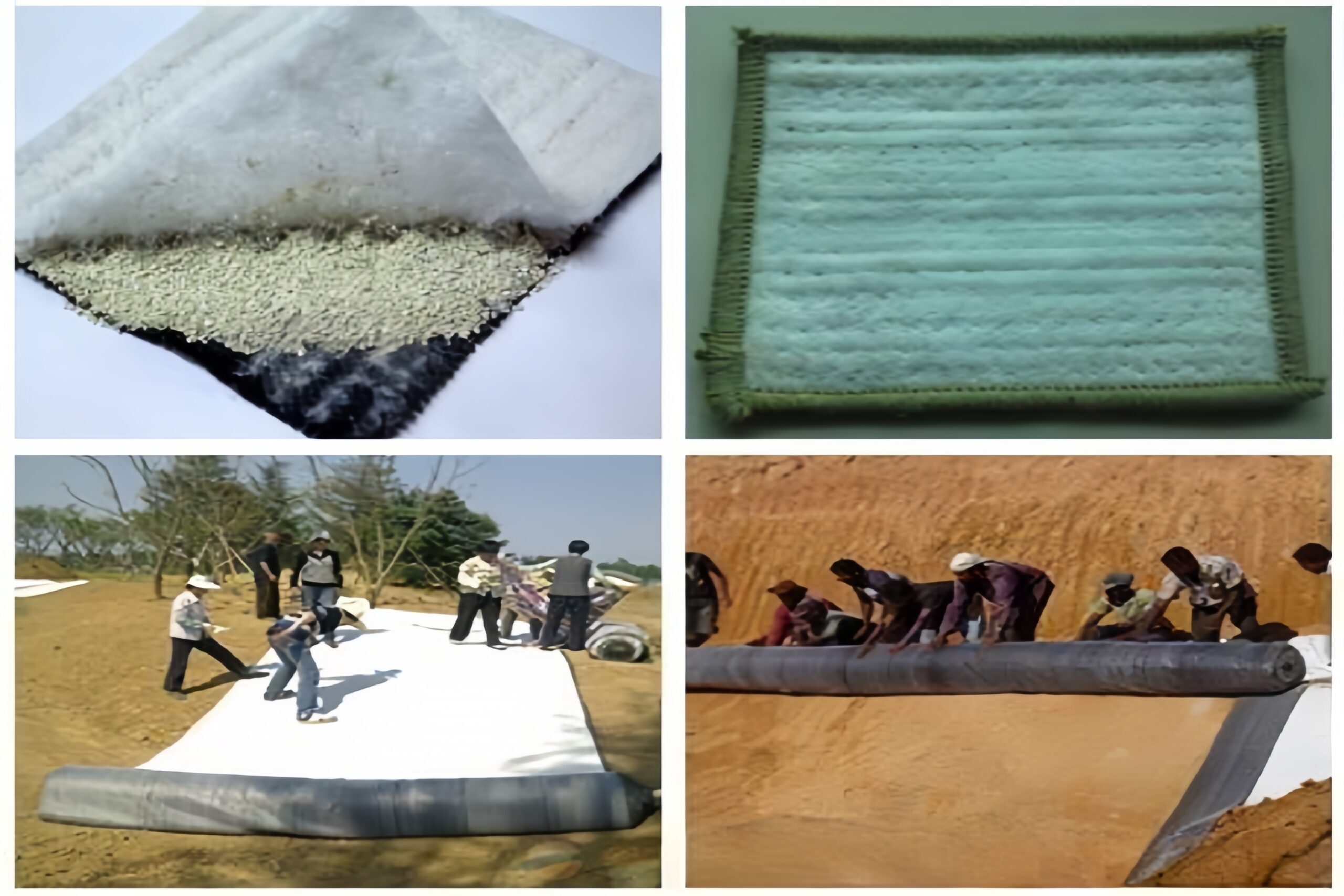

Под первичной геомембраной часто можно обнаружить Геосинтетический глиняный вкладыш (GCL). Этот замечательный материал действует как мощный вторичный барьер. GCL представляет собой композит, состоящий из тонкого слоя натрий-бентонитовой глины, зажатого между двумя геотекстилями.

Когда бентонитовая глина намокает, она набухает во много раз по сравнению с первоначальным объемом, образуя уплотнение со сверхнизкой проницаемостью. Ключевым преимуществом GCL является его способность самоисцеление. If a small puncture occurs, the surrounding hydrated bentonite expands into the void, sealing the leak. This makes it an excellent complementary barrier to the HDPE geomembrane, creating a redundant system that is often required by regulations like the EPA’s RCRA Subtitle D.

Подводка из уплотненной глины (CCL): традиционная натуральная основа

До появления GCL традиционным вторичным барьером был вкладыш из уплотненной глины (CCL). CCL представляет собой толстый искусственный слой натуральной глины (обычно толщиной 24–60 дюймов), уплотненный до определенной плотности (95%+ по Проктору) и содержания влаги. При правильной конструкции CCL обеспечивает низкую гидравлическую проводимость (максимум 10⁻⁷ см/с).

Несмотря на свою эффективность, строительство CCL — это медленный и трудоемкий процесс, который сильно зависит от погодных условий и контроля качества. Сегодня GCL часто может заменить гораздо более толстый CCL, обеспечивая более быструю установку и более стабильную производительность. Однако во многих конструкциях CCL по-прежнему используется в качестве основного барьерного слоя, а GCL или геомембрана помещается непосредственно поверх него для создания прочной композитной системы футеровки.

Геотекстиль: для защиты, амортизации и фильтрации

Геотекстиль – невоспетые герои системы покрытия для свалок. Эти тканеподобные материалы выполняют несколько важных функций, обеспечивающих долговременную целостность барьерных слоев.

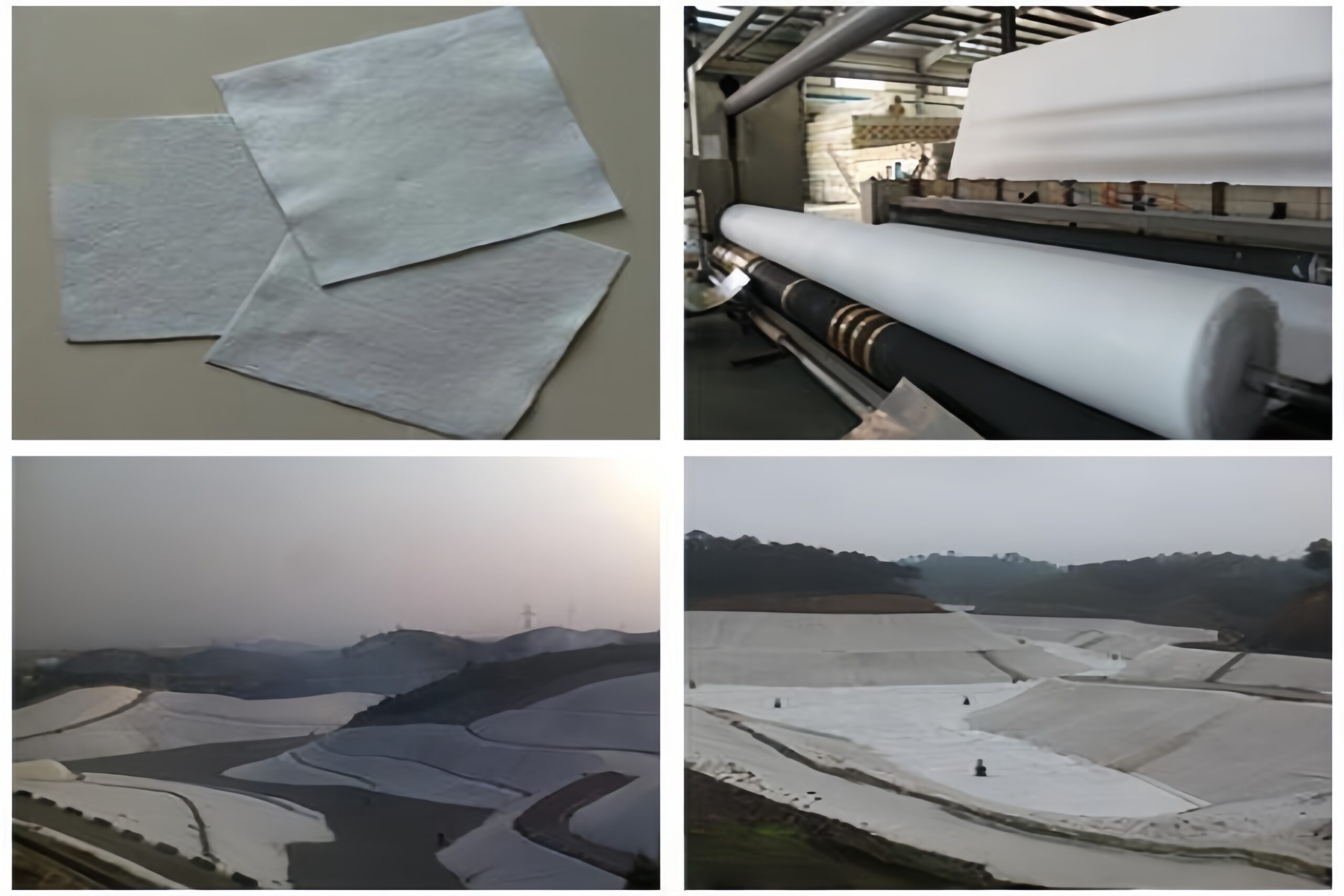

• Защита и амортизация: Толстый, иглопробивной нетканый геотекстиль (обычно 300–500 г/м²) наносится непосредственно на геомембрану. Он действует как подушка, защищая вкладыш от проколов острыми предметами, находящимися в нижележащей почве или вышележащими отходами.
• Фильтрация и разделение: Геотекстиль проницаем, пропускает воду, удерживая при этом частицы почвы и отходов. Это предотвращает засорение дренажных слоев и сохраняет различные слои почвы отдельными и стабильными.

Без этого защитного слоя первичная геомембрана была бы очень уязвима к повреждениям во время строительства и эксплуатации.

Геосетки и геокомпозиты: слой сбора фильтрата

It’s not enough to simply contain leachate; you must also collect and remove it. If liquid builds up on top of the liner, the resulting hydrostatic pressure (or "head") can force leachate through any tiny imperfection. This is the job of the drainage layer, which is typically made from geonets or геокомпозиты.

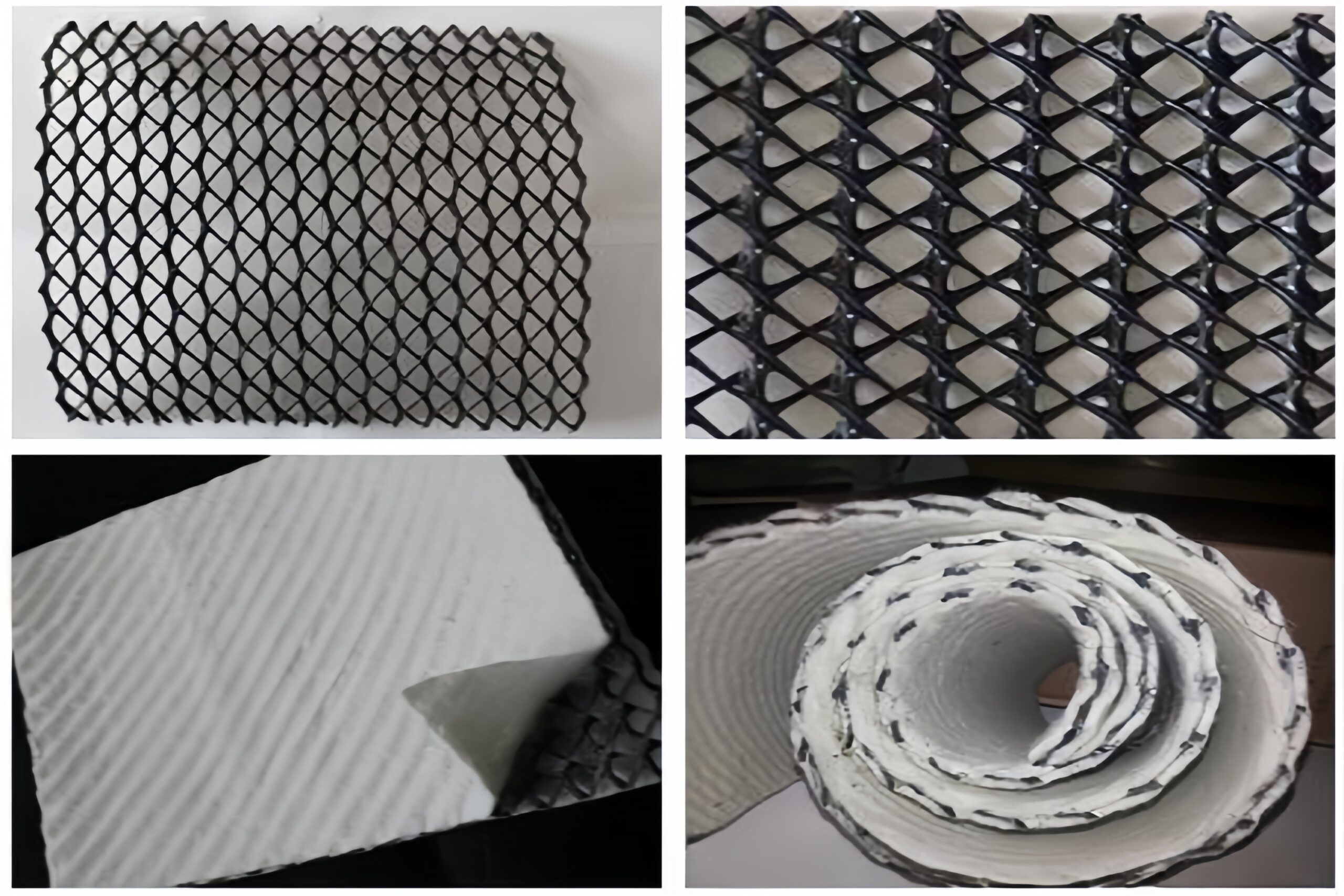

• Геосети: Это полимерные сетки с ромбовидной структурой, создающие высокую пропускную способность в плоскости для жидкостей и газов.
• Геокомпозиты: A geocomposite combines a geonet with one or two layers of heat-laminated geotextile. The geotextile acts as a filter, preventing particles from clogging the geonet’s drainage core.

Этот дренажный слой, официально известный как Система сбора и удаления фильтрата (LCRS), размещается непосредственно поверх первичной геомембраны. Он собирает фильтрат и направляет его в ряд перфорированных труб и отстойников, откуда его можно откачивать для очистки.

Сопоставление материалов с типами отходов

Конкретная конфигурация системы вкладышей во многом зависит от типа удерживаемых отходов. Правила по праву более строгие для более опасных материалов.

Общее руководство:

• Твердые бытовые отходы (ТБО): Правила обычно требуют использования композитной системы футеровки, например, геомембраны из ПЭВП поверх GCL или футеровки из уплотненной глины.
• Опасные отходы: Стандарты еще выше, требуя двухслойная система. Обычно он состоит из первичной геомембраны, слоя обнаружения утечек (геосетки) и вторичного композитного вкладыша (еще одной геомембраны поверх GCL/CCL).
• Радиоактивные или высокопромышленные отходы: Для этих нишевых применений могут потребоваться специальные материалы с документально подтвержденной сверхдолговременной эффективностью.

Сводная таблица компонентов и стоимости полигона

В этой таблице приведены основные материалы, их функции и типичные затраты на материалы. Обратите внимание, что это только материальные затраты; общие затраты на установку значительно выше.

Компонент	Основная функция	Типичная стоимость материала (долл. США/м²)
Геомембрана HDPE/LLDPE	Первичный непроницаемый барьер для сдерживания фильтрата	2,00–5,00 долларов США
Геосинтетический глиняный вкладыш (GCL)	Вторичный самовосстанавливающийся гидравлический барьер	3,00–6,00 долларов США
вкладыш из уплотненной глины (CCL)	Традиционный низкопроницаемый фундаментный слой	8,00–15,00 долларов США
Нетканый геотекстиль	Защита, амортизация и фильтрация.	1,00–4,00 доллара США
Геосет/Геокомпозит	Сбор фильтрата, дренаж и газоотвод.	2,00–6,00 долларов США

Заключение

Современная система покрытия свалок является свидетельством геосинтетической инженерии. Это не один продукт, а интегрированная многокомпонентная система, обеспечивающая резервирование и долгосрочную безопасность. От непроницаемой геомембраны HDPE до самовосстанавливающегося GCL и критически важных дренажных геокомпозитов, каждый материал играет жизненно важную роль. Понимание того, как эти компоненты работают вместе, является первым шагом к обеспечению безопасного и экологически ответственного объекта содержания.
