As geocélulas criam um poderoso sistema de confinamento tridimensional, mas essa força só é percebida quando são instaladas corretamente. A instalação adequada não envolve apenas seguir as etapas; trata-se de transformar um painel plano e flexível em uma estrutura robusta e resistente.

Este guia completo detalha o processo passo a passo para instalação profissional de geocélulas, abrangendo tudo, desde a preparação do local até a inspeção final. Exploraremos as melhores práticas para suporte de carga, proteção de taludes e aplicações de revestimento de canais, garantindo que você evite armadilhas comuns e maximize o desempenho a longo prazo do seu sistema de geocélulas.

Como um fornecedor de geossintéticos, vi em primeira mão como a instalação meticulosa leva ao sucesso do projeto, enquanto os atalhos levam ao fracasso prematuro. Este guia resume anos de experiência de campo em conselhos práticos e práticos para ajudá-lo a acertar na primeira vez. A diferença entre um sistema de geocélula de alto desempenho e um sistema com falha geralmente se resume à qualidade da instalação.

Planejamento de pré-instalação e avaliação do local

Antes que o primeiro painel de geocélula seja desenrolado, um planejamento completo e uma avaliação detalhada do local são cruciais. Esta etapa fundamental prepara o projeto para o sucesso, garantindo que o design seja adequado às condições do local e que todos os materiais e equipamentos necessários estejam prontos.

Investigação do local

Uma compreensão abrangente do local do projeto não é negociável. Os principais fatores a serem investigados incluem:

• Condições do solo do subleito: O tipo de solo em que você está construindo impacta diretamente no preparo necessário. Argilas moles podem exigir remediação, solos arenosos precisam de confinamento cuidadoso e subleitos rochosos precisam ser limpos de saliências pontiagudas que possam danificar a geocélula. Uma classificação padrão do solo e um teste de resistência informarão o projeto.
• Drenagem e Águas Subterrâneas: Avalie o nível das águas subterrâneas e os padrões naturais de drenagem. Lençóis freáticos altos ou drenagem deficiente podem saturar o subleito, comprometendo sua resistência. Para instalações em solo macio, como pântanos ou planícies de maré, pode ser necessário um sistema de vala de drenagem primária para desidratar a área antes do início do trabalho.
• Topografia Existente: Para projetos de proteção de taludes, meça com precisão o ângulo e a altura do talude. Encostas íngremes (por exemplo, maiores que 1:1) exigirão geocélulas mais altas, ancoragem mais agressiva e técnicas específicas de instalação de cima para baixo em comparação com encostas mais suaves.

Revisão dos parâmetros de projeto

Revise cuidadosamente os planos de engenharia do projeto. Verifique se o material e as dimensões da geocélula especificados estão alinhados com as condições do local e os requisitos de carga.

• Material e dimensões da geocélula: Confirme o tipo de polímero (por exemplo, HDPE), altura da célula e espaçamento de solda. Células mais altas proporcionam maior confinamento e são usadas para cargas mais pesadas ou declives mais íngremes.
• Layout do painel: Entenda a orientação planejada dos painéis de geocélulas. Em encostas, eles são normalmente instalados com a maior dimensão descendo a encosta. Para estradas, a orientação deve otimizar a distribuição de carga.
• Requisitos de carga: Reconfirme as cargas de tráfego esperadas (por exemplo, peso do veículo, frequência) para aplicações de pavimento para garantir que a combinação escolhida de geocélula e preenchimento possa suportá-las.

Preparação de Materiais e Equipamentos

Reúna todos os materiais e equipamentos necessários antes de iniciar o trabalho.

• Materiais necessários:
  • Painéis geocélulas
  • Âncoras (estacas J, vergalhões ou âncoras projetadas conforme especificado)
  • Hardware de conexão (use conectores aprovados pelo fabricante, NÃO braçadeiras ou grampos)
  • Geotêxtil de separação/filtração (se exigido pelo projeto)
  • Material de preenchimento especificado (cascalho, areia, solo superficial, etc.)
• Equipamento Comum:
  • Escavadeira, retroescavadeira ou carregadeira para terraplenagem
  • Niveladora para nivelamento
  • Compactador ou rolo de placa vibratória
  • Ferramentas para corte e fixação

Preparação do Subleito

O sistema de geocélulas é tão forte quanto o solo sobre o qual repousa. Preparar um subleito estável e uniforme é sem dúvida a etapa mais crítica de todo o processo de instalação.

Limpeza e Escavação

Comece limpando a área de toda a vegetação, solo superficial, pedras, raízes de árvores e detritos. Qualquer objeto maior que 50 mm ou com arestas vivas deve ser removido, pois pode perfurar a geocélula ou criar um vazio abaixo dela. Escave a área até a profundidade especificada nos planos de projeto, garantindo que você alcance uma camada de solo estável.

Nivelamento e Compactação do Subleito

O subleito deve ser liso, uniforme e bem compactado para fornecer suporte consistente. Use uma niveladora ou ferramentas manuais para criar uma superfície plana, sem depressões ou saliências, o que poderia fazer com que a geocélula ficasse suspensa no ar.

Uma vez nivelado, o subleito deve ser compactado até a densidade necessária, normalmente pelo menos 95% da Densidade do Proctor Padrão. Isto evita assentamentos futuros e garante que as cargas transferidas através da geocélula sejam distribuídas sobre uma base sólida. Para subleitos muito macios, pode ser necessário um período de observação de recalque após a compactação inicial antes de prosseguir.

Medidas de drenagem

Se a investigação do local revelar uma drenagem deficiente ou um lençol freático elevado, são essenciais medidas de drenagem proactivas. Isto pode envolver a instalação de uma camada de subdrenagem de pedra aberta ou a colocação de tubos de drenagem perfurados para transportar a água para longe dos solos de fundação. Manter o subleito seco é fundamental para a estabilidade a longo prazo.

Instalação de geotêxtil (se necessário)

Em muitas aplicações, especialmente em solos de granulação fina ou onde uma boa drenagem é crítica, um geotêxtil de separação é instalado diretamente no subleito preparado antes da implantação das geocélulas.

O geotêxtil desempenha diversas funções:

• Separação: Impede que o material granular de preenchimento dentro das células se misture com o solo de granulação fina do subleito.
• Filtração: Permite a passagem da água, mas impede a migração das partículas do solo, evitando o entupimento das camadas de drenagem.
• Reforço: Em alguns casos, pode fornecer uma camada adicional de resistência à tração.

Ao instalar o geotêxtil, certifique-se de que os painéis se sobrepõem de acordo com as especificações do projeto (normalmente 300-500 mm) e estão firmemente ancorados para evitar movimentos. O tecido deve ser colocado de forma plana e sem rugas ou dobras.

Implantação e expansão de geocélulas

Esta é a fase em que a estrutura tridimensional começa a tomar forma. O posicionamento preciso e a expansão uniforme são fundamentais para atingir o confinamento especificado.

Posicionamento e Expansão do Painel

Coloque os painéis de geocélulas recolhidos no ponto de partida designado. Antes de expandir, muitas vezes é útil cravar estacas temporárias (por exemplo, bambu de 3-5 cm de diâmetro ou cunhas de madeira) no solo na borda inicial, correspondendo ao espaçamento de solda da geocélula. Isso fornece um ponto fixo contra o qual puxar.

Expanda o painel da geocélula puxando-o como um acordeão até atingir as dimensões especificadas. É absolutamente crítico que cada célula é totalmente aberta em sua forma hexagonal característica. Verifique se há células colapsadas ou distorcidas. Se o painel não for totalmente expandido, não proporcionará o confinamento e suporte estrutural pretendidos.

Ancoragem e Fixação

Uma vez expandida, a geocélula deve ser firmemente ancorada ao solo para manter a sua forma durante o enchimento e evitar deslizamentos, especialmente em encostas.

• Tipos de âncora: O tipo de âncora depende da aplicação. Estacas J ou vergalhões são comuns para terrenos planos e declives moderados, cravados através das paredes das células até o subleito. Para encostas muito íngremes ou terreno duro, podem ser necessárias âncoras projetadas, como âncoras bico de pato ou parafusos para rocha.
• Espaçamento de âncora: Siga o plano de projeto para o espaçamento das âncoras. O espaçamento é normalmente mais denso em declives e ao longo do perímetro da instalação. A ancoragem inadequada é uma das principais causas de falha na instalação.
• Painéis de conexão: Onde vários painéis de geocélulas se encontram, eles devem ser conectados com segurança para formar um sistema único e contínuo. Use apenas conectores de alta resistência aprovados pelo fabricante e projetados para essa finalidade. Nunca use abraçadeiras ou grampos industriais. Esses materiais enferrujarão, degradarão e falharão com o tempo, comprometendo a integridade de todo o sistema. Pela minha experiência na solução de problemas de projetos que falharam, a conexão inadequada é um erro comum e caro.

Seleção e posicionamento do material de preenchimento

O material de preenchimento trabalha em combinação com as paredes celulares para criar a estrutura composta. A escolha do preenchimento e do método de posicionamento são críticos para o desempenho.

Tipos de materiais de preenchimento

O preenchimento deve ser escolhido com base nos requisitos de carga e drenagem da aplicação.

• Cargas Pesadas (por exemplo, Portos, Estradas de Transporte): Use brita angular de alta qualidade (por exemplo, agregado de 19 mm). A angularidade proporciona excelente intertravamento e resistência ao cisalhamento.
• Cargas moderadas (por exemplo, estacionamentos, vias de acesso): Misturas de areia e cascalho bem graduadas são adequadas.
• Cargas Leves / Controle de Erosão: Solo nativo compactado ou solo superficial pode ser usado, principalmente se for desejada vegetação.
• Casos Especiais: Para aplicações de carga muito elevada ou proteção de canais, as geocélulas podem ser preenchidas com concreto.

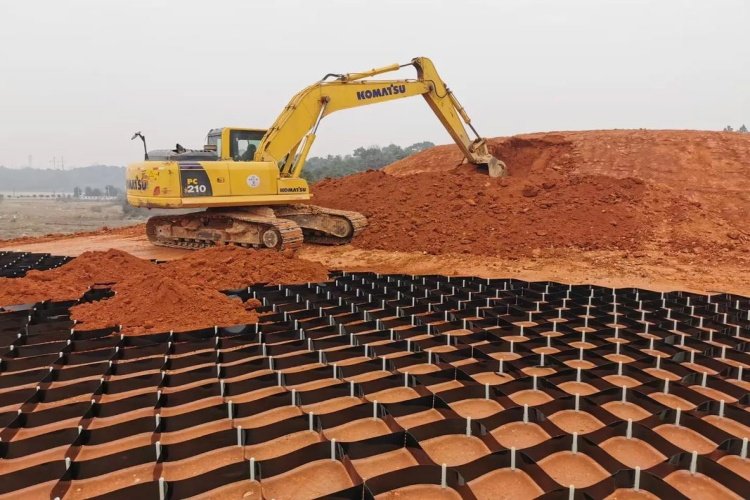

Procedimentos de colocação de preenchimento

O objetivo é preencher as células sem perturbá-las ou danificá-las.

• Sequência de preenchimento: Comece o preenchimento pela frente ancorada do painel e trabalhe para trás, ou pelo topo de uma encosta e trabalhe para baixo. Isso evita que as geocélulas sejam empurradas para fora da posição.
• Movimento do equipamento: Restringir o deslocamento de equipamentos pesados ​​diretamente sobre geocélulas não preenchidas ou parcialmente preenchidas. Use uma carregadeira frontal ou escavadeira de longo alcance para colocar o material nas células.
• Enchimento excessivo: É fundamental encher ligeiramente as geocélulas, com a altura de preenchimento inicial sendo 5-10 cm acima do topo das paredes celulares. Este material extra é responsável pelo recalque durante a compactação, garantindo que a superfície final esteja nivelada e que os topos das células estejam confinados.
• Oportunidade: Depois de implantadas, as geocélulas devem ser preenchidas o mais rápido possível, de preferência no mesmo dia. A exposição prolongada à luz solar UV direta e intensa pode fazer com que o HDPE se torne quebradiço e se degrade com o tempo.

Requisitos de compactação

A compactação fixa o material de preenchimento no lugar, criando uma superfície densa e estável.

• Equipamento: Um compactador de placa vibratória é ideal para a maioria dos preenchimentos granulares. Para áreas maiores pode ser utilizado um pequeno rolo vibratório, desde que não danifique as paredes das células.
• Procedimento: Compact the infill in a systematic pattern, making at least three passes over the entire area. Ensure adjacent passes overlap to guarantee uniform compaction. Be careful not to over-compact, which can sometimes "pump" material fino do subleito até as células se um geotêxtil não for usado.

Inspeção Final e Controle de Qualidade

Após a conclusão da compactação, realize uma inspeção final para garantir que a instalação atenda a todos os padrões de qualidade.

Lista de verificação de controle de qualidade e inspeção

• Superfície: A superfície final deve estar nivelada e livre de depressões.
• Confinamento celular: Nenhuma parede de geocélula deve ser visível na superfície. Se estiverem, isso indica enchimento insuficiente ou subcompactação, e mais enchimento deve ser adicionado e recompactado.
• Densidade de preenchimento: A superfície deve ser firme sob os pés, sem áreas soltas.
• Âncoras: Todas as âncoras devem permanecer firmemente no lugar.
• Elevação: Verifique as principais elevações com um instrumento de levantamento para confirmar se a superfície final atende às notas do projeto.

Variações de instalação por aplicativo

Embora os princípios básicos sejam os mesmos, aplicações diferentes têm considerações exclusivas.

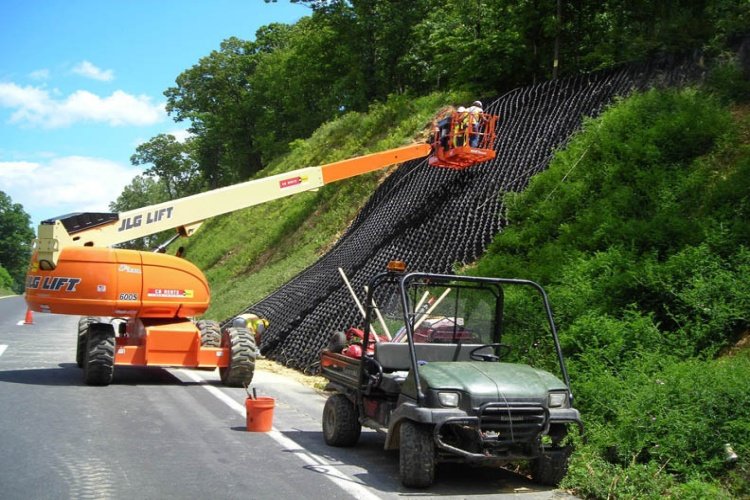

Proteção de Taludes e Controle de Erosão

• Direção de instalação: Trabalhe sempre do topo da encosta para baixo. Ancore os painéis de geocélulas com segurança em uma vala no topo da encosta e, em seguida, expanda-os morro abaixo. Isso usa a gravidade a seu favor.
• Colocação de preenchimento: Preencha as células de cima para baixo. Deixar cair material de uma grande altura (mais de 1 metro) pode danificar as células. Use uma rampa ou carregador de longo alcance para controlar o posicionamento.

Áreas de Carga Pesada (Portos, Pátios)

• Seleção de geocélula: Use geocélulas mais altas (por exemplo, 150 mm ou 200 mm) para fornecer uma base mais profunda e robusta.
• Ancoragem: Um sistema de ancoragem agressivo é necessário para resistir às imensas forças de cisalhamento das frenagens e curvas dos veículos.
• Preenchimento: Somente pedra angular ou concreto de alta qualidade devem ser usados ​​para atingir a capacidade de carga necessária.

Conclusão

O desempenho excepcional dos sistemas de geocélulas é resultado direto da poderosa sinergia entre as paredes celulares e o material de preenchimento. Esta sinergia só pode ser alcançada através de um processo de instalação meticuloso e passo a passo. Ao investir tempo na preparação completa do local, expansão uniforme, ancoragem segura e técnicas adequadas de preenchimento/compactação, você não está apenas instalando um produto – você está construindo uma estrutura composta durável e de alto desempenho que proporcionará os benefícios projetados nos próximos anos.
