An anchor trench seems simple: dig a channel, place the liner’s edge, and backfill it. For a farm pond, that might suffice. But for a modern, engineered landfill, this simplistic view is dangerously inadequate. Landfill anchoring isn’t just about holding a liner down; it’s a critical engineering discipline that manages immense stress, controls gas migration, and ensures containment integrity for decades.

Kao a dobavljač geosintetike, we’ve seen how failures at termination points are a leading cause of costly liner system breaches. In California, investigations have shown that even landfills with intact liners can suffer from groundwater contamination simply because methane gas bypasses the system at poorly designed edges. This is why a deep understanding of landfill-specific anchoring and termination is non-negotiable. This guide provides the detailed engineering principles required for this high-stakes environment.

Let’s begin by exploring the unique parameters that set landfills apart.

1. Kritični projektni parametri jedinstveni za odlagališta

Sile i uvjeti na odlagalištu bitno su drugačiji od bilo koje druge primjene zadržavanja.

• Ekstremno mehaničko naprezanje: Otpad na odlagalištu može se slagati na visine od 30 do 60 metara. Ova ogromna težina (koja vrši pritiske preko 600 kPa) stvara značajno vlačno i posmično naprezanje na geomembrani, posebno na bočnim padinama. Sustav sidra mora se oduprijeti ovim snažnim, stalnim gravitacijskim silama.
• Tlak plina i migracija: The decomposition of organic waste generates large volumes of methane gas. This gas accumulates under the liner, creating uplift pressure and seeking escape routes. The liner’s termination points are the most vulnerable pathways for this gas to migrate into surrounding soil and groundwater.
• Složeni višeslojni sustavi obloga: Moderna odlagališta koriste sustave s dvostrukom oblogom za redundanciju—primarnu oblogu (npr. 2,0 mm HDPE) i sekundarnu oblogu (npr. 1,5 mm HDPE ili GCL). Ovi slojevi moraju biti neovisno završeni kako bi ispravno funkcionirali; ne mogu se jednostavno skupiti u jedan rov.

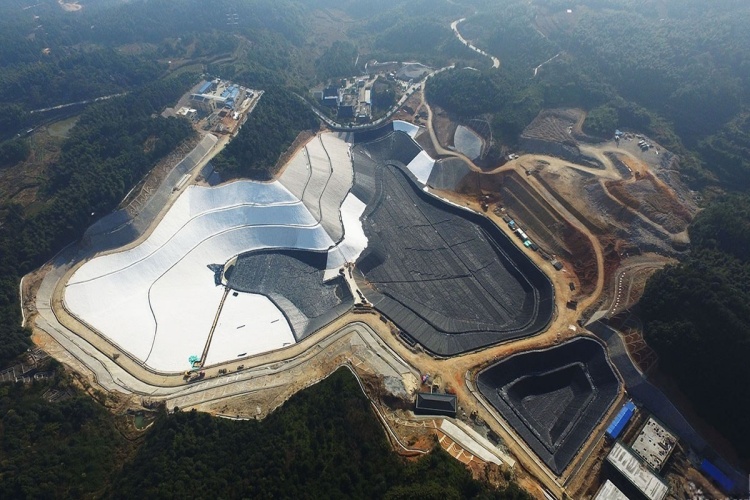

• Fazna izgradnja u ćelijama: Odlagališta su izgrađena u diskretnim ćelijama. To znači da se novi linijski sustavi moraju stručno spojiti s postojećima na međustaničnim bermama, stvarajući složene izazove završetka i povezivanja koji zahtijevaju precizno planiranje i izvođenje.

2. Projekt temelja: sidreni rov odlagališta

Sidreni rov je najčešća metoda završetka, ali za odlagalište, njegov dizajn mora biti precizan i potkrijepljen izračunima.

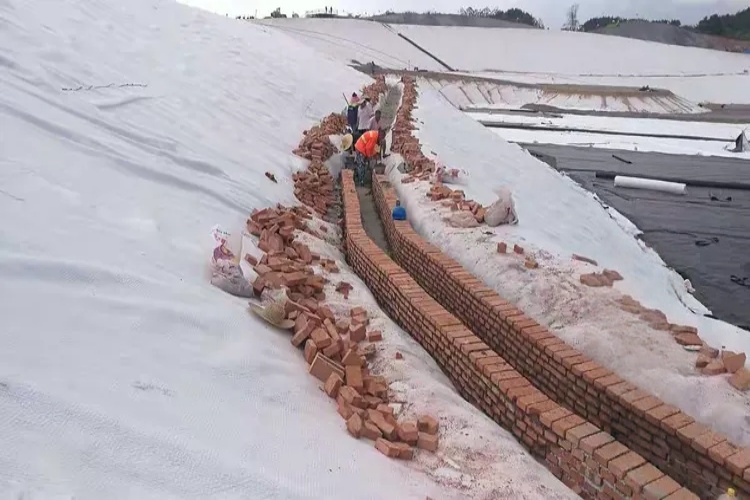

Standardne dimenzije i oblik

Parametar	Tipična dimenzija	Bilješke
Dubina	0.75 m – 1,0 m	Može iznositi 1,0–1,5 m za aplikacije s velikim naprezanjem.
Širina	0.75 m – 1,0 m	Pruža dovoljnu masu za zatrpavanje za otpornost.
Neuspjeh od Cresta	≥ 0,6 m	Drži rov dalje od nestabilnog ruba padine.
Kutovi	Zaobljena, nije oštra	Sprječava koncentraciju naprezanja na materijalu košuljice.

Faktor stabilnosti i sigurnosti

The trench’s primary purpose is to provide enough resistive force from the backfill soil to counteract the tensile forces on the liner. This is verified using a Analiza granične ravnoteže za izračun faktora sigurnosti (FOS).

FOS = Resisting Forces / Driving Forces ≥ 1.5

Za odlagalište visokog stresa, FOS od 1,3 može biti prihvatljiv za jezero, ali najmanje 1.5 je bitan. Projekt mora uzeti u obzir sile vlastite težine košuljice, pokrovnog tla, potencijalnog tlaka procjedne vode i toplinske kontrakcije. Ako analiza pokaže FOS < 1.5, mora se povećati dubina ili širina rova.

3. Napredni završetak za višeslojne i višećelijske sustave

Ovdje se dizajn specifičan za odlagalište uistinu odvaja od opće prakse.

Zasebno završavanje dvostrukih sustava

Česta pogreška je završetak primarne i sekundarne obloge u istom rovu. Ovo je netočno. Dvije obloge moraju biti završene odvojeni, vodoravno pomaknuti rovovi.

Zašto? If both liners are locked into the same backfill mass, the system loses its independence. Stress, settlement, or thermal movement affecting the primary liner is directly transferred to the secondary liner, which can cause wrinkling or tension that compromises its integrity. Separating the anchor points allows each liner to accommodate stress independently, preserving the system’s critical redundancy.

Povezivanje obloga na međustaničnim bermama

Prilikom izgradnje nove ćelije uz postojeću, obloge se spajaju na razdjelnoj gredi. Ovo zahtijeva robusnu vezu gdje se nova geomembrana (ćelija 2) postavlja na preklapati postojeću, usidrenu oblogu iz ćelije 1 za najmanje 0,6 do 1,0 metar. Ovaj preklapani dio se zatim kontinuirano zavaruje topljenjem kako bi se stvorila bešavna, nepropusna barijera između ćelija.

4. Mehanički završeci: Spajanje na betonske konstrukcije

Tamo gdje obloga mora završiti na betonskoj konstrukciji kao što je jahta za iscjednu vodu ili temeljni zid, sidreni rov za tlo nije opcija. Ovdje je potrebno mehaničko sidrenje.

Standardna metoda je korištenje letvice.

1. Geomembrana se čvrsto pritisne na čistu, glatku betonsku površinu.
2. A flat bar of stainless steel or aluminum (the batten strip, e.g., 30×50 mm) is placed over the geomembrane.
3. Anker vijci se zabijaju kroz letvu i geomembranu u beton u malim razmacima, obično svakih 0,3 do 0,4 metra.
4. Kontinuirani sloj kompatibilnog brtvila nanosi se duž gornjeg ruba letvice kako bi se stvorila vodonepropusna brtva.

Za novogradnju, HDPE profili za ugradnju mogu se lijevati izravno u beton. Geomembrana se zatim može zavariti izravno na ovu ugrađenu HDPE traku, stvarajući superiornu, monolitnu brtvu.

5. Upravljanje visokim rizicima: Migracija plina i prodori cijevi

Ovo su dvije najkritičnije točke kvara u sustavu zadržavanja odlagališta.

Sprječavanje migracije plina na točkama završetka

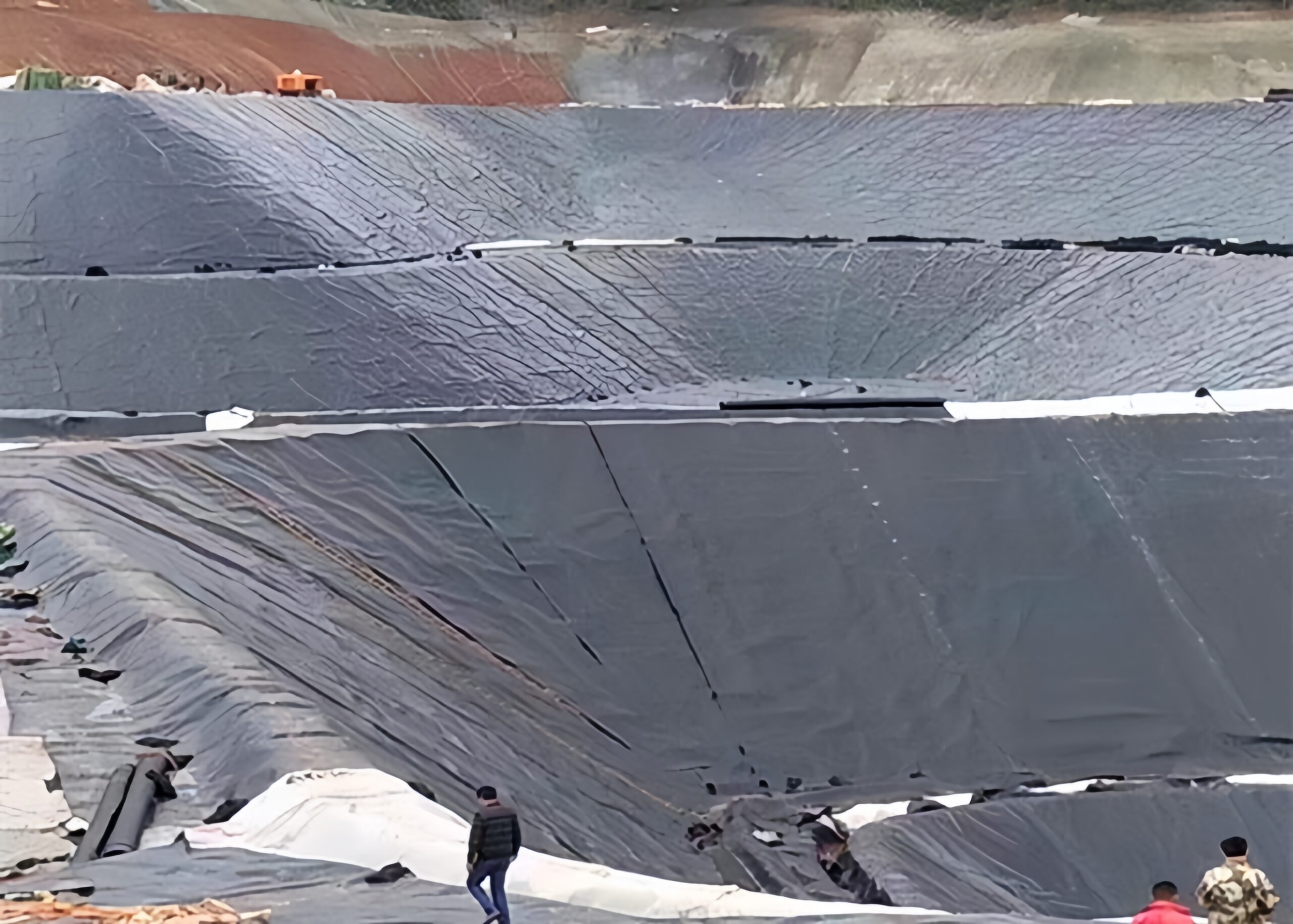

The primary mechanism for gas leaks is migration along the liner’s edge. To prevent this, all welds at termination points must be 100% kontinuirano i testirano bez razaranja. To se često radi s a test vakuumske kutije, koji usisava šav kako bi provjerio ima li curenja koja bi bila nevidljiva golim okom. Time se osigurava nepropusnost cijelog perimetra.

Brtvljenje oko prodora cijevi

Proboji cijevi su ozloglašene točke curenja. Ispravna metoda koristi montažni HDPE cijevi čizma. Ovo je komponenta u obliku lijevka s ravnim rubom (suknja) i uskim ovratnikom (vrat). Instalacija je precizan proces zavarivanja u dva koraka:

1. The boot’s flat skirt is welded to the main geomembrane using a hot-wedge welder.
2. The boot’s collar is thermally fused to the outer wall of the penetrating pipe using an extrusion welder, creating a continuous, durable seal.

6. Prilagodba fizičkim silama: toplinsko naprezanje i izračun labavosti

HDPE has a high coefficient of thermal expansion, with surface temperatures on a landfill liner varying from -10°C in winter to over 70°C in direct summer sun. A liner installed too tightly will crack under tension in the cold. To prevent this, a calculated amount of "slack" mora se osigurati.

Potrebna labavost može se izračunati formulom:
Slack = α × L × ΔT
Gdje:

• α je linearna koeficijent toplinske ekspanzije za HDPE (~0,00015 /°C).
• L je duljina ploče obloge između sidrišnih točaka.
• ΔT je najveća očekivana promjena temperature.

In practice, experienced installers often use a "thermal tensioning gauge" ili postavite podstavu s kontroliranom valovitošću tijekom postavljanja kako biste osigurali da opuštenost pada unutar projektiranog raspona—dovoljno da spriječi napetost, ali ne toliko da stvara velike, problematične nabore.

7. Provođenje izvrsnosti: osiguranje kvalitete izgradnje (CQA) za raskide

Za odlagališta, CQA je rigorozan, zakonom propisan proces. Za sidrenje i završetke, nadilazi jednostavnu vizualnu provjeru.

Popis za provjeru CQA

CQA osoblje mora potvrditi i dokumentirati:

• Dimenzije sidrenog rova: Redovite provjere (npr. svakih 60 metara) kako bi se potvrdilo da su dubina, širina i nadmorska visina rova ​​unutar projektirane tolerancije (npr. ±10%).
• Opuštenost obloge: Vizualna potvrda da je u košuljici ostalo dovoljno labavosti prije zatrpavanja rova.
• Zbijanje zatrpavanja: Provjera je li zatrpavanje postavljeno u tanke liftove (<15 cm) i zbijena prema specifikaciji (npr. ≥95% MDD), a ta oprema nikada ne radi izravno na košuljici.
• Integritet zavara: 100% pregled i ispitivanje bez razaranja svih zavara na mehaničkim završecima i prodorima.

Otklanjanje kvarova

CQA plan također mora sadržavati protokole za popravljanje uobičajenih nedostataka.

kvar	Zajednički uzrok	Pravni lijek	CQA kriteriji prihvaćanja
Jezerce	Neravno dno rova	Ponovno odredite dno rova ​​i ponovno potvrdite	Povišenje unutar ±5 cm
Bore	Pretjerana opuštenost	Podesite košuljicu da smanjite visinu vala	Bore < 5 cm visine
Napetost šava	Nedovoljna labavost	Izrežite i pokrpajte šav kako biste oslobodili napetost	Zakrpa zadovoljava 100% čvrstoću šava

Zaključak

Ispravno sidrenje i završetak geomembrane odlagališta složena je disciplina koja zahtijeva viši standard inženjeringa i izvedbe. Zahtijeva holistički dizajn koji integrira znanje o mehanici tla, znanosti o materijalima i najboljim građevinskim praksama. Od izračuna točne dubine rova ​​i dopuštenog zatezanja do izvođenja besprijekornih zavara na cijevnim čizmama, svaki detalj je bitan. Tretirajući te priključne točke s rigoroznom pažnjom koju zaslužuju, osiguravate integritet cijelog sustava zadržavanja.
