Une tranchée d'ancrage semble simple : creuser un canal, placer le bord du revêtement et le remblayer. Pour un étang de ferme, cela pourrait suffire. Mais pour une décharge moderne et technique, cette vision simpliste est dangereusement inadéquate. L'ancrage d'une décharge ne consiste pas seulement à maintenir un revêtement en place ; il s'agit d'une discipline d'ingénierie essentielle qui gère d'immenses contraintes, contrôle la migration des gaz et garantit l'intégrité du confinement pendant des décennies.

En tant que fournisseur de géosynthétiques, nous avons vu à quel point les défaillances aux points de terminaison sont l'une des principales causes de violations coûteuses des systèmes de doublure. En Californie, des enquêtes ont montré que même les décharges dont le revêtement est intact peuvent souffrir d'une contamination des eaux souterraines simplement parce que le méthane contourne le système par des bords mal conçus. C’est pourquoi une compréhension approfondie de l’ancrage et de la terminaison spécifiques aux décharges n’est pas négociable. Ce guide fournit les principes d’ingénierie détaillés requis pour cet environnement aux enjeux élevés.

Commençons par explorer les paramètres uniques qui distinguent les décharges.

1. Paramètres de conception critiques propres aux décharges

Les forces et les conditions dans une décharge sont fondamentalement différentes de celles de toute autre application de confinement.

• Contrainte mécanique extrême : Les déchets mis en décharge peuvent être empilés à des hauteurs de 30 à 60 mètres. Ce poids immense (exerçant des pressions supérieures à 600 kPa) crée des contraintes de traction et de cisaillement importantes sur la géomembrane, notamment sur les talus. Le système d’ancrage doit résister à ces forces gravitationnelles puissantes et constantes.
• Pression et migration du gaz: La décomposition des déchets organiques génère de grands volumes de méthane. Ce gaz s'accumule sous le revêtement, créant une pression de soulèvement et cherchant des voies d'évacuation. Les points de terminaison du revêtement constituent les voies les plus vulnérables permettant à ce gaz de migrer vers le sol et les eaux souterraines environnantes.
• Systèmes de revêtement multicouches complexes : Les décharges modernes utilisent des systèmes à double revêtement pour la redondance : un revêtement primaire (par exemple, HDPE de 2,0 mm) et un revêtement secondaire (par exemple, un HDPE de 1,5 mm ou un GCL). Ces couches doivent être terminées indépendamment pour fonctionner correctement ; ils ne peuvent pas être simplement regroupés dans une seule tranchée.

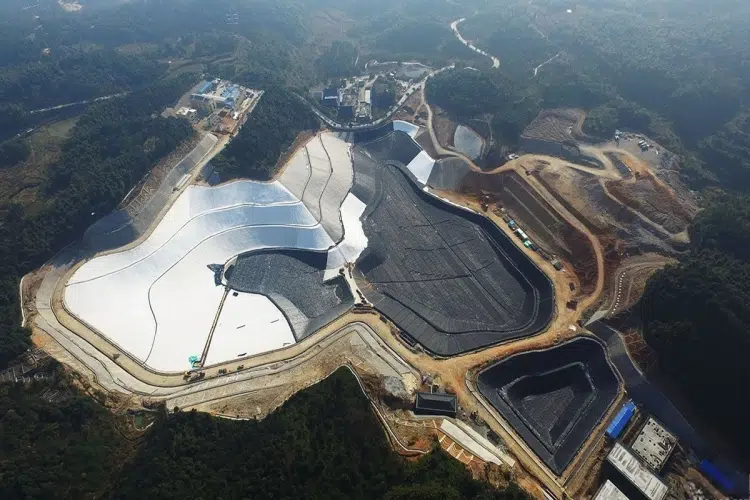

• Construction progressive dans les cellules : Les décharges sont construites dans des cellules discrètes. Cela signifie que les nouveaux systèmes de revêtement doivent être assemblés de manière experte aux systèmes existants au niveau des bermes inter-cellules, créant des défis complexes de terminaison et de connexion qui nécessitent une planification et une exécution méticuleuses.

2. Conception fondamentale : la tranchée d’ancrage de la décharge

La tranchée d'ancrage est la méthode de terminaison la plus courante, mais pour une décharge, sa conception doit être précise et appuyée par des calculs.

Dimensions et forme standard

Paramètre	Dimension typique	Notes
Profondeur	00,75 m – 1,0 m	Peut être de 1,0 à 1,5 m pour les applications à contraintes élevées.
Largeur	00,75 m – 1,0 m	Fournit une masse de remblai suffisante pour la résistance.
Revers de Crest	≥ 0,6 m	Maintient la tranchée éloignée du bord de pente instable.
Coins	Arrondi, pas pointu	Empêche les concentrations de contraintes sur le matériau du revêtement.

Facteur de stabilité et de sécurité

L'objectif principal de la tranchée est de fournir suffisamment de force de résistance du sol de remblai pour contrecarrer les forces de traction exercées sur le revêtement. Ceci est vérifié à l'aide d'un Analyse d'équilibre limite pour calculer un facteur de sécurité (FOS).

FOS = Resisting Forces / Driving Forces ≥ 1.5

Pour une décharge à stress élevé, un FOS de 1,3 pourrait être acceptable pour un étang, mais un minimum de 1.5 est essentiel. La conception doit tenir compte des forces liées au poids propre du revêtement, au sol de couverture, à la pression potentielle du lixiviat et à la contraction thermique. Si l'analyse montre FOS < 1.5, la profondeur ou la largeur de la tranchée doit être augmentée.

3. Terminaison avancée pour les systèmes multicouches et multicellulaires

C’est là que la conception spécifique aux décharges se distingue véritablement de la pratique générale.

Terminaison séparée des systèmes à double doublure

Une erreur fréquente consiste à terminer les revêtements primaire et secondaire dans la même tranchée. C'est incorrect. Les deux doublures doivent se terminer en tranchées séparées et décalées horizontalement.

Pourquoi? Si les deux revêtements sont enfermés dans la même masse de remblai, le système perd son indépendance. Les contraintes, tassements ou mouvements thermiques affectant le revêtement primaire sont directement transférés au revêtement secondaire, ce qui peut provoquer des plissements ou des tensions compromettant son intégrité. La séparation des points d'ancrage permet à chaque revêtement de s'adapter aux contraintes indépendamment, préservant ainsi la redondance critique du système.

Connexion des doublures aux bermes inter-cellules

Lors de la construction d'une nouvelle cellule adjacente à une cellule existante, les revêtements sont joints au niveau de la berme de séparation. Cela nécessite une connexion robuste où la nouvelle géomembrane (cellule 2) est déployée pour chevaucher le revêtement ancré existant de la cellule 1 d'au moins 0,6 à 1,0 mètre. Cette section superposée est ensuite soudée par fusion en continu pour créer une barrière transparente et imperméable entre les cellules.

4. Terminaisons mécaniques : connexion aux structures en béton

Lorsque le revêtement doit se terminer contre une structure en béton comme un puisard de lixiviat ou un mur de fondation, une tranchée d'ancrage au sol n'est pas une option. Ici, un ancrage mécanique est nécessaire.

La méthode standard utilise une bande de latte.

1. La géomembrane est fermement pressée contre une surface de béton propre et lisse.
2. Une barre plate en acier inoxydable ou en aluminium (la bande de latte, par exemple 30x50 mm) est placée sur la géomembrane.
3. Les boulons d'ancrage sont enfoncés à travers la bande de latte et la géomembrane dans le béton à intervalles rapprochés, généralement tous les 0,3 à 0,4 mètres.
4. Un cordon continu de mastic compatible est appliqué le long du bord supérieur de la bande de latte pour créer un joint étanche.

Pour les nouvelles constructions, les profilés d'encastrement en PEHD peuvent être coulés directement dans le béton. La géomembrane peut ensuite être soudée directement à cette bande HDPE intégrée, créant ainsi un joint monolithique supérieur.

5. Gestion des risques élevés : migration de gaz et pénétrations de canalisations

Ce sont deux des points de défaillance les plus critiques d’un système de confinement de décharge.

Prévenir la migration du gaz aux points de terminaison

Le principal mécanisme de fuite de gaz est la migration le long du bord du revêtement. Pour éviter cela, toutes les soudures aux points de terminaison doivent être 100 % testé en continu et de manière non destructive. Cela se fait souvent avec un test de la boîte à vide, qui applique une aspiration sur le joint pour vérifier les fuites qui seraient invisibles à l'œil nu. Cela garantit que tout le périmètre est hermétique.

Scellement autour des pénétrations de tuyaux

Les pénétrations de tuyaux sont des points de fuite notoires. La bonne méthode utilise un préfabriqué Soufflet de tuyau en PEHD. Il s'agit d'un composant en forme d'entonnoir avec une bride plate (jupe) et un collier étroit (col). L'installation est un processus de soudage précis en deux étapes :

1. La jupe plate de la botte est soudée à la géomembrane principale à l'aide d'une soudeuse à coin chaud.
2. Le collier de la botte est fusionné thermiquement à la paroi extérieure du tuyau pénétrant à l'aide d'une soudeuse par extrusion, créant ainsi un joint continu et durable.

6. Adaptation des forces physiques : calcul des contraintes thermiques et du jeu

HDPE has a high coefficient of thermal expansion, with surface temperatures on a landfill liner varying from -10°C in winter to over 70°C in direct summer sun. A liner installed too tightly will crack under tension in the cold. To prevent this, a calculated amount of "slack" doit être fourni.

Le jeu requis peut être calculé avec la formule :
Slack = α × L × ΔT
Où:

• α est le linéaire coefficient de dilatation thermique pour le PEHD (~0,00015 /°C).
• L est la longueur du panneau de revêtement entre les points d'ancrage.
• ΔT est le changement de température maximum attendu.

In practice, experienced installers often use a "thermal tensioning gauge" ou placez la doublure avec une ondulation contrôlée pendant l'installation pour garantir que le jeu se situe dans la plage conçue, suffisamment pour éviter les tensions, mais pas au point de créer de gros plis problématiques.

7. Renforcer l'excellence : Assurance qualité de la construction (CQA) pour les résiliations

Pour les décharges, le CQA est un processus rigoureux et légalement mandaté. Pour l’ancrage et les terminaisons, cela va bien au-delà d’un simple contrôle visuel.

Liste de contrôle de vérification CQA

Le personnel du CQA doit vérifier et documenter :

• Dimensions de la tranchée d'ancrage : Des contrôles réguliers (par exemple tous les 60 mètres) pour confirmer que la profondeur, la largeur et l'élévation de la tranchée respectent les tolérances de conception (par exemple ± 10 %).
• Mou de la doublure : Confirmation visuelle qu'un jeu suffisant a été laissé dans le revêtement avant de remblayer la tranchée.
• Compactage du remblai : Vérification que le remblai est mis en place en couches minces (<15 cm) et compacté selon les spécifications (par exemple, ≥95 % MDD), et que l'équipement ne fonctionne jamais directement sur le revêtement.
• Intégrité de la soudure : Inspection à 100 % et tests non destructifs de toutes les soudures aux terminaisons mécaniques et aux pénétrations.

Correction des défauts

Le plan CQA doit également inclure des protocoles pour corriger les défauts courants.

Défaut	Cause commune	Remède	Critères d'acceptation du CQA
Réflexion	Fond de tranchée inégal	Reniveler le fond de la tranchée et revérifier	Élévation à ±5 cm
Rides	Un jeu excessif	Ajuster la doublure pour réduire la hauteur des vagues	Rides < 5 cm de hauteur
Tension des coutures	Mou insuffisant	Couper et rapiécer les coutures pour relâcher les tensions	Le patch répond à 100 % de résistance des coutures

Conclusion

Ancrer et terminer correctement une géomembrane de décharge est une discipline complexe qui exige des normes d’ingénierie et d’exécution plus élevées. Cela nécessite une conception holistique intégrant des connaissances en mécanique des sols, en science des matériaux et en meilleures pratiques de construction. Du calcul de la profondeur de tranchée et du jeu correct à l'exécution de soudures impeccables sur les gaines de tuyaux, chaque détail compte. En traitant ces points de terminaison avec l’attention rigoureuse qu’ils méritent, vous garantissez l’intégrité de l’ensemble du système de confinement.
