Deur duisende ton fyngemaakte aggregaat op 'n afgeleë berg op te sleep vir 'n hoop lekblok, vernietig projekbegrotings en vertraag konstruksie. Maar om op die dreinerings- en beskermingslaag te spaar, kan katastrofiese geomembraan-punksie, geblokkeerde swanger oplossing herstel, en massiewe omgewingsboetes.

Hierdie gids help mynbou-verkrygingspanne en terreiningenieurs om te evalueer hoe swaardiens-geosintetika gedeeltes van tradisionele aggregaat veilig kan vervang. Deur materiaalvermoëns te verstaan, sal jy leer hoe om hoëmassa geotekstiele en geosamestellings te kies om vervoerkoste te verminder sonder om jou basiese dreinerings- en voeringveiligheid in gevaar te stel.

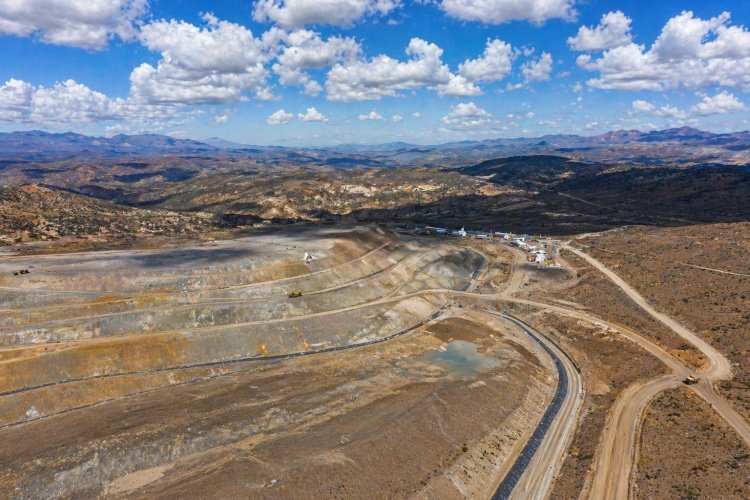

Wanneer mynoperateurs my die eerste keer kontak oor materiaalvoorsiening, is hul primêre doel dikwels om uiterste logistieke koste te besnoei. Om skoon, fyngedrukte gruis in te bring na 'n terrein wat 4 000 meter bo seespieël geleë is, is universeel pynlik. In die praktyk is die vermindering van aggregaat moontlik, maar dit hang altyd af van presiese ontwerptoestande en streng materiaalkeuse.

Waarom aggregaatlae steeds krities is in hooploging

Voordat ons die vervanging van aggregaat bespreek, moet ons verstaan ​​wat dit eintlik doen. Jy kan nie bloot 'n 500 mm-laag gruis uit 'n stelsel trek sonder om rekening te hou met die intense fisiese en hidrouliese werk wat gruis oor die dekades lange lewensduur van 'n myn verrig nie.

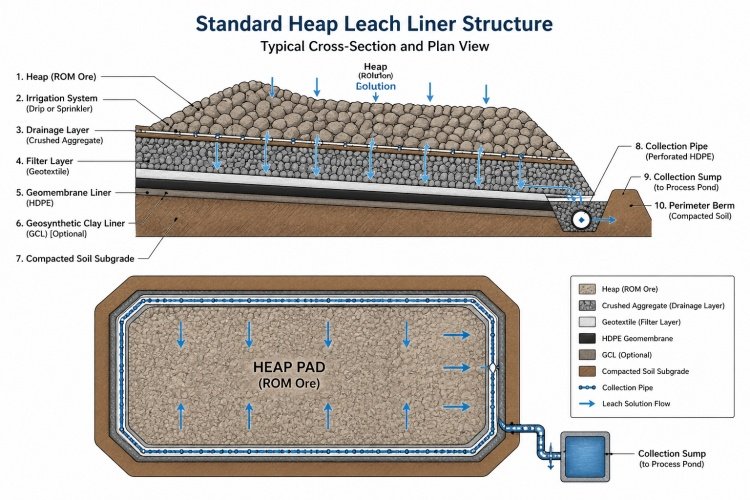

In klassieke hooploogkonstruksie, nadat die gekompakteerde grondonderlaag voorberei is en die hoë-digtheid poliëtileen (HDPE) geomembraan ontplooi is, word 'n oorlynlaag aangebring. Hierdie oortreksel is tipies 'n dik kombers van gesifte, fyngemaakte aggregaat. Dit dien drie ononderhandelbare funksies.

Eerstens bied dit absolute lekbeskerming vir die geomembraanvoering. Wanneer massiewe vragmotors die eerste hysbak van gekartelde, rou run-of-my-erts (ROM) op die pad stort, sal die plastiekvoering onmiddellik vernietig word as daar geen buffer is nie. Die aggregaat dien as 'n fisiese skild tussen die swaar, skerp erts en die ondeurdringbare versperring.

Tweedens, die aggregaat waarborg 'n hoë-kapasiteit dreinering. Die hele finansiële model van 'n hoop lekmyn maak staat op die Pregnant Leach Solution (PLS) - die chemiese vloeistof wat die opgeloste goud of koper dra - wat glad afvloei na die voering en vinnig in die versamelpype beweeg. Die leemte spasies in die aggregaat verhoed dat die vloeistof rugsteun.

Derdens bied dit kritieke lasverspreiding. Namate die hoop tot 60 of 80 meter hoog word, druk miljoene ton se drukkrag op die voering af. 'n Goed-gegradeerde aggregaatlaag versprei hierdie uiterste puntlasspanning eweredig, wat gelokaliseerde voeringbreuk voorkom. Om hierdie fundamentele meganiese redes is aggregaat steeds noodsaaklik in die meeste ontwerpe en kan dit nie eenvoudig weggewens word nie.

Die werklike uitdaging: koste teen risiko

Wanneer ek boeke van hoeveelhede vir internasionale mynbouprojekte hersien, is die spanning tussen siviele koste en langtermynrisiko duidelik. Die vervoer van geskikte aggregaat is dikwels die enkele grootste lynitem in die oorlynkonstruksiebegroting. As die plaaslike topografie nie geskikte harde rots het nie, of as vergruisingsoperasies vertraag word, is projekbestuurders onder intense druk om die gespesifiseerde aggregaatdikte te verminder.

Die gevolge van die oorvermindering van aggregaat is egter katastrofies. As die beskermende buffer te dun is, sal 'n enkele skerp stuk erts onder miljoene ton se druk deur die HDPE-voering sny. Sodra die voering gekompromitteer is, die hoogs waardevolle, chemies gelaaide PLS direk in die grondwater lek. Nie net verloor die myn sy finale produk nie, maar dit veroorsaak ook massiewe omgewingsverpligtinge.

Nog 'n gevaarliker risiko is dreineringsversaking. As jy die aggregaat verwyder en die basale laag saampers in modder, kan die PLS nie dreineer nie. Die vloeistof bou in die hoop op, wat 'n massiewe freatiese waterdruk skep. Dit verminder die skuifsterkte van die ertsstapel drasties. Uiteindelik misluk die helling, wat 'n katastrofiese grondverskuiwing van giftige rots en suur tot gevolg het.

Daarom gaan die verandering van die oortreklaag nie daaroor om 'n goedkoper plastiekvel te kies nie. Dit is 'n risiko-optimaliseringsprobleem, nie 'n eenvoudige vervanging nie. Die strategie maak staat op die bekendstelling van gevorderde geosintetiese materiale wat die meganiese en hidrouliese take van die vermiste rots veilig verrig.

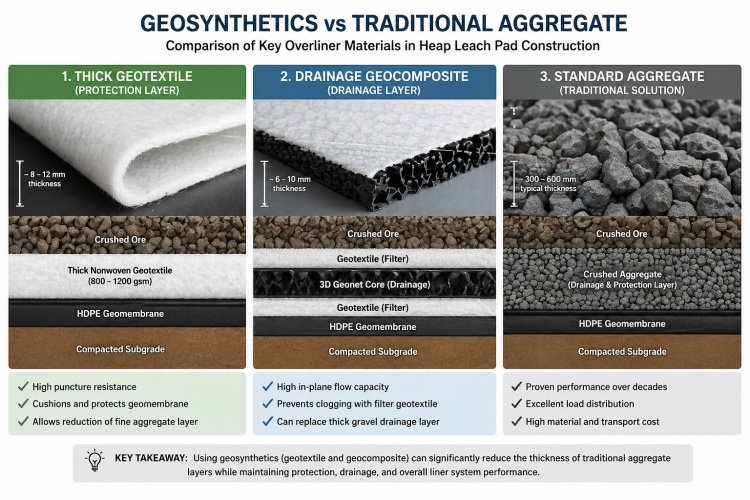

Materiaalgebaseerde benaderings om aggregaat te verminder

Om die totale laag veilig te verklein, spesifiseer mynbou-ingenieurs gespesialiseerde, industriële-graad geosintetika. As 'n verskaffer is my rol om te verseker dat hierdie materiaal werklik die harde chemiese en fisiese realiteite van die myn oorleef. Hier is die drie primêre materiaalbenaderings wat gebruik word om rotsvolume te verminder.

1. Hoëmassa-nie-geweefde geotekstiele

Standaard siviele geotekstiele (soos dié wat in padkonstruksie gebruik word) is gewoonlik 200 tot 300 gram per vierkante meter (gsm). Hulle is heeltemal nutteloos onder 'n hoop lekblok. Om die kussingseffek van gruis te vervang, spesifiseer ingenieurs hoëmassa, naaldgeponste nie-geweefde geotekstiele wissel van 800 gsm tot 1200 gsm of meer.

Hierdie uiters dik, digte materiaal dien soos 'n swaar industriële vilt. Wanneer dit direk oor die HDPE-geomembraan geplaas word, bied 'n 1000 gsm geotekstiel massiewe punksieweerstand. Dit absorbeer die puntlas-impak van gebreekte erts, en versprei die skerp kante veilig sodat hulle nie die plastiek daaronder kan inkeep nie. Deur 'n swaar geotekstiel te gebruik, kan die vereiste dikte van die beskermende sand of fyn gruislaag aansienlik verminder word.

2. Geo-saamgestelde dreineringlae

'n Geosamestelling is 'n vervaardigde dreineringstelsel. Dit bestaan ​​uit 'n dik, driedimensionele geëxtrudeerde plastiekkern ('n geonet) wat aan een of albei kante termies aan 'n nie-geweefde geotekstiel gebind is.

Die kern bied dreinering in die vliegtuig, wat beteken dat vloeistowwe vinnig horisontaal deur die plastiekgaas vloei. Die aangehegte geotekstiele dien as filters, wat verhoed dat fyn modder en fyngemaakte erts die plastiekkern binnedring en verstop. Onder spesifieke lastoestande, 'n enkele rol hoë-oordrag geosamestelling kan 'n massiewe dikte van tradisionele dreineringsgruis vervang. Die vloeistof wat van die hoop af val, filtreer vinnig deur die stof, gaan die plastiekleemte binne en jaag teen die helling af na die opvangsloot.

3. Hibriede oortrekstelsels

In die meeste groot uitvoerprojekte wat ons verskaf, is die doel nie om rots uit te skakel nie, maar om dit deur 'n hibriede benadering te optimaliseer. Die stelsel gebruik 'n hoëmassa geotekstiel of 'n geosamestelling wat op die geomembraan geplaas word, bedek deur 'n baie dunner, hoogs spesifieke laag gebreekte erts of fyn gruis.

Om jou 'n werklike perspektief te gee, het ons voorheen materiaal verskaf vir een van die grootste goudhoop-lekblokkies in die streek, ontwerp om jaarliks ​​5 miljoen ton erts te verwerk met 'n finale hoophoogte van 72 meter. In plaas daarvan om net op swaar rots staat te maak, het die ingenieurspan 'n dubbele tekstuur van 2.0 mm HDPE-geomembraan vir maksimum wrywing gespesifiseer. Ons het 'n 800 gsm nie-geweefde geotekstiel verskaf om die fyn aggregaatlaag ten volle te vervang, en dit te koppel met 'n 6 mm geosamestelling wat 25 tot 30 cm suiwer dreineringsgruis vervang het. Gevolglik is die totale massa-aggregaatgebruik vir daardie fase met 'n verstommende 70% verminder, en die fasiliteit werk al meer as 'n dekade met uitstekende stabiliteit en vloeistofherwinning.

Scenario-gebaseerde toepassings

Materiaalkeuse word suiwer deur die fisiese omgewing van die myn bepaal. 'n Oplossing wat aggregaat in 'n droë, plat woestyn suksesvol verminder, sal 'n katastrofiese mislukking in 'n ysige, bergagtige streek veroorsaak. Gebaseer op ons projekverskaffingsgeskiedenis, hier is hoe materiaal oor verskillende ekstreme scenario's aangepas word.

Scenario 1: Koue streek-omgewings (-40°C)

In mynstreke soos Noord-Kanada, Alaska, of hoogliggende Asiatiese plato's, daal temperature gereeld tot -40°C. Koue streke stel die uiterste bedreiging van rypopheffing in. Wanneer vog in die ondergrond vries, sit dit hewig uit, wat yslense skep wat soos gekartelde rotse opwaarts druk.

Om die behoefte aan massiewe lae isolerende grond en aggregaat te verminder, gebruik ingenieurs dikwels 'n hoogs robuuste, meerlaagse geosintetiese verdediging. Ons het die versperringsmateriaal voorsien vir 'n massiewe goudoperasie wat hierdie presiese toestande in die gesig staar en jaarliks ​​13 miljoen ton verwerk in 'n klimaat wat -40°C tref. Om die hele jaar deur werking te verseker sonder die luukse van diep gruisisolasie, het die pad 'n pasgemaakte dubbellaag 1,5 mm HDPE geomembraanstapel gebruik, spesiaal geformuleer vir chemiese verenigbaarheid en uiterste vriesweerstand.

In plaas daarvan om massiewe premies aan vragmotors te betaal in 15 cm gebreekte beskermingsaggregaat, het ons 'n swaardiens 1000 gsm hoësterkte geotekstiel as die primêre kussing verskaf, nou gevolg deur 'n 8 mm saamgestelde dreineringsnet en geotekstielstruktuur wat meer as 30 cm van tradisionele dreineringsaggregaat vervang het. Die fasiliteit het bewys dat dit baie suksesvol is, en het geen vries-geïnduseerde voering krake en geen lekkasie gely nie.

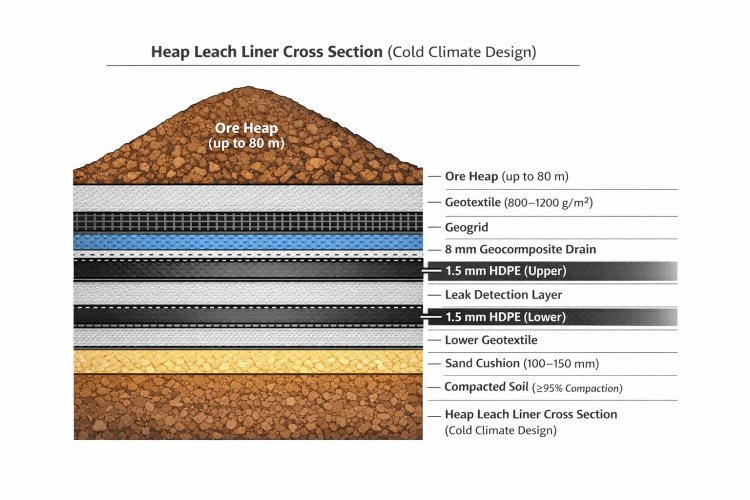

Tipiese deursnee van die heuploogvoering wat in koue klimaatstoestande gebruik word (slegs vir verwysing)

Scenario 2: Toedienings met hoë hoop (60–80 m)

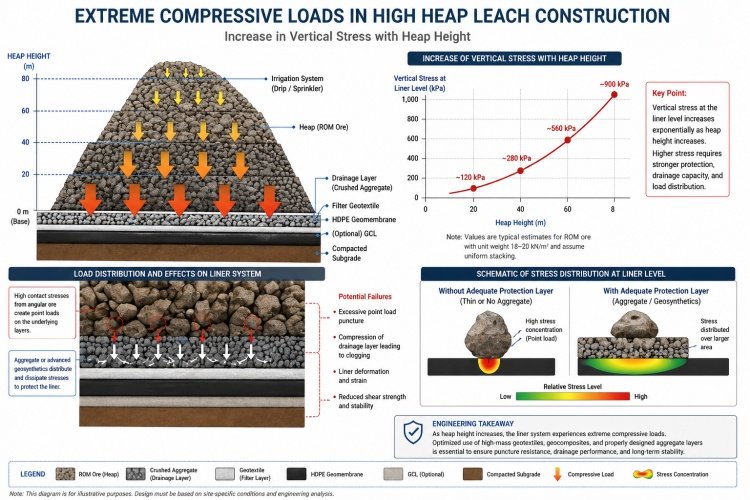

Moderne koper- en goudmyne maksimeer hul voetspoor deur die erts ongelooflik hoog te stapel. Dit is algemeen om te sien hoop lekblokke wat 60 tot 80 meter in totale hoogte bereik. Op hierdie skaal is die druklas op die onderste voeringstelsel astronomies.

As jy probeer om die basale aggregaat heeltemal met 'n standaard te vervang dreinering geosamestelling in 'n hoë hoop, sal die stelsel misluk. Die massiewe gewig van die rots sal letterlik die plastiese geonet-kern plat druk, sy leemte uitvee en alle vloeistofdreinering onmiddellik afskakel.

Om aggregaat veilig onder uiterste vragte te verminder, moet ingenieurs hoë-druksterkte geotekstiele, gekombineer met maksimum-massa beskerming geotekstiele spesifiseer. In 'n ander landmerk-goudprojek wat ons verskaf het, was die myn besig om 'n buitengewone 30 miljoen ton per jaar te verwerk, tot 'n 60-meter piek. Omdat ons geweet het dat standaardmateriale sou saamdruk, het ons 'n stelsel voorsien wat geanker is deur 'n robuuste 2,0 mm HDPE-geomembraan. Ons het dit met 'n hoogs veerkragtige 1000 g/m2-beskermende geotekstiel gekoppel - wat 'n vereiste 20 cm-gruiskussing suksesvol uitgeskakel het - en 'n uiters digte 7 mm geo-saamgestelde kern. Deur noukeurige strukturele ingenieurswese en korrekte materiaalspesifikasies het die myn totale vereistes wêreldwyd met 75% gesny oor die hele pad, terwyl totale basisstabiliteit gehandhaaf word.

Scenario 3: Koperbiologingstelsels

Goud word tipies geloog met 'n swak sianiedoplossing, maar koperekstraksie maak dikwels staat op biologing. Hierdie proses gebruik aggressiewe swaelsuur gekombineer met bakterieë wat die sulfiedminerale eet. Dit is 'n baie stadige, hoogs chemies aktiewe omgewing wat jare lank aaneenlopend funksioneer.

By die vermindering van aggregaat in 'n koperbiologingkussing, word die chemiese weerstand van die vervangingsmateriale streng geëvalueer. Standaard poliëster (PET) geotekstiele sal deur hidrolise in 'n swaelsuuromgewing oplos. Vir hierdie pads verskaf ons uitsluitlik polipropileen (PP) en hoëdigtheid polimeerstelsels.

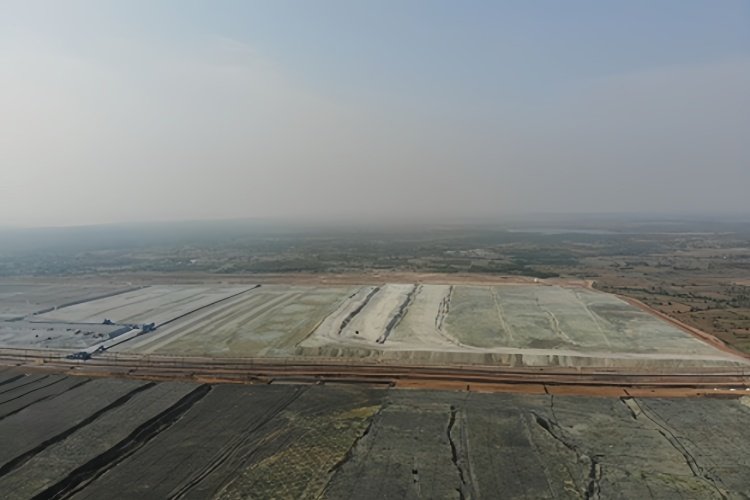

Ons het onlangs die materiaalvoorsiening vir 'n massiewe laegraad-sulfiedkoper-bioloogfasiliteit ondersteun wat sterk op omgewingsveiligheid en kostebeheer gefokus is. Gegewe die regulatoriese ondersoek, het hulle 'n dubbellaag 2.0mm HDPE-geomembraanstelsel aangeneem, wat 'n nuwe standaard vir koperkussing-insluiting was. Ons het 600 tot 800 g/m² spesialis geotekstiele gelewer om die gruisbeskermingsmat heeltemal te vervang, gekombineer met 'n vloei-geoptimaliseerde 6 mm geosamestelling wat die behoefte aan 'n 25 cm gruis dreineringslaag veilig uitgeskakel het.

Net so, vir 'n kleiner-skaalse sekondêre afval-rots bioloog pad (stapel 30 tot 50 meter, produseer 1 miljoen ton per jaar), ons verskaf 1.5mm HDPE voerings gerugsteun deur 500-600 gsm geotekstiele en 'n 5 mm geosamestelling. Hierdie pasgemaakte diktes het 20 cm gruis suksesvol vervang, wat 'n vermindering van 60% in aggregaat geskep het en die ontginning van laegraadse afvalgesteentes finansieel lewensvatbaar gemaak het.

Scenario 4: Vogtige en hoë-reënvalstreke

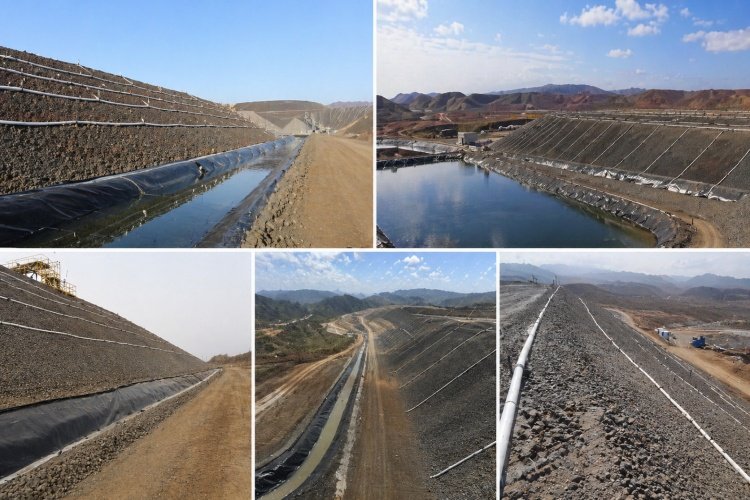

Die gebruik van 'n hoop lekblok in die tropiese reëngordels van Suidoos-Asië of Suid-Amerika stel bekend massiewe vloeistofbestuursuitdagings. Die stelsel dreineer nie net die stadige druppel van operasionele logoplossing nie; dit moet skielik miljoene liter stortreënwater tydens 'n moesson hanteer.

As die aggregaatlaag hier verminder word, moet die vervangende geosamestelling oor uiterste deurlaatbaarheid (vloeikapasiteit) beskik. Die grootste risiko in hoë-reënvalsones is egter verstopping. Swaar reën spoel duisende tonne fyn slik en klei uit die fyngemaakte erts. As hierdie fyn stowwe in die geotekstielfilterlaag inspoel, sal hulle die stof 'verblind', wat 'n ondeurdringbare modderwand skep wat verhoed dat vloeistof die dreineringkern binnedring.

Om dit te voorkom, moet die Skynbare openingsgrootte (AOS) van die nie-geweefde geotekstiel moet perfek gekalibreer word deur ingenieurs om die deeltjiegrootteverspreiding van die plaaslike erts te pas. Dit moet styf genoeg geweef word om die modder terug te hou, maar oop genoeg om die massiewe volume water doeltreffend deur te laat.

Kan aggregaat heeltemal uitgeskakel word?

Dit is die mees algemene vraag wat ek van internasionale EPC-kontrakteurs ontvang wat hul terreinvoorbereidingsbegrotings drasties wil besnoei. Die kort, eerlike antwoord is nee.

Alhoewel gevorderde geosintetika ongelooflike ingenieursinstrumente is, het dit onmiskenbare fisiese beperkings. Plastiek kruip, vervorm en druk oor dekades heen wanneer dit aan die gewig van 'n honderd meter lange rotsstapel onderwerp word. Geotekstiele kan ly aan biologiese en chemiese verblinding. ’n Plastiese geonet kan eenvoudig nie dieselfde blote volume vloeistof hou as ’n standaard 500 mm dik laag hoogs poreuse, gegradeerde rivierrots nie.

As jy die aggregaatbuffer heeltemal uitskakel, plaas jy 100% van die meganiese en hidrouliese las op 'n paar millimeter vervaardigde plastiek. Die veiligheidsfaktor daal tot byna nul. 'n Enkele fout in die geotekstielkeuse of 'n gelokaliseerde ineenstorting in die geonetkern sal 'n streekshellingsfout veroorsaak. Daarom word aggregaat in die meeste gevalle verminder, nie uitgeskakel nie. Die doel is om veilige optimalisering te bereik, nie roekelose skrapping nie.

Verskaffersperspektief: Wat die belangrikste is vir projeksukses

Van die aanbodkant af maak 'n suksesvolle hoop-lekblok heeltemal staat op streng materiaalversoenbaarheid en verifieerbare, langtermyn-prestasietoetsing. Jy kan nie 'n veilige myn bou deur generiese materiaal uit 'n katalogus te koop nie.

Wanneer verkrygingspanne vir my hul tegniese spesifikasies stuur, kyk ek fyn na die vereiste deurlaatbaarheidstoetse. Ons evalueer nie hoe 'n geosamestelling water op 'n laboratoriumtafel dreineer nie; ons moet weet hoe dit dreineer wanneer dit aan 10 000 ure van 1 500 kPa drukladings onderwerp word. Verpletter die kern? Dring die geotekstiel diep in die gaas in en blokkeer die vloei van die oplossing?

Die toetsing van die chemiese verenigbaarheid van die HDPE-geomembraanhars teen die spesifieke perseel se logwater by operasionele temperature is van kritieke belang. As u vroeg in die uitvoerbaarheidsfase met u geosintetiese vervaardiger skakel, voorkom dit katastrofiese vertragings. Vroeë materiaalkeuse help om ontwerp te optimaliseer, wat die ingenieurs in staat stel om hul veiligheidsmodelle definitief te bewys voordat die aankoopbegroting amptelik gesluit word.

Gereelde Vrae

Kan 'n hoëmassa geotekstiel die oorvoeringsaggregaat heeltemal vervang?
Nee. Alhoewel 'n dik 1000 g/m² geotekstiel uitstekende beskerming teen jou geomembraan bied, bied dit nie die nodige leemte vir hoëvolume vloeistofdreinering nie, en het ook nie die voldoende totale wrywing wat nodig is om massiewe dinamiese vragte van mynvragmotors te versprei nie. Dit word suksesvol saam met 'n aansienlik verminderde aggregaatlaag gebruik, eerder as streng in die plek daarvan.

Watter geotekstieldikte is nodig vir 'n hooploogbeskermingslaag?
Optimale dikte hang streng af van die maksimum rotsgrootte wat op die pad gestort word, die aanvanklike valhoogte en die finale geskatte hoopgewig. Oor die algemeen vereis grootskaalse mynboutoepassings swaardiens-geponsde nie-geweefde geotekstiele wat wissel van 800 gsm tot 1500 gsm. Standaard siviele ingenieursstowwe (200–400 gsm) sal byna onmiddellik misluk onder die skerp druk van ROM-ertsvragte.

Is 'n geo-saamgestelde dreineringslaag voldoende om Swanger Leach Solution te bestuur?
Dit is hoogs doeltreffend vir gelokaliseerde dreinering, syhellingsvloeistofopvang en laer hoogte hope. Vir massiewe kussings wat uiterste drukspanning van hoë ertsstapels ervaar, sal die plastiese geonetkern se deurlaatbaarheid egter mettertyd daal. Om veilige, oortollige PLS-herwinning te verseker, word dit gewoonlik gekombineer met 'n geïntegreerde netwerk van geperforeerde HDPE-versamelpype en 'n geminimaliseerde, presisie-gegradeerde gruislaag om te verhoed dat vloeistof terugstoot.

Gevolgtrekking

Dit is hoogs haalbaar deur moderne geosintetiese ingenieurswese om die geweldige koste en logistieke nagmerries van die vervoer van aggregaat by 'n mynperseel te verminder. Ons vorige verskaffingsprojekte bewys dat mynoperateurs hul grootmaat-gesteentevervoer met 60% tot 75% veilig met 60% tot 75% kan verminder sonder om omgewingsveiligheid of metaalherwinning in te boet deur slim dubbel-gevoerde HDPE-stelsels, hoëmassa-niegeweefde geotekstiele en gevorderde dreineringsgeo-samestellings te integreer.

Totale vermindering is egter 'n gemanipuleerde optimalisering, nie 'n totale vervanging nie. Sukses vereis streng materiaalkeuse, lasspesifieke kompressietoetsing en polimeerchemie wat streng ooreenstem met die terrein se unieke operasionele beperkings.

Is jy op soek om die voeringontwerp te optimaliseer en swaar totale koste te versag vir jou volgende hoop-loogoperasie? Presiese materiaaldata is jou grootste bate. Kontak die tegniese span vandag by Waterproof Specialist om jou spesifieke hoopladings te bespreek, omvattende tegniese datablaaie aan te vra, en veilige industriële-graad geosintetika gebou om met selfvertroue die lewe van jou myn te oorleef.
