Na indústria de geossintéticos, falhas específicas são frequentemente abafadas. Mas, como fornecedor de soluções que visitou locais de projetos desde bases rodoviárias do Sudeste Asiático até encostas de mineração na América do Sul, acredito que analisar o fracasso é a única forma de garantir o sucesso futuro.

A tecnologia Geocell (Cellular Confinement System) é robusta, mas não é mágica. Já vi estruturas de geocélulas se deformarem, romperem e deslizarem – não porque o plástico HDPE estivesse com defeito, mas porque o projeto do sistema ignorou a mecânica básica do solo.

Este artigo analisa os quatro modos de falha mais comuns do reforço de geocélulas – deformação estrutural, ruptura de costura, migração de preenchimento e falha de ancoragem. Ao compreender estas causas profundas, os engenheiros e responsáveis ​​pelas compras podem identificar riscos nos seus projetos atuais e evitar reconstruções dispendiosas.

Um projeto bem-sucedido não consiste em comprar a folha de plástico mais resistente; trata-se de respeitar os limites do sistema.

Visão geral do fator: os quatro modos críticos de falha

Quando investigamos uma falha no local, raramente descobrimos que a própria tira de plástico quebrou no meio. A resistência à tração da folha de HDPE quase nunca é o elo mais fraco e limitante.

Em vez disso, as falhas geralmente ocorrem no interfaces e conexões. Uma geocélula é um Sistema Composto, o que significa que depende da interação entre a matriz polimérica, o material de preenchimento (solo/pedra) e o subleito.

Através de anos de análise forense e estudos de caso de exportação, categorizamos a grande maioria das falhas em quatro fatores controláveis:

1. Perda de Confinamento (A geometria não consegue segurar o solo).
2. Ruptura de Costura (As conexões estouram sob estresse).
3. Instabilidade de preenchimento (O material dentro da célula sai).
4. Falha de Ancoragem (Todo o sistema desliza devido à gravidade).

Ao abordar essas quatro áreas específicas, você elimina 90% do risco do seu projeto.

Fator Chave 1: Confinamento Insuficiente Levando à Deformação Estrutural

The most common "failure" não é uma ruptura catastrófica, mas uma falha funcional: a estrada desenvolve sulcos profundos ou a plataforma assenta de forma irregular. Isto é uma falha de confinamento.

1.1 O que acontece no local

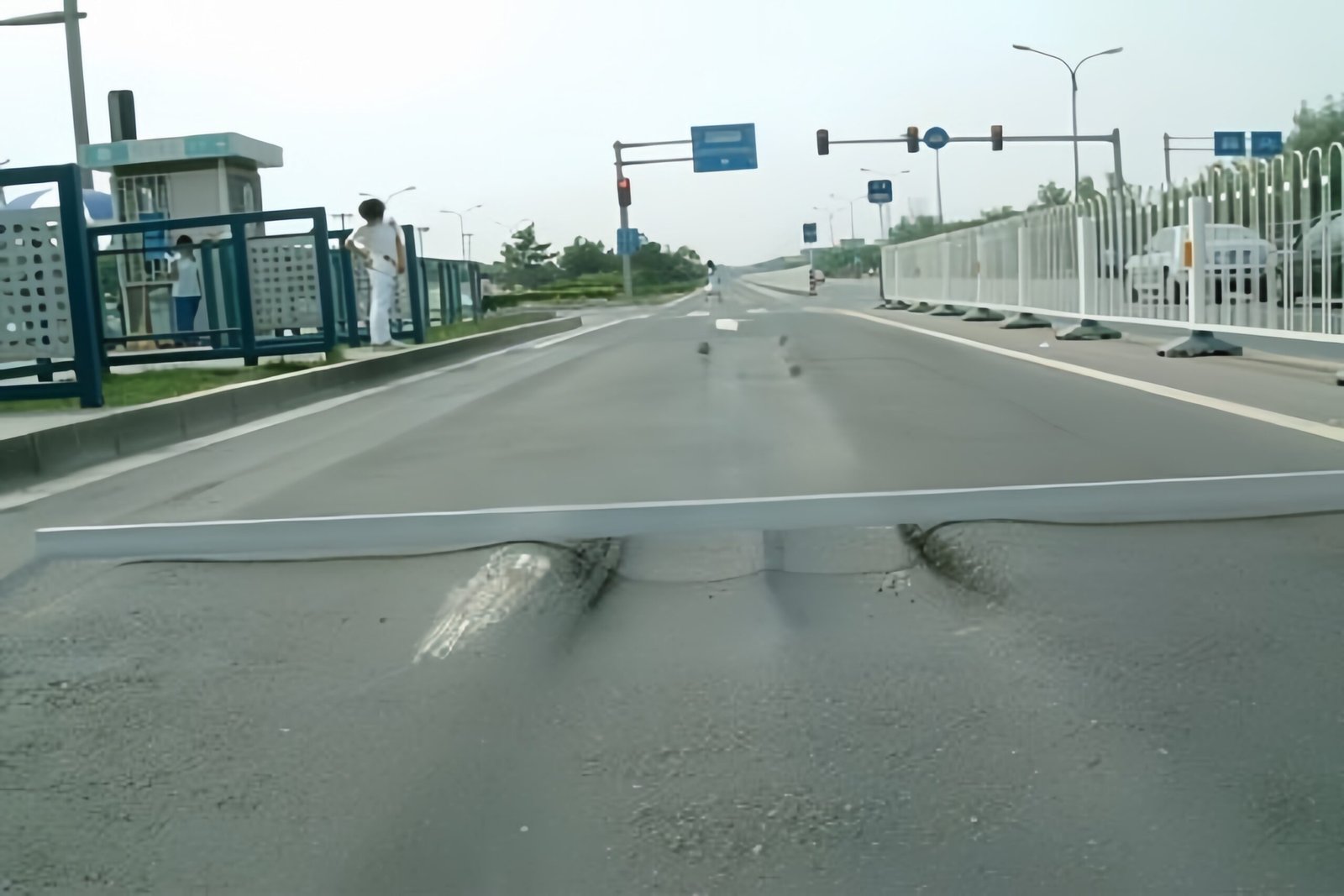

In load support applications (roads, foundations), we see "mattress bending." A camada de geocélula, que deveria atuar como uma laje rígida, flexiona demais. Os veículos criam sulcos permanentes. As laterais da estrada ficam salientes. O sistema não conseguiu distribuir a carga de forma eficaz.

1.2 Por que esse fator causa falha

Geocells work by generating "Hoop Stress." Quando uma carga vertical é aplicada, o preenchimento tenta se espalhar lateralmente. A parede da geocélula resiste a esta propagação, criando um colchão composto rígido.

A falha acontece quando o Proporção (altura/largura) ou o rigidez da parede é insuficiente para as condições do subleito.

• The "Cheapness" Armadilha: Muitas vezes vejo compradores solicitando geocélulas de 50 mm ou 75 mm para estradas de argila macia para economizar no volume de frete. Uma célula de 50 mm não pode criar rigidez de feixe suficiente para superar pontos fracos. Sob carga pesada, o subleito deforma-se e a geocélula rasa simplesmente dobra-se com ele.
• Módulo de material: If the geocell creates confinement but the polymer wall stretches too much (low elastic modulus), the infill shifts, and the "lock-up" o efeito é perdido.

1.3 Implicações de Design para Compradores

Você não pode simplesmente escolher uma altura padrão.

• Para solo macio (CBR < 2): Geralmente, você precisa de uma profundidade mínima de célula de 150 mm a 200 mm para criar a rigidez à flexão necessária.
• Carga de tráfego: Heavier trucks require smaller cell openings (higher weld density) to prevent the "bicycle wheel effect" onde o pneu afunda na abertura da célula.

Fator-chave 2: Resistência inadequada da costura e concentração de tensão

Embora a folha de plástico possa ser forte, o solda ultrassônica (a costura) normalmente é o ponto mais fraco da rede. Uma geocélula é tão forte quanto a sua solda mais fraca.

2.1 Observações típicas de falhas

This is the "Zipper Effect." Vemos uma fileira de células que se abriram. Assim que uma costura se rompe, o confinamento naquela área local é perdido. O estresse então é transferido instantaneamente para as células vizinhas, fazendo com que elas se sobrecarreguem e estalem em uma reação em cadeia. O resultado é uma perda total da integridade estrutural.

2.2 Mecanismo por trás deste fator

As forças dentro de uma geocélula não são uniformes.

• Concentração de estresse: Ao expandir o painel geocélula no local, a equipe de instalação se esforça para fixá-lo. Se a solda estiver quebradiça ou inconsistente, a tensão de instalação por si só pode iniciar microrrasgos.
• The "Peel" Problema: In slope applications, the gravity of the infill pulls down. This puts the seam in a "peel" estado (separar como abrir um saco de aparas), que é a direção de carregamento mais fraca para plástico soldado.

2.3 Erros Comuns de Seleção

Many generic technical data sheets list "Seam Strength" como um único número alto. No entanto, os compradores devem verificar:

• Descascar vs. Cisalhar: Uma solda pode ser forte em cisalhamento (deslizando lateralmente), mas fraca em descascamento. As falhas do mundo real são muitas vezes causadas pela remoção.
• Consistência de solda: In mass manufacturing, if the workshop runs too fast, the ultrasonic horn doesn't dwell long enough to fuse the HDPE fully. We call these "cold welds." Eles parecem conectados, mas quebram sob baixa pressão.

2.4 Implicações de Projeto

When sourcing, do not just ask for "Tensile Strength." Peça especificamente Resistência ao descascamento da costura (por exemplo, >1420N para profundidade de 100 mm). Para inclinações críticas, a direção da junção e o layout do painel devem ser planejados de modo que as costuras não entrem em conflito com a direção principal da gravidade ou do fluxo de água.

Fator Chave 3: Preenchimento e Drenagem Inadequados Causando Migração de Material

Uma geocélula sem preenchimento é apenas um favo de mel vazio. Uma das falhas mais frustrantes que testemunhei é quando a estrutura da geocélula permanece intacta, mas o conteúdo desaparecer.

3.1 O que os engenheiros observam

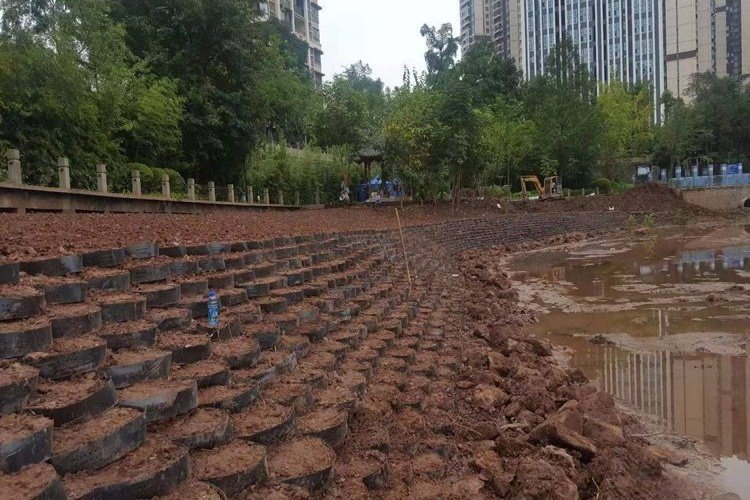

On slopes or channels, we see "empty cells." The stone or soil has washed out, leaving the plastic skeleton exposed to UV radiation (which eventually kills the plastic). On leads, we see "sinkholes" dentro das células à medida que os finos bombeiam ou descem.

3.2 Por que esse fator leva ao fracasso

• Sem bloqueio: Usar seixos arredondados de rio (pedras lisas) em uma geocélula é um erro. Pedras redondas funcionam como rolamentos de esferas; eles não têm atrito interno. Sob fluxo de água ou tráfego, eles giram e saem da célula.
• Ejeção Hidráulica: Se o subleito for impermeável e chover muito, a água se acumula dentro da célula. Se a parede da geocélula for sólida (não perfurada) ou se o preenchimento não tiver caminho de drenagem, a pressão hidráulica empurra o preenchimento para fora do topo.
• Falha na filtragem: A colocação de geocélulas diretamente sobre finos sem um separador geotêxtil não tecido permite que a lama do subleito seja bombeada para dentro da pedra, lubrificando o preenchimento e causando o colapso.

3.3 Implicações de Projeto

• Pedra Angular: Sempre use agregado angular triturado. As arestas vivas se prendem (intertravam) e a parede da geocélula confina essa massa interligada.
• A drenagem é obrigatória: Recomendamos geocélulas perfuradas para 90% das aplicações para permitir a drenagem lateral.
• A camada de filtro: Never skip the geotextile underlayment. It is the "kidney" do sistema, mantendo a estrutura limpa e estável.

Fator Chave 4: Ancoragem Subprojetada e Condições de Limite

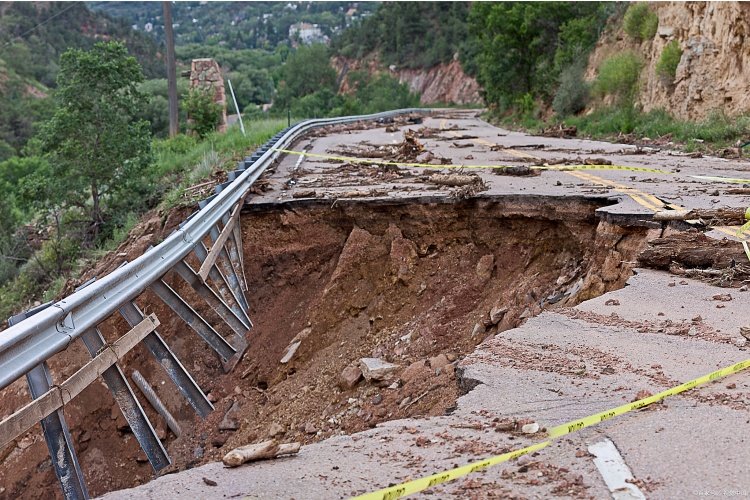

This is the catastrophic sliding failure. The geocell, the infill, and the vegetation are all perfect, but the entire "carpet" desliza morro abaixo inteiro.

4.1 Problemas Típicos de Campo

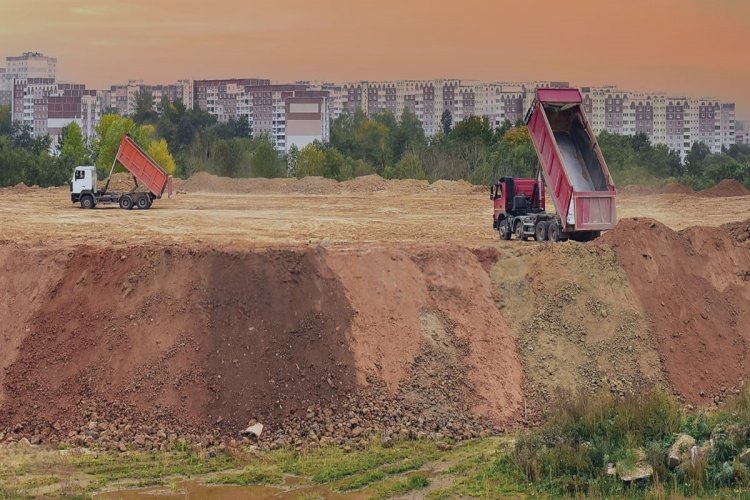

Isso geralmente acontece após uma chuva forte. A encosta fica saturada, o peso aumenta em 30-40% e o atrito com o subleito diminui. O sistema se desprende na crista (topo da encosta) e desliza para baixo, amassando-se na parte inferior.

4.2 Mecanismo de Falha

A geocélula em uma encosta é mantida no lugar por duas forças:

1. Fricção da interface: A aderência entre a geocélula/preenchimento e o solo abaixo.
2. Ancoragem: Os ganchos em J de aço, tendões ou âncoras de terra que o prendem na crista e na face.

A falha ocorre quando o Força Motriz (Gravidade + Peso da Água) excede o Força de resistência (fricção + âncoras).

4.3 Erros Comuns de Projeto

• "Experience-Based" Ancoragem: Contractors often use standard 10mm J-hooks every 1 meter because "that's what we did last time." Mas se a inclinação for de 45 graus em vez de 30, ou se o solo for argiloso escorregadio em vez de areia áspera, esse espaçamento será insuficiente.
• Ignorando a crista: The top row of the geocell takes the highest tension load. If the anchor trench at the top is too shallow or the top anchors are weak, the "zipper" começa a abrir de cima para baixo.
• Negligência do tendão: Em encostas íngremes ou longas, os ganchos em J não são suficientes. Você precisa de tendões internos de poliéster ou Kevlar amarrados a uma âncora de homem morto na parte superior para carregar o peso suspenso.

4.4 Implicações de Projeto

Realizamos cálculos de equilíbrio de força para nossos clientes. Calculamos a massa deslizante e determinamos exatamente quantos Newtons de resistência são necessários. Isto determina a densidade da âncora (por exemplo, 1 âncora por m²) e se são necessários tendões de alta resistência. Nunca adivinhe a ancoragem.

Risco, limitações e quando isso NÃO é recomendado

Compreender esses fatores também ajuda a definir quando as Geocélulas são NÃO a solução certa.

1. Estabilidade Global Arraigada:
Se a sua encosta tiver um potencial de círculo de deslizamento no subsolo (5m ou mais de profundidade), fixar uma geocélula na superfície fornece falsas esperanças. As geocélulas protegem o face (estabilidade superficial); eles não atuam como pregos no solo ou muros de contenção para deslizamentos estruturais profundos.

2. Canais de alta velocidade:
Embora as geocélulas possam lidar com fluxos de água significativos, há um limite. Se a tensão de cisalhamento do fluxo de água exceder aproximadamente 10-12 psf (dependendo do preenchimento), serão necessárias geocélulas preenchidas com concreto ou blocos de concreto articulados. Geocélulas com vegetação ou cheias de cascalho falharão em canais de inundação repentina.

Resumo dos Fatores de Falha

Modo de falha	Indicador visual	Causa Raiz Primária	Estratégia de Prevenção
Deformação	Lados salientes e no cio	Altura da célula muito baixa, Rigidez muito baixa	Aumentar altura/densidade; Use HDPE de módulo mais alto
Ruptura de Costura	Células se abrindo (zíper)	Fraca resistência ao descascamento, Soldas frias	Especifique a resistência ao descascamento da costura >1420N (100mm)
Migração de preenchimento	Células vazias, buracos	Preenchimento de pedra redonda, drenagem deficiente	Use pedra angular; Use células perfuradas + Geotêxtil
Falha de Ancoragem	Deslizamento do sistema em declive	Ganchos/tendões J insuficientes	Calcular forças motrizes versus forças de resistência

Conclusão

As falhas das geocélulas raramente são misteriosas. Na minha experiência no fornecimento de soluções para projetos internacionais, 95% dos problemas podem ser atribuídos a um destes quatro fatores: Geometria de confinamento, integridade da costura, seleção de preenchimento ou projeto de ancoragem.

Engineers and procurement managers must move beyond comparing simple datasheet numbers like "Yield Strength." Uma geocélula é um sistema estrutural. Requer uma abordagem de projeto holística que considere o solo, a água e as forças da gravidade.

Don't leave your project stability to chance or "standard" especificações.

Se você está atualmente projetando um projeto de talude ou estrada e deseja verificar seus fatores de segurança em relação a esses quatro modos de falha, entre em contato com nossa equipe técnica. Podemos revisar suas condições de limite e cálculos de ancoragem para garantir que seu sistema permaneça no lugar.
