Obloge od geosintetske gline (GCLs) su izvanredna tehnologija. Koncept se čini jednostavnim: tanak sloj natrijeva bentonitna glina stisnut između dva geotekstila. Kada se hidratizira, nabubri do 17 puta više od izvornog volumena, stvarajući nevjerojatno nepropusnu hidrauličku barijeru. Ali ovaj jednostavan koncept oslanja se na discipliniranu i preciznu ugradnju. Mala greška u pripremi može ovaj moćni materijal učiniti potpuno neučinkovitim.

Mnogi problemi s instalacijom koje vidimo na terenu proizlaze iz nerazumijevanja načina na koji GCL radi. Izvedba nije samo u materijalu; to je u interakciji između materijala, podloge na koju se naslanja i pokrovnog materijala koji ga ograničava. Ovaj vodič je korak po korak korak kroz kritične pripreme i razmatranja koja morate razmotriti prije i tijekom GCL postavljanje. Slijedeći ove korake osigurat ćete da vaš GCL radi do svog punog potencijala, pružajući sigurno, samoiscjeljujuće i dugotrajno rješenje za zadržavanje.

Razumijevanje zašto je pravilna priprema kritična za učinkovitost GCL-a

Magija vodonepropusnosti GCL-a leži u sposobnosti bentonita da hidratizira i bubri u zatvorenom prostoru, tvoreći gustu, monolitnu barijeru s propusnošću tisućama puta nižom od zbijene gline. Ovaj proces, međutim, kritično ovisi o okruženje instalacije.

If the subgrade is uneven, the GCL "bridges" over low spots, leaving voids where the bentonite cannot form a proper seal. If the GCL is punctured and the material is not in intimate contact with the ground, its "self-healing" svojstva su ugrožena. Ono što je najvažnije, ako se bentonit prerano hidratizira - od kiše ili stajaće vode prije nego što je pravilno pokriven i zatvoren - gubi svoj potencijal brtvljenja i može čak postati sklizak i nestabilan. Pravilna priprema nije stvar estetike; radi se o stvaranju savršenih uvjeta da bentonit obavlja svoj posao.

Zahtjevi za pripremu gradilišta i podloge

Temelj je sve. Ne možete postići učinkovitu ugradnju GCL-a na loše pripremljenu podlogu. Ovo je najzahtjevniji dio procesa i ne može se žuriti.

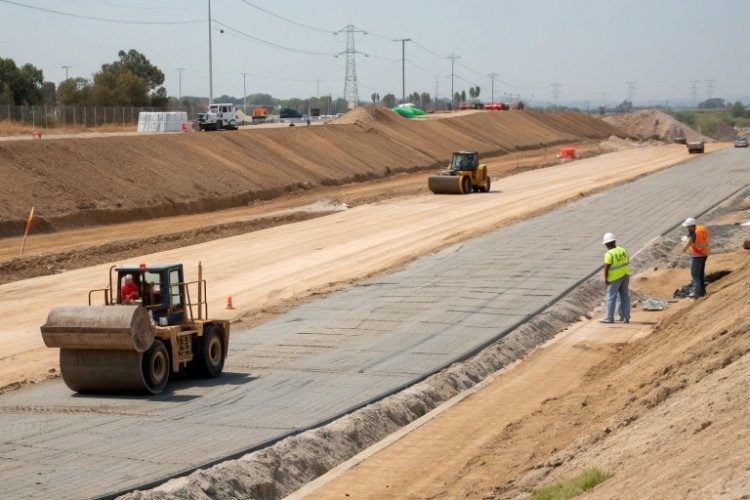

Glatkoća podloge, zbijenost i nosivost

Cilj je stvoriti glatku, čvrstu i nepopustljivu površinu.

• Zbijanje: Podložno tlo treba biti zbijeno do minimalno 85% maksimalne suhe gustoće. Ovo sprječava buduće slijeganje koje bi moglo stvoriti praznine ispod GCL-a.
• Glatkoća: Površina ne bi trebala imati nagle promjene visine. Sve površine moraju se valjati valjkom s glatkim bubnjem kako bi se stvorila jednolika ravnina.
• Kapacitet ležaja: Tlo mora biti dovoljno stabilno da izdrži građevinsku opremu i konačnu težinu pokrovnog tla i sadržanih materijala bez deformiranja.

Uklanjanje oštrih predmeta, korijenja i krhotina

Ovo je korak o kojem se ne može pregovarati. Pažljivo pregledajte cijelo područje.

• Uklonite sve oštre stijene, kamenje, korijenje, građevinski otpad ili bilo koji predmet veći od 50 mm (2 inča) u promjeru.
• Obratite posebnu pozornost na prijelazna područja između poda i kosina jer se na tim područjima često skupljaju ostaci.
• Ako je podloga prirodno stjenovita ili se sastoji od grubog šljunka, 10-20 cm (4-8 inča) amortizirajući sloj pijeska ili sitnozrnate zemlje mora se postaviti i zbiti na vrhu prije postavljanja GCL-a.

Kontrola vlažnosti temeljnog tla

Površina podloge trebala bi biti uglavnom suha u vrijeme postavljanja GCL-a.

• Iako je blago vlažna površina prihvatljiva, ne smije biti vidljive stajaće vode, lokvi ili mekih, blatnih mrlja.
• Ako mjesto ima visoku podzemnu vodu ili je sklono nakupljanju vode nakon kiše, učinkovite mjere za odvodnjavanje moraju biti uspostavljene i aktivne prije i tijekom instalacije.

Pregled materijala i skladištenje prije ugradnje

Vaše GCL role stići će na mjesto dobro zapakirane, ali nisu neuništive. Ispravno primanje, pregled i skladištenje prvi su koraci u kontroli kvalitete.

Provjera GCL rola na oštećenje i označavanje

Dok se rolice vade, vizualno pregledajte svaku.

• Provjerite ima li na zaštitnom omotu značajnih poderotina, uboda ili znakova izlaganja vodi.
• Potvrdite da naljepnice na rolama odgovaraju proizvodu koji ste naručili i podacima na otpremnici.
• Ako rola pokazuje znakove oštećenja ili se smočila tijekom transporta, odmah je stavite u karantenu radi detaljnijeg pregleda kod dobavljača ili inženjera za kontrolu kvalitete. Gubitak bentonita iz oštećene role može stvoriti slabu točku u vašem sustavu obloga.

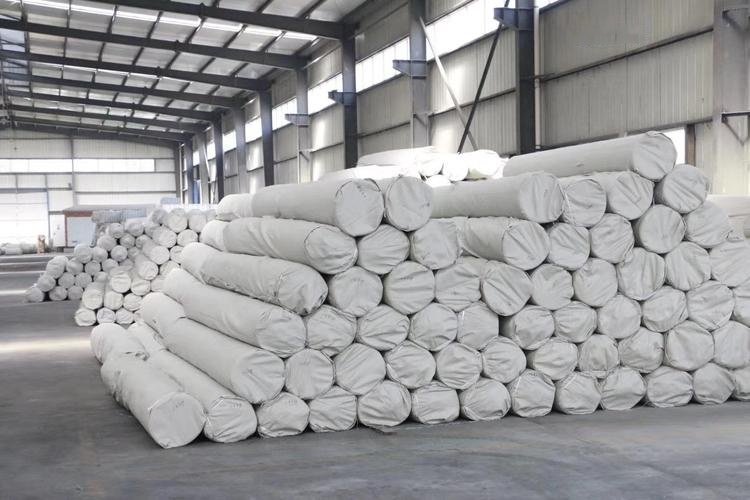

Pravilno skladištenje

Nikada nemojte skladištiti GCL role izravno na tlu.

• Držite ih na suhom: Spremite role na povišenu platformu ili na podlogu (drvene blokove) kako biste ih zaštitili od vlažnog tla.
• Pokrijte ih: Cijela hrpa mora biti pokrivena vodonepropusnim ceradama, osiguranim od vjetra. Ovo je primarna obrana od kiše i prerane hidratacije.
• Štiti od UV zračenja: Pokrivač također štiti vanjske slojeve geotekstila od ultraljubičaste (UV) degradacije ako se očekuje da će skladištenje biti dugotrajno. Dok geotekstil sadrži UV inhibitore, dugotrajno izlaganje uvijek treba izbjegavati.

Vremenski i ekološki uvjeti koje treba uzeti u obzir

Ugradnja GCL-a jako ovisi o vremenskim prilikama. Pažljivo pratite prognozu i budite spremni prekinuti radove.

• Taloženje: Nemojte instalirati GCL tijekom razdoblja kiše, snijega ili guste magle. Čak i slaba oborina može uzrokovati preuranjenu hidrataciju bentonita u izloženim preklopima, koji je najosjetljiviji dio sustava.
• Uvjeti smrzavanja: Instalacija se ne smije nastaviti ako je tlo zamrznuto. Kruta, neravna površina smrznutog tla sprječava GCL da leži ravno i postigne intiman kontakt.
• Vjetar: GCL ploče su velike i relativno lagane, ponašaju se poput golemih jedara na vjetru. U vjetrovitim uvjetima (>15 km/h ili 10 mph), aktiviranje postaje teško i opasno. Neka vreće s pijeskom budu spremno dostupne za postavljanje na postavljene ploče kako bi se spriječilo njihovo podizanje ili pomicanje.

Planiranje izgleda i postavljanje panela

Nekoliko sati planiranja može uštedjeti dane problema na terenu.

Planiranje orijentacije panela

Uvijek usmjerite GCL ploče da rade s gravitacijom i protokom vode, a ne protiv njih.

• Na padinama: Panele treba rasporediti okomito, od vrha padine do vrha. Nemojte postavljati ploče vodoravno preko kosine.
• Na podu: Panels should be oriented along the direction of the slope, with the upgradient panel overlapping the downgradient panel. This creates a "shingle" učinak, osiguravajući da svaka površinska voda teče nad šavova nego u ih.

Strategija rasporeda preklapanja

Šavovi su najkritičniji dio GCL sustava.

• Standardna širina preklapanja je 150 mm do 300 mm (6 do 12 inča).
• Kritično, šavovi bi trebali nikad se ne nalazi u kutu. Kutovi su područja visoke koncentracije naprezanja. Svi šavovi trebaju biti odmaknuti od bilo kojeg unutarnjeg ili vanjskog kuta za najmanje 500 mm (20 inča).
• Planirajte raspored ploča kako biste smanjili broj spojeva u visokorizičnim područjima. Uzmite u obzir stopu rasipanja od 5-10% u izračunima količine materijala kako biste uzeli u obzir preklapanja i rezanje.

Ključne mjere opreza prilikom postavljanja GCL-a

Pažljivo rukujte GCL-om. To je robustan materijal, ali nije neuništiv.

• Implementacija: Upotrijebite šipku za širenje pričvršćenu na bager ili drugu opremu za odmotavanje GCL-a. Nikada nemojte povlačiti GCL ploču preko podloge. Povlačenje može oštetiti geotekstil i pomaknuti temeljno tlo.
• Integritet preklapanja: Osigurajte punu minimalnu širinu preklapanja duž cijele duljine šava. Nakon postavljanja preklapajuće ploče, nježno podignite njezin rub i pregledajte područje spoja kako biste bili sigurni da između slojeva nije zarobljena zemlja ili krhotine.
• Poboljšanje bentonita: Najbolja je praksa nanijeti liniju pomoćnog bentonita (bilo suhog praha ili paste) unutar područja preklapanja neposredno prije postavljanja gornje ploče. Preporučujemo stopu od 00,4 kg po dužnom metru (0,27 lb po dužnoj stopi) kako bi se osiguralo brtvljenje visokog integriteta bogato bentonitom.

Kontrola hidratacije i zahtjevi za pokrivanjem

Ovo je pravilo koje definira GCL instalaciju: pokrivajte ga dok idete.

Sprječavanje prerane hidratacije

Ovo je najvažnije pravilo. Neograničena hidracija je katastrofalna. Kada bentonit nabubri bez pokrovnog tla na koje bi se mogao odgurnuti, širi se prema gore i prema van, gubeći svoju gustoću i sposobnost formiranja brtve niske propusnosti. Neograničeni, hidratizirani GCL zapravo je neuspješna instalacija.

Vrijeme i debljina pokrova

• Vremensko ograničenje: Svaka instalirana GCL ploča mora biti prekrivena zaštitnim slojem (bilo zemljom ili geomembranom) krajem istog radnog dana. Nikada ne ostavljajte GCL izložene preko noći.
• Pokrovno tlo: Ako koristite pokrov tla, treba ga pažljivo postaviti kako biste izbjegli oštećenje GCL-a. Minimalno preporučeno ograničavajuće naprezanje obično se postiže s a 300 mm (12 inča) debeli sloj zemlje. Ovaj pokrov štiti GCL od UV zračenja, isušivanja (isušivanja) i osigurava potrebno ograničenje za pravilno bubrenje.

Kontrola kvalitete i inspekcija tijekom instalacije

Stalna kontrola je obavezna.

• Vizualni pregled: Walk every seam to verify overlap width. Look for any tears, punctures, or areas where bentonite might have been lost. Inspect for "bridging" preko niskih mjesta u podlozi.
• Metode popravka: Sva oštećenja moraju se odmah popraviti. Za male ubode ili poderotine izrežite komad GCL-a koji se proteže najmanje 300 mm (12 inča) izvan oštećenog područja u svim smjerovima. Nanesite bentonitnu pastu oko rubova poderotine i stavite flaster preko vrha, pričvrstivši ga s malo dodatnog bentonita.
• Dokumentacija: Vodite detaljnu evidenciju, uključujući dijagram rasporeda panela, datume postavljanja za svako područje, dnevnik svih inspekcija i zapis svih obavljenih popravaka.

Uobičajeni problemi s instalacijom i kako ih izbjeći

Problem	Uzrok	Prevencija
Premošćivanje / praznine	Neravna ili slabo zbijena podloga.	Pažljiva priprema podloge; glatko kotrljanje svih površina.
Propuštanje šavova	Nedovoljna širina preklapanja; tlo zarobljeno u preklapanju; nema poboljšanja bentonita.	Strogo pridržavanje dimenzija preklapanja; očistite preklapanja prije spajanja; koristiti pomoćni bentonit.
Preuranjena hidratacija	Instalacija tijekom kiše; ostavljajući GCL izložene preko noći ili predugo prije prekrivanja.	Pratite vremensku prognozu; nemojte instalirati ako je kiša neizbježna; pokriti sve postavljene GCL do kraja dana.
Pomak panela	Jaki vjetrovi podižu i pomiču ploče prije nego što budu pokrivene.	Zaustavite rad pri jakom vjetru; imajte spremne vreće pijeska da odmah učvrste postavljene ploče.

Sažetak: Najbolji primjeri iz prakse za uspješnu instalaciju GCL-a

GCL je izniman vodonepropusni proizvod, ali njegov uspjeh u potpunosti ovisi o instalateru. Kako biste osigurali dugoročne performanse, instalaciju morate tretirati kao sustavan proces u kojem je svaki detalj bitan. Formula uspjeha je jednostavna:

1. Savršeno pripremite podlogu.
2. Ispravno rukujte i skladištite materijal.
3. Poštujte vrijeme.
4. Izvršite preklapanja s preciznošću.
5. I što je najvažnije, odmah pokrijte GCL.

Usredotočujući se na ove temelje, pretvarate jednostavan smotuljak materijala u snažnu, samozacjeljujuću hidrauličku barijeru koja će desetljećima osigurati pouzdano zadržavanje.
