Izgradnja pouzdanog sustava zadržavanja s tradicionalnom zbijenom glinom je spora, skupa i notorno teška za kontrolu. Kašnjenja projekta i nedosljedna kvaliteta na terenu mogu ugroziti integritet cijelog vašeg projekta. Geosintetičke obloge od gline (GCLs) nude moderno, tvornički kontrolirano rješenje koje ubrzava izgradnju i osigurava visoku učinkovitost.
Ovaj vodič pruža detaljan pregled primjene Geosynthetic Clay Liner (GCL), od njihove temeljne strukture do složenih razmatranja dizajna. Objasnit ćemo kako rade GCL-ovi, usporediti ih s drugim sustavima obloga i opisati najbolju praksu za ugradnju i dugoročnu izdržljivost, omogućujući vam da ih specificirate i učinkovito postavite.
GCL je više nego samo rola materijala; to je precizno konstruiran sustav hidrauličkih barijera. Da bismo iskoristili njegov puni potencijal, prvo moramo razumjeti njegove komponente i kako one zajedno rade na zaustavljanju vode.
Struktura i funkcija obloga od geosintetske gline

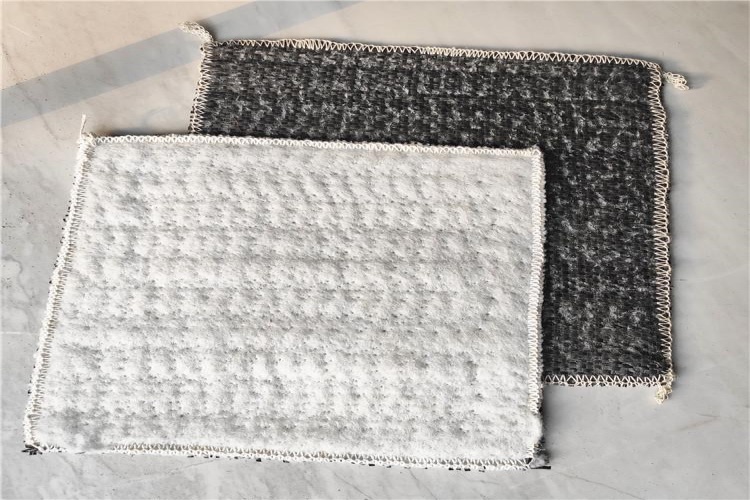

U svojoj srži, a Obloga od geosintetske gline je tvornički proizvedena hidraulička barijera. Sastoji se od tankog sloja visokog bubrenja natrijeva bentonitna glina postavljen između dva sloja geotekstila. Ove komponente su tada iglanim zajedno, mehanički proces u kojem se bodljikave iglice guraju kroz sva tri sloja. Ovo spaja geotekstilna vlakna, stvarajući snažan kompozitni materijal koji osigurava unutarnju čvrstoću na smicanje i inkapsulira bentonit.
Primarna funkcija GCL-a je osigurati niskopropusnu barijeru za tekućine i plinove. Čarolija se događa kada se bentonitna glina izloži vodi, procesu koji se naziva hidratacija. Kako bentonit upija vodu, on nabubri mnogo puta više od prvobitnog volumena. Kada dođe do ovog bubrenja pod ograničavajućim pritiskom pokrovnog tla ili drugih materijala, zrnca bentonita se šire kako bi ispunila sve šupljine, tvoreći gustu, jednoliku glinenu oblogu. Ovo stvara iznimno učinkovito brtvljenje s a hidraulička vodljivost (propusnost) samo 5 x 10⁻¹¹ m/s, što je znatno niže od onoga što se može pouzdano postići s debelim slojevima zbijene prirodne gline.
2. Ključne materijalne komponente i mehanizmi hidrauličke izvedbe
Iznimna izvedba GCL-a izravan je rezultat pažljivo odabranih komponenti i načina na koji međusobno djeluju. Razumijevanje svakog dijela otkriva zašto su GCL-ovi tako učinkoviti kao prepreka.
Natrijev bentonit
The engine of the GCL is the sodium bentonite clay. This naturally occurring clay has a unique molecular structure that allows it to absorb a massive amount of water, causing it to swell up to 15 times its dry volume. This swelling property is what gives the GCL its self-sealing or "self-healing" sposobnost. Ako dođe do malog proboja od oštre stijene, okolni hidratizirani bentonit može nabubriti u prazninu i zatvoriti otvor, održavajući cjelovitost barijere.
Geotekstil
Slojevi geotekstila (obično netkani) imaju nekoliko vitalnih funkcija. Prvo, djeluju kao nosač za bentonit, štiteći ga tijekom transporta i ugradnje. Drugo, postupak bušenja iglom daje kompozitu GCL njegovu vlačnu čvrstoću i unutarnju otpornost na smicanje. Treće, vanjske površine geotekstila osiguravaju površinsko trenje potrebno za osiguranje stabilnosti kada se postavljaju na padine ili naspram drugih geosintetičkih materijala. Vrsta korištenog geotekstila može se prilagoditi specifičnim zahtjevima za čvrstoću i trenje.
Mehanizam hidrauličke izvedbe ovisi i o hidrataciji i o ograničenju. Bez odgovarajuće zaštite od gornjeg tla ili druge strukture, bentonit bi jednostavno nabubrio prema van bez stvaranja gustog spoja.
3. Usporedba GCL-ova u odnosu na kompaktirane glinene obloge i geomembrane
Za inženjere i voditelje projekata, odabir pravog sustava obloga uključuje ravnotežu između performansi, cijene i mogućnosti izgradnje. GCLs nude uvjerljivu alternativu tradicionalnim Compacted Clay Liners (CCLs) i često se koriste u kombinaciji s geomembranama.
Evo izravne usporedbe ključnih značajki:
| Značajka | Obloga od geosintetske gline (GCL) | Zbijena glinena obloga (CCL) | Geomembrana (GM) |
|---|---|---|---|
| Debljina | Vrlo tanak (5–10 mm) | Vrlo debeo (600–900 mm) | Izuzetno tanak (1–3 mm) |
| Montaža | Brzo, velike role, malo strojeva | Sporo, kontrola sadržaja vode, teški strojevi | Tehničko zavarivanje, ovisno o vremenskim prilikama |
| Kontrola kvalitete | Tvornički kontroliran, visoko dosljedan | Ovisno o polju, vrlo varijabilno | Ispitivanje šavova je kritično |
| Performanse | Odličan, samoizlječiv | Podložan pucanju, nekonzistentan | Izvrsno, ali se oslanja na cjelovitost šava |
| Korištenje prostora | Povećava zračni prostor/volumen | Troši značajan volumen | Povećava zračni prostor/volumen |

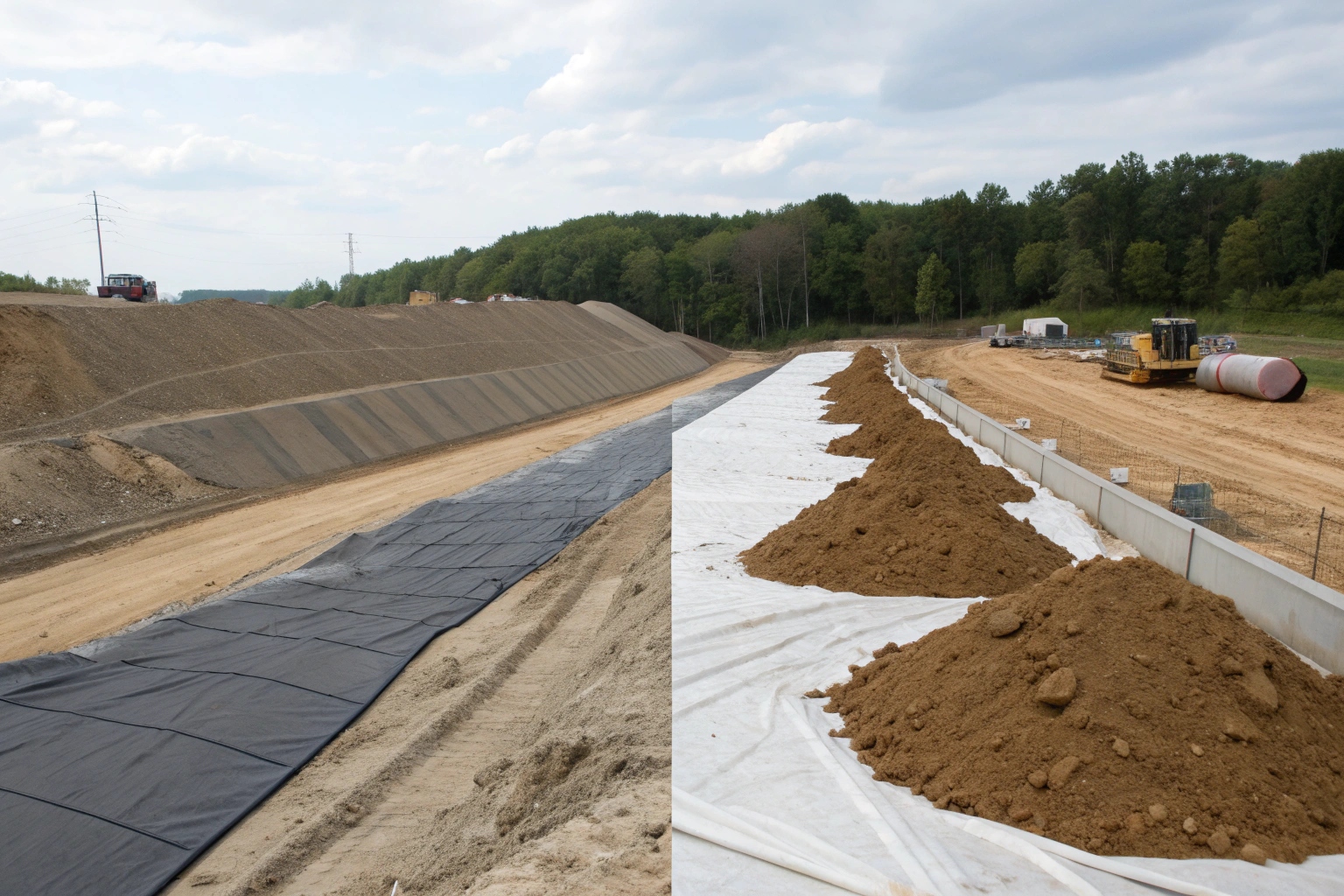

Najznačajnija prednost GCL-a u odnosu na CCL je učinkovitost. Jedan kamion GCL-a može pokriti više od 3000 četvornih metara (0,75 hektara), dok bi postizanje iste pokrivenosti s CCL-om debljine 60 cm zahtijevalo stotine kamiona prikladnog glinenog tla. Ovo štedi ogromne količine vremena, goriva i troškova projekta. Iako geomembrana nudi najnižu propusnost, ona nema sposobnost samoizlječenja. Iz tog razloga, najrobusniji sustavi oblaganja su kompoziti koji postavljaju geomembranu preko GCL-a. Ovo kombinira nepropusnost geomembrane sa samozacjeljujućim jastukom GCL-a, pružajući neusporedivu sigurnost zadržavanja.
4. Razmatranja dizajna: Stabilnost nagiba, kontrola procjeđivanja i smicanje međupovršine
Određivanje GCL-a nije tako jednostavno kao samo odabir proizvoda iz kataloga. Uspješan dizajn zahtijeva pažljivu inženjersku analizu uvjeta specifičnih za lokaciju kako bi se osigurala dugoročna stabilnost i izvedba.
Stabilnost padine
Kada se koristi na padinama, kao što su odlagališta otpada ili rezervoari, sposobnost GCL-a da ostane stabilan je primarna briga dizajna. Stabilnost ovisi o dva glavna čimbenika: unutarnja smična čvrstoća samog GCL-a (osiguranog bušenjem igle) i sučelje smična čvrstoća između GCL-a i materijala iznad i ispod njega. Geotehnički inženjeri moraju provesti laboratorijska ispitivanja kako bi odredili kutove trenja ovih sučelja kako bi izračunali faktor sigurnosti protiv klizanja. Za strmije padine mogu biti potrebni ojačani GCL-ovi s većom unutarnjom čvrstoćom.
Kontrola curenja
Dok je propusnost GCL-a izuzetno niska, mala količina curenja će se ipak pojaviti. Inženjeri moraju izračunati ovu očekivanu stopu procjeđivanja kako bi osigurali da zadovoljava regulatorna ograničenja. Ključni čimbenici koji utječu na curenje su hidraulička vodljivost GCL-a, visina sadržane tekućine (hidraulička visina) i kvaliteta preklapanja spojeva.
Kemijska kompatibilnost
Projektant također mora uzeti u obzir kemijski sastav tekućine koju će GCL sadržavati. Određene agresivne iscjedne vode s visokim koncentracijama soli mogu spriječiti sposobnost bentonita da bubri kroz proces koji se naziva kationska izmjena. Za ove primjene, uzorak procjedne vode treba testirati s GCL-om kako bi se potvrdila njegova dugoročna učinkovitost.
5. Uobičajene primjene: odlagališta otpada, jezera, tuneli i zaštita okoliša

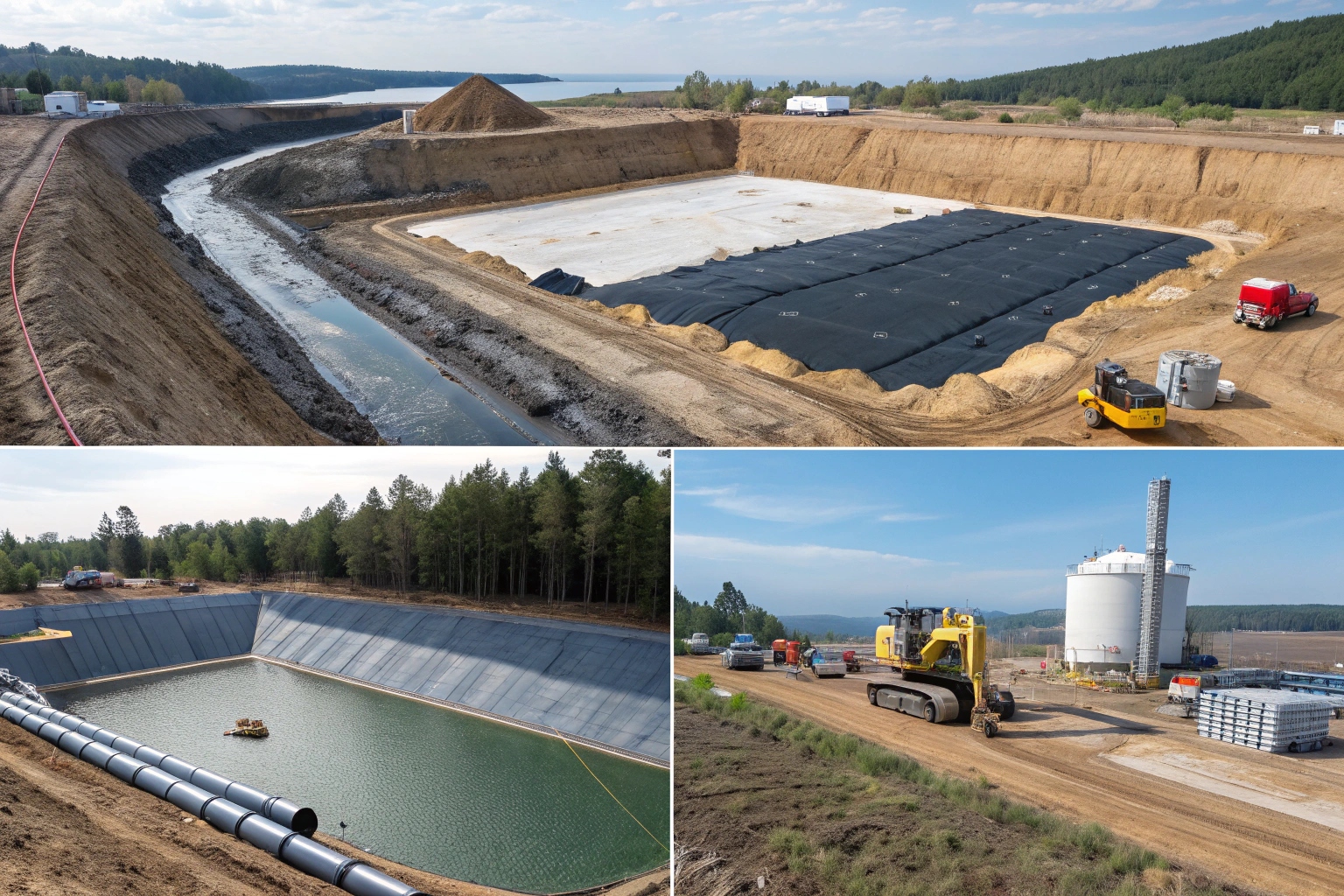

Zahvaljujući svojoj svestranosti i visokoj učinkovitosti, GCL se koriste u širokom rasponu industrija. Isporučujemo GCL za projekte u gotovo svim sektorima niskogradnje i zaštite okoliša.

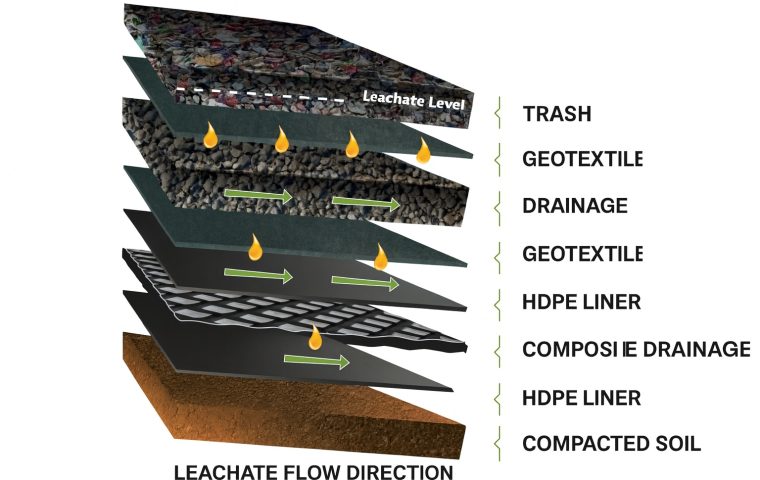

- Odlagališta otpada: Ovo je jedna od najvećih aplikacija. GCL se koriste u osnovnim sustavima obloga (često kao dio kompozitne obloge s geomembranom) za zadržavanje procjednih voda i u završnim čepovima za sprječavanje infiltracije vode. Njihova učinkovitost omogućuje vlasnicima odlagališta da maksimiziraju vrijedan zračni prostor.
- Zadržavanje vode: GCL su idealni za oblaganje kanala za navodnjavanje, rezervoara, bazena za upravljanje oborinskim vodama i ukrasnih jezera. Njihova brza ugradnja čini ih isplativijima od CCL-a ili betona, posebno za velike površine.
- Rudarstvo: U rudarskim operacijama, GCL se koriste za oblaganje jastučića za ispiranje hrpe i jalovišta, sprječavajući ispuštanje kontaminirane procesne vode u okoliš.
- Sekundarno zadržavanje: Oni pružaju nepropusnu barijeru ispod velikih spremnika za gorivo ili kemikalije, osiguravajući sigurno zadržavanje bilo kakvog potencijalnog izlijevanja.
- Infrastruktura & Tuneli: GCL se koristi kao hidroizolacijski sloj u podzemnoj gradnji, kao što su tuneli i temelji zgrada, kako bi se spriječio prodor podzemnih voda.
6. Smjernice za instalaciju i najbolje prakse rukovanja na terenu

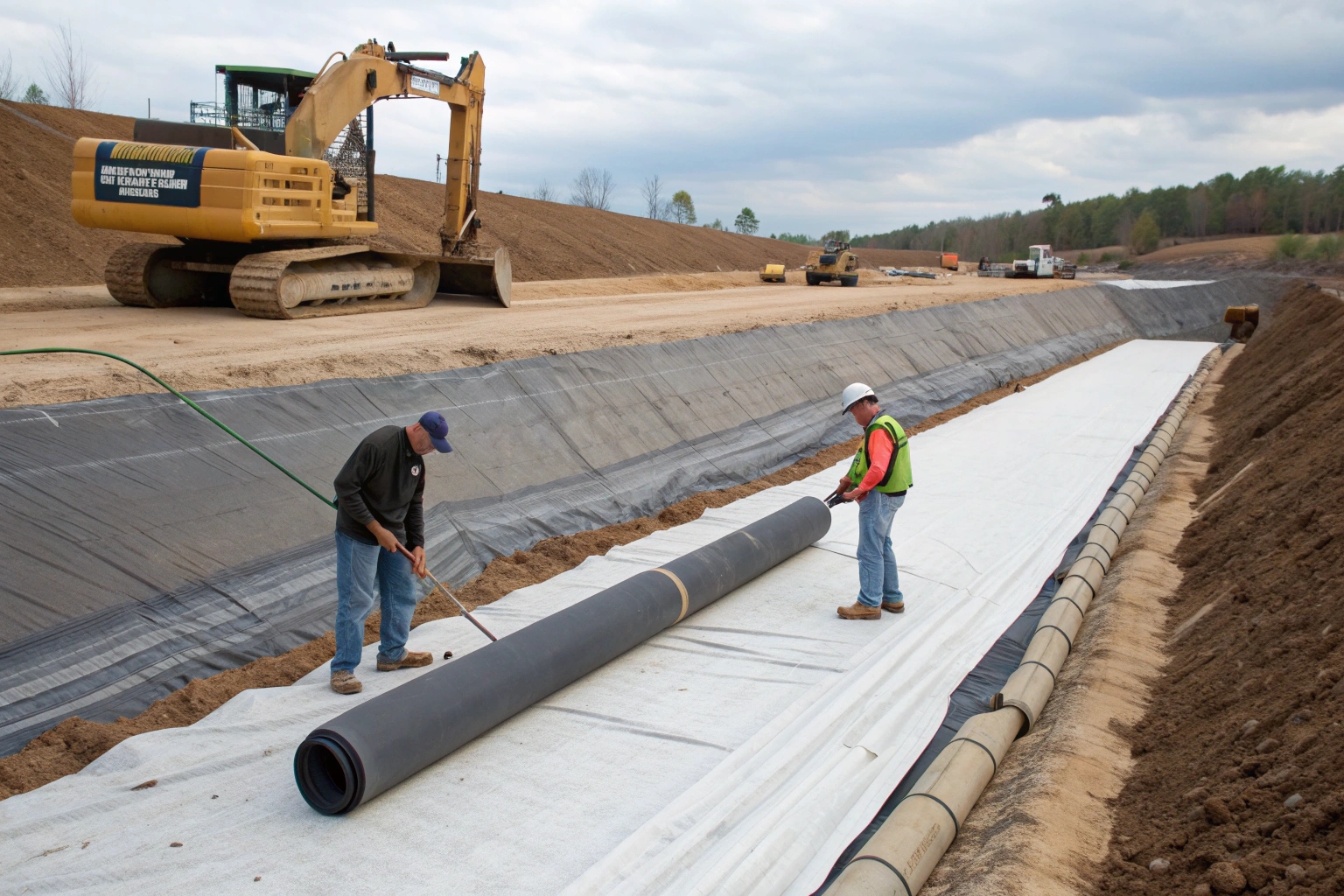

Visokokvalitetni GCL može raditi onoliko dobro koliko je instaliran. Kao dobavljač, naglašavamo da je poštivanje pravilnih postupaka ugradnje ključno za postizanje projektiranog životnog vijeka i performansi sustava obloga.
Prvi, priprema podloge je bitno. Površina mora biti glatka, čvrsta i bez ikakvih kamenčića, štapića ili krhotina promjera većeg od nekoliko milimetara koji bi mogli oštetiti GCL.
Drugo, GCL role bi trebale biti raspoređeni pomoću šipke za širenje pričvršćene na bager ili druge opreme kako bi se spriječilo povlačenje i gužvanje. Ploče se odvijaju s minimalnim preklapanjem od 150-300 mm na šavovima, ovisno o specifikaciji projekta. Kako bi se osiguralo kontinuirano brtvljenje, linija granuliranog bentonita često se postavlja duž preklapanja neposredno prije polaganja sljedeće ploče.
Najkritičniji korak je da odmah pokrijte GCL. GCL treba pokriti s najmanje 30 cm zemlje ili drugog materijala do kraja svakog radnog dana. Ova zaštita je vitalna iz tri razloga:
- Osigurava potrebno ograničavajuće naprezanje kako bi bentonit ispravno bubrio.
- Štiti GCL od UV zračenja i mehaničkih oštećenja.
- Sprječava preuranjenu hidrataciju od kiše, što može uzrokovati da bentonit postane sklizak i teško ga je prekriti.
7. Čimbenici koji utječu na dugoročnu izvedbu i trajnost
Dok su GCL-ovi iznimno izdržljivi, nekoliko čimbenika mora se kontrolirati kako bi se osigurala njihova učinkovitost tijekom mnogih desetljeća. Pažljiv dizajn i odabir materijala mogu ublažiti ove rizike.
Najznačajniji faktor je kemijska kompatibilnost. Kao što je spomenuto, visoko koncentrirane ionske otopine (poput vrlo slane vode) mogu smanjiti sposobnost bubrenja natrijevog bentonita. Ako su podzemne vode ili procjedne vode agresivne, može biti potreban poseban bentonit obrađen polimerima kako bi se osigurala dugoročna niska propusnost.
Isušivanje, ili isušivanje bentonita, također može predstavljati problem. Ako je GCL u poklopcu odlagališta, na primjer, izložen dugim sušnim razdobljima i prodiranju korijena iz vegetacije, mogao bi se potencijalno skupiti i puknuti. To se postiže osiguravanjem da je zaštitno tlo dovoljno debelo da zadrži vlagu.
Konačno, iako GCL-ovi podnose diferencijalno slijeganje daleko bolje od krutog CCL-a, ekstremno slijeganje još uvijek može dovesti materijal do velikog naprezanja. To treba uzeti u obzir u fazi projektiranja, posebno kada se gradi na mekim ili promjenjivim uvjetima tla.
8. Standardi testiranja, osiguranje kvalitete i usklađenost s propisima
Jedna od velikih prednosti GCL-a je to što su tvornički proizvedeni geosintetici. To omogućuje vrlo visoku razinu osiguranja kvalitete proizvodnje (MQA), osiguravajući da svaka rola isporučena na gradilište zadovoljava dosljedne, provjerljive specifikacije.
Ugledni GCL proizvođači testiraju svoje proizvode prema utvrđenim industrijskim standardima, poput onih koje je razvio Geosintetski institut (GRI). Ključna svojstva izvedbe navedena u standardima poput GRI-GCL3 i GRI-GCL5 uključuju:
- Indeks bubrenja: Mjera sposobnosti bentonita da bubri.
- Gubitak tekućine: Test koji mjeri propusnost bentonita pod pritiskom.
- Masa po jedinici površine: Osigurava točnu količinu bentonita u proizvodu.
- Snaga ljuštenja: Mjeri snagu veze između slojeva geotekstila.
S regulatornog stajališta, agencije za zaštitu okoliša poput US EPA široko prihvaćaju GCL kao ekvivalentnu ili bolju alternativu zbijenim glinenim oblogama za primjene kao što su odlagališta komunalnog krutog otpada prema propisima RCRA Podnaslov D. Ovo prihvaćanje obično se temelji na projektiranom dizajnu koji pokazuje da GCL sustav zadovoljava ili premašuje performanse propisane CCL.
9. Studije slučaja i lekcije naučene iz GCL projekata u stvarnom svijetu
Tijekom godina vidjeli smo iz prve ruke kako GCL-ovi mogu napraviti ili uništiti projekt. Lekcije naučene na terenu često su vrjednije od bilo kojeg podatkovnog lista.
Snažan pozitivan primjer bio je veliki projekt rezervoara za navodnjavanje u regiji bez pristupa glini dobre kvalitete. Troškovi uvoza i postavljanja tradicionalnog CCL-a učinit će projekt ekonomski neizvodljivim. Prelaskom na GCL, izvođač je uspio smanjiti raspored izgradnje broda s mjeseci na samo nekoliko tjedana. Trošak materijala bio je veći, ali uštede na strojevima, gorivu i radnoj snazi bile su goleme, što je u konačnici spasilo cijeli projekt.
S druge strane, konzultirali smo se oko projekta gdje izvođač nekoliko dana nije pokrivao postavljeni GCL, tijekom kojeg je došlo do jake kiše. Izloženi bentonit se prerano hidratizirao, stvarajući vrlo sklisku površinu. Kada su na njega pokušali navući opremu kako bi postavili pokrovno tlo, uzrokovali su značajna kolotraženja i oštećenje košuljice. Ova priča o upozorenju potvrđuje naše najvažnije pravilo ugradnje: uvijek pokrijte GCL odmah. Ova iskustva iz stvarnog svijeta pokazuju da uspjeh GCL-a jednako ovisi o njegovoj inherentnoj kvaliteti i kvaliteti njegove instalacije.
Zaključak
Geosintetičke obloge od gline predstavljaju značajan napredak u tehnologiji zadržavanja, nudeći brže, pouzdanije i često isplativije rješenje od tradicionalnih metoda. Kada su dizajnirani imajući na umu uvjete specifične za lokaciju i instalirani u skladu s najboljom praksom, GCL-ovi pružaju robusnu i izdržljivu hidrauličku barijeru za najkritičnije ekološke i civilne infrastrukturne projekte.
