Pogled na list sa specifikacijama geoćelije može biti porazan. To je samo popis brojeva—debljina, visina, razmak. Odabir pogrešne kombinacije čini se velikim rizikom, potencijalno dovodeći do neuspjeha projekta i uzalud bačen novac.
Dimenzije geoćelija nisu proizvoljne; oni su nacrt za njegovu izvedbu. Visina ćelije diktira raspodjelu opterećenja, udaljenost zavarivanja kontrolira ograničenje, debljina lima određuje trajnost, a proširena veličina ploče utječe na učinkovitost instalacije. Svaka dimenzija ima specifičan posao.
Kao a dobavljač geosintetike, često kažem svojim klijentima da je tehnički list recept. Ako razumijete što svaki sastojak radi, možete odabrati savršeni recept za potrebe vašeg projekta. Ispravno postavljanje ove četiri ključne dimenzije razlika je između sustava koji traje 50 godina i onog koji padne nakon pet godina. Razjasnimo točno što svaki od ovih brojeva znači za vašu cestu, padinu ili potporni zid.
Kako udaljenost zavarivanja utječe na strukturnu čvrstoću i sposobnost zatvaranja geoćelije?
Udaljenost između zavara na geoćeliji čini se kao manji proizvodni detalj. Zbog toga mnogi to zanemaruju, ne shvaćajući da ova jedina dimenzija određuje koliko dobro cijeli sustav funkcionira.

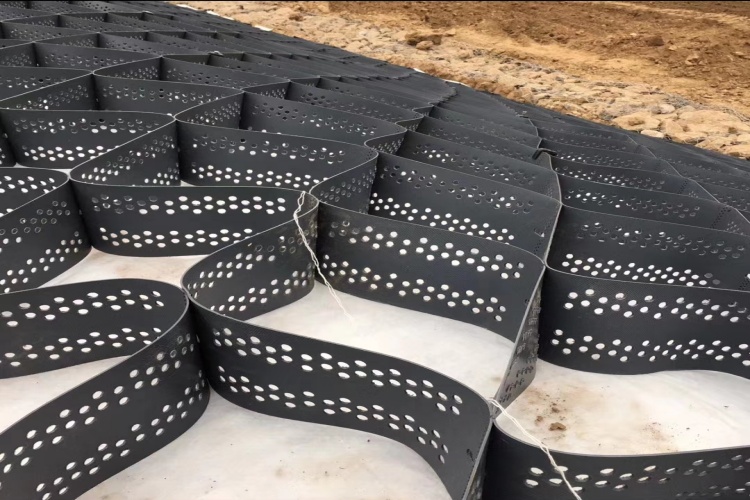

Udaljenost zavarivanja određuje veličinu proširenog otvora ćelije. Manja udaljenost stvara manje, čvršće ćelije, pružajući mnogo jače ograničenje za materijal za ispunu. Ovo je kritično za izdržavanje teških, koncentriranih opterećenja.
Razmislite o geoćelija's job as gripping the aggregate to keep it from moving. A smaller cell is like making a tighter fist—the grip is much stronger. This "confinement" je primarni mehanizam koji geoćeliji daje snagu. Za projekt s gustim prometom kamiona, na primjer, o odabiru manje veličine ćelije ne može se pregovarati.
| Udaljenost zavarivanja | Veličina proširene ćelije (širina x duljina) | Tipični slučaj upotrebe |
|---|---|---|
| 330 mm | cca. 250 x 210 mm | Visoko ograničenje: Najbolje za podupiranje vrlo teških, kanaliziranih tereta poput kotača kamiona na neasfaltiranoj cesti. Pruža maksimalnu krutost. |
| 445 mm | cca. 320 x 288 mm | Opća namjena: Najčešća specifikacija. Nudi izvrsnu ravnotežu ograničenja i isplativosti za većinu primjena na podlozi i nagibu cesta. |
| 660 mm | cca. 470 x 450 mm | Nisko ograničenje: Prikladno za primjene gdje je glavni cilj kontrola erozije s malim opterećenjem, kao što su padine obrasle vegetacijom. Ne preporuča se za ojačanje teških opterećenja. |
Kakav utjecaj ima visina ćelije na raspodjelu opterećenja i učinak armature podloge?
Kada pokušavate uštedjeti novac, primamljivo je odabrati kraću geoćeliju. Ali ovo je kritična pogreška, budući da je visina izravno odgovorna za sposobnost sustava da izdrži težinu na slabom tlu.

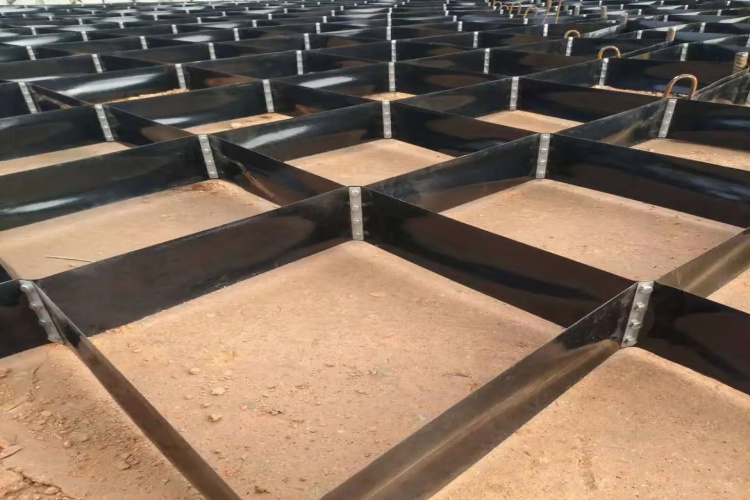

Cell height is the single most important dimension for load distribution. A taller cell creates a thicker and stiffer semi-rigid slab. This "beam effect" raspoređuje koncentrirana opterećenja na mnogo šire područje slabe podloge ispod, sprječavajući slijeganje i slom.
Imagine trying to walk on snow. If you wear regular shoes (a short "height"), you sink. If you wear snowshoes (a large "height"), you float on top. A taller geocell works in exactly the same way for a truck tire on soft soil. Doubling the cell height does not just double the strength; it increases the system's stiffness exponentially. This is the most powerful tool you have for reinforcing weak ground.
| Visina ćelije (dubina) | Tipična primjena | Utjecaj na izvedbu |
|---|---|---|
| 50 mm (2 in) | Lagani rad: Zaštita gornjeg sloja tla za padine s zelenilom, pješačke staze. | Omogućuje osnovnu kontrolu erozije i ojačanje korijena, ali minimalno opterećenje. |
| 75 mm (3 in) | Lagani do srednji rad: Prilazi, parkirališta s lakim prometom vozila. | Čest izbor za stabilizaciju temeljnog sloja na umjereno čvrstom tlu. |
| 100 mm (4 in) | Opća namjena: Najviše korištena visina. Izvrsno za neasfaltirane ceste, ojačanje temelja i opću stabilizaciju padina. | Nudi robusnu ravnotežu performansi, cijene i smanjenih zahtjeva za ispunom. |
| 150 mm (6 in) | Srednje do teške uvjete rada: Armiranje mekih podloga, potpornih zidova, odvoznih puteva. | Stvara vrlo krutu ploču, značajno poboljšava nosivost na slabim tlima. |
| 200 mm (8 in) | Za teške uvjete rada: Rudničke ceste, lučka kontejnerska dvorišta i područja s vrlo mekim tlom i ekstremnim opterećenjima. | Omogućuje maksimalno pojačanje i raspodjelu opterećenja za najizazovnije uvjete. |
Kako debljina ploče određuje trajnost i otpornost na deformaciju geoćelija?
Mogli biste pretpostaviti da je deblja plastična ploča uvijek bolja. Iako je debljina važna za trajnost, to nije jedini čimbenik, a poznavanje industrijskih standarda pomaže vam u izbjegavanju proizvoda niske kvalitete.
Debljina ploče izravno utječe na dugotrajnu izdržljivost geoćelije, otpornost na probijanje i čvrstoću stijenki i spojeva ćelija. Standardna, visokokvalitetna debljina lima je minimalni prosjek od 1,25 mm, pri čemu je 1,5 mm uobičajeno za zahtjevne primjene.
Debljina pojedinačnih plastičnih traka određuje ukupnu žilavost sustava. Deblji lim je otporniji na oštećenja tijekom ugradnje od oštrog kamenja i može izdržati više utjecaja okoline tijekom svog životnog vijeka. Međutim, važno je pogledati certificirane specifikacije. Geosynthetic Research Institute (GRI-GS14) postavlja minimalnu prosječnu debljinu od 1,25 mm za kontrolu kvalitete. Budite oprezni sa svim proizvodima koji su ispod ovog standarda.
| Debljina lima | Standard | Ključni atribut izvedbe |
|---|---|---|
| 1,13 mm (min.) | GRI-GS14 | Minimalna pojedinačna vrijednost: Niti jedna točka na listu ne smije biti tanja od ove kako bi se osigurao strukturni integritet. |
| 1,25 mm (prosj.) | GRI-GS14 | Minimalna prosječna vrijednost: Ovo je mjerilo za standardne, pouzdane geocell proizvode. Osigurava dosljednu kvalitetu. |
| 1,5 mm - 2,0 mm | Zajednička specifikacija | Visoka izdržljivost: Navedeno za primjene s abrazivnom ispunom (kao što je oštra, uglata stijena), velikim naprezanjima ili gdje je potreban vrlo dug vijek trajanja. |
Također je važno napomenuti da za geoćelije s teksturom jednostavno mjerenje kaliperom može biti netočno. Industrijski standard je provjeriti debljinu izračunavanjem iz mase materijala po jedinici površine i gustoće.
Kako mogu procijeniti proširenu veličinu da osiguram odgovarajuću pokrivenost i učinkovitost instalacije?
Konačna dimenzija na specifikacijskom listu je veličina ploče. Ovaj se broj čini jednostavnim, ali ima ogroman utjecaj na logistiku vašeg projekta, troškove rada i ukupnu brzinu instalacije.
Proširena veličina panela praktična je dimenzija koja diktira područje koje će jedan dio geoćelije pokriti. Odabir prave veličine panela za vaše mjesto minimalizira materijalni otpad, smanjuje broj veza između sekcija i značajno ubrzava instalaciju.
Think of a geocell panel as a single "tile" ti ležiš. Ako je vaša soba velika i otvorena, želite što veće pločice da je brzo pokrijete. Ako je soba mala i ima nezgodne kutove, manje pločice bi mogle biti lakše raditi. Standardne ploče su obično oko 2,5 metara široke i 6 do 8 metara duge. Oni su dizajnirani da budu dobra ravnoteža—dovoljno veliki da brzo pokriju tlo, ali još uvijek njima može upravljati mala posada i postaviti ih bez teške opreme.
| Uobičajena širina ploče | Uobičajena duljina ploče | Ukupno područje pokrivenosti | Najbolje za |
|---|---|---|---|
| 2,5 m | 6,0 m | 15 m² | Opća namjena: Najčešća veličina. Jednostavan za rukovanje za 2-3 radnika. Učinkovito za ceste, padine i temelje. |
| 2,5 m | 8,0 m | 20 m² | Velike otvorene površine: Idealno za velike projekte poput ojačanja baze za parkirališta ili aerodrome gdje možete vrlo brzo pokriti teren. |
| 5,0 m | 7,0 m | 35 m² | Zemljani radovi velikih razmjera: Zahtijeva više rada ili strojeva za postavljanje, ali nudi najveću učinkovitost instalacije za masivna mjesta bez prepreka. |
Odabir prave veličine ploče jednostavan je način optimiziranja rasporeda i proračuna vašeg projekta. Za većinu primjena, standardna širina od 2,5 m pruža najbolju kombinaciju pokrivenosti i lakoće rukovanja.
Zaključak
Razumijevanje dimenzija geoćelije pretvara zbunjujući list sa specifikacijama u moćan alat. Usklađivanjem visine, udaljenosti zavarivanja, debljine i veličine ploče sa specifičnim potrebama vašeg projekta, osiguravate dugoročnu izvedbu i uspješan ishod.
