One of the most frequent and critical questions I get from engineers and project managers is, "What geomembrane thickness should I use for my heap leach pad?" It’s a question where the stakes are incredibly high. The common misconception is that "thicker is always better," mais cette simplification excessive peut conduire à des conceptions trop sophistiquées et coûteuses ou, pire encore, à un faux sentiment de sécurité.
This guide provides a rational, risk-based approach to selecting the optimal geomembrane thickness. We’ll move beyond simple rules of thumb to explore how factors like heap height, subgrade conditions, liner material, and system design should drive your decision for a safe, compliant, and cost-effective containment system.

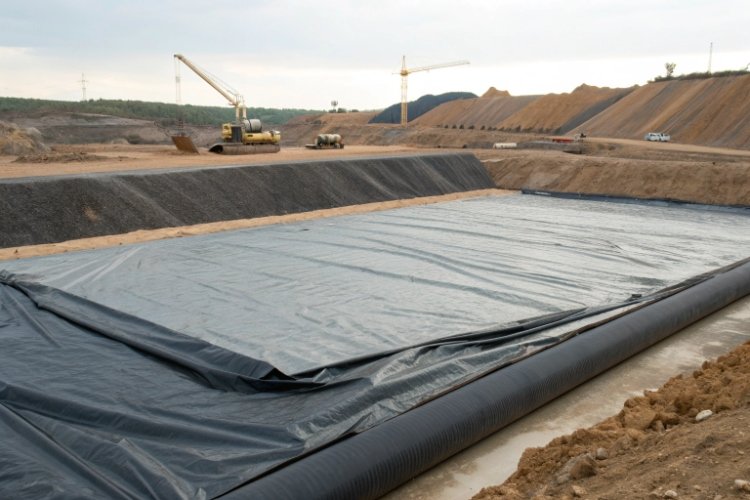

Épaisseurs de géomembrane typiques utilisées dans les tampons de lixiviation en tas
Dans le monde de l’exploitation minière par lixiviation en tas, quelques épaisseurs standards sont devenues des références industrielles. Pour le PEHD (Polyéthylène haute densité), ce sont :
- 1,5 mm (60 mils) : Un choix courant pour de nombreuses applications de lixiviation en tas standard, en particulier celles avec des hauteurs de tas modérées et des fondations bien préparées.
- 2,0 mm (80 mils) : Souvent considéré comme la norme de l’industrie pour les grands tampons de lixiviation permanents en tas. Il offre une augmentation significative de la résistance à la perforation et une durabilité à long terme supérieure à 1,5 mm.
- 2,5 mm (100 mils) : Généralement réservé aux conditions les plus exigeantes, telles que des empilements de minerai extrêmement hauts ou lorsqu'il s'agit de minerai très angulaire et d'une couche de fondation à haut risque.
Historiquement, la tendance était simplement d’utiliser du PEHD plus épais. Cependant, les pratiques d'ingénierie modernes sont devenues plus nuancées, compte tenu des avantages de matériaux plus flexibles comme PEBDL in certain high-stress scenarios. In double-lined systems, it’s also common to see different thicknesses. For example, a robust 2.0 mm primary liner might be paired with a 1.5 mm secondary liner, as the secondary liner is not subjected to the direct load of the ore.
Exigences réglementaires et spécifications
Le premier filtre de votre décision est souvent un filtre non négociable : la réglementation. De nombreuses juridictions ont des exigences spécifiques en matière d'épaisseur minimale pour les systèmes de confinement miniers. Par exemple, certaines régions peuvent exiger un minimum de 1,5 mm pour tout revêtement de lixiviation en tas primaire.
However, it’s crucial to understand that la conformité réglementaire est le point de départ et non la conception finale. Ces minimums sont fixés pour établir un niveau de sécurité de base et ne tiennent souvent pas compte des risques spécifiques de votre projet, comme une pile de minerai de 150 mètres de haut ou une couche de fondation difficile.
Au-delà des réglementations gouvernementales, les porteurs de projets et les institutions financières qui les soutiennent ont souvent leur propre cahier des charges interne, parfois encore plus exigeant. Votre rôle en tant qu'ingénieur est de répondre à ces exigences de base, puis de déterminer si une épaisseur supplémentaire ou d'autres mesures de protection sont nécessaires pour garantir l'intégrité à long terme de l'installation, sur la base d'un jugement technique judicieux.
Considérations de conception mécanique
Les forces physiques agissant sur le revêtement sont le principal facteur de sélection de son épaisseur. Un revêtement plus épais offre une plus grande marge de sécurité contre les dommages mécaniques.
Résistance à la perforation et à l'indentation
Le revêtement est coincé entre le tas de minerai au-dessus et le sol de fondation en dessous. Tout matériau pointu et angulaire dans la couche de drainage ou dans le sol de fondation crée une charge ponctuelle qui peut perforer ou provoquer une contrainte d'indentation à long terme sur le revêtement. L’épaisseur du revêtement est votre première ligne de défense. Un liner de 2,0 mm présente une résistance nettement supérieure à la perforation qu'un liner de 1,5 mm.
However, thickness alone is not the solution. The most effective way to manage puncture risk is by using a protective "cushion" géotextile, généralement un matériau non tissé épais, placé directement au-dessus de la géomembrane, sous la couche de drainage. Cette couche géotextile protège le revêtement des pierres pointues présentes dans les agrégats de drainage.
Hauteur du tas et charges appliquées
Il s’agit du facteur le plus critique dans la conception moderne de la lixiviation en tas. À mesure que les tas augmentent, la contrainte exercée sur le revêtement augmente considérablement et le mode de défaillance peut passer d'une simple perforation à une fissuration sous contrainte à long terme. Voici une approche pratique, basée sur les risques, qui prend en compte à la fois l'épaisseur et le type de matériau :
| Hauteur de conception du tas | Matériel & Recommandation d'épaisseur | Raisonnement |
|---|---|---|
| < 60 mètres | PEHD 1,5 mm | At moderate heights, HDPE’s chemical resistance and strength are sufficient. Stress cracking is a lower risk. |
| 60m – 100m | 1,5 mm à 2,0 mm LLDPE ou HDPE | This is a transitional zone. HDPE is still viable, but LLDPE’s flexibility becomes attractive to accommodate strain. |
| 100m – 150m | PEBDL de 2,0 mm | At these high loads, LLDPE’s superior flexibility and stress crack resistance provide a greater safety margin than HDPE. |
| > 150 mètres | PEBDL de 2,0 mm à 2,5 mm | Pour les hauteurs de tas extrêmes, le LLDPE le plus épais possible est recommandé pour gérer les contraintes mécaniques immenses et prolongées. |
As you can see, for deeper heaps, the industry is shifting from a "thicker is better" mindset to a "more flexible is better" one, favoring LLDPE’s ability to handle strain over HDPE’s rigidity.
Conditions du sol de fondation
Un sol de fondation parfaitement lisse et bien compacté composé de sable ou de terre à grains fins répartit la charge uniformément sur le revêtement. Un sol de fondation médiocre avec des roches saillantes ou un compactage inégal crée des points de contraintes élevées. Vous devez en rendre compte. Si vous avez affaire à un support difficile qui ne peut pas être parfaitement préparé, augmentez l'épaisseur du revêtement (par exemple de 1,5 mm à 2,0 mm) ou, plus efficacement, ajoutez un géotextile de protection coussin sous la géomembrane est une précaution nécessaire.
Facteurs chimiques et environnementaux
Même si les forces mécaniques déterminent souvent l’épaisseur, la résistance chimique et environnementale ne peut être ignorée. Le revêtement doit survivre à des décennies d’exposition à des solutions de lixiviation agressives et à des conditions climatiques.
Une géomembrane plus épaisse offre un chemin plus long pour la diffusion de produits chimiques ou d'oxygène, ce qui peut prolonger légèrement la durée de vie en ralentissant le taux d'épuisement des antioxydants. Si vous concevez pour un climat très chaud ou un environnement chimique particulièrement agressif, opter pour un produit plus épais (par exemple 2,0 mm au lieu de 1,5 mm) offre un facteur de sécurité supplémentaire pour une durabilité à long terme.
Furthermore, during the construction phase, the liner is exposed to UV radiation. While all quality liners contain carbon black for UV protection, a thicker liner has more "sacrificial" matériau et est plus résistant aux dommages de manipulation avant qu’il ne soit recouvert par le minerai.
Considérations relatives à la construction et au contrôle de la qualité
Du point de vue de la construction, l’épaisseur a des implications pratiques. Les géomembranes plus épaisses (2,0 mm et plus) nécessitent plus d'énergie et des vitesses de soudage plus lentes pour réaliser une soudure par fusion appropriée. Bien que cela ne constitue pas en soi un problème pour les techniciens expérimentés, cela nécessite un contrôle plus minutieux du processus.
Les rouleaux plus épais sont également beaucoup plus lourds et plus difficiles à manœuvrer sur site, ce qui peut augmenter le risque de dommages lors de la manipulation si les équipes ne font pas attention. Cependant, ces défis sont facilement gérés par un entrepreneur d’installation qualifié. Le point le plus important est qu’un AQ/CQ rigoureux, y compris le test de chaque centimètre de couture, est absolument essentiel, quelle que soit l’épaisseur que vous choisissez. Une installation parfaite de 1,5 mm est de loin supérieure à une installation bâclée de 2,5 mm.
Systèmes à revêtement simple ou double : implications pour la sélection de l'épaisseur
Le choix entre un système de revêtement simple ou double influence également le choix de l’épaisseur.
- Systèmes à doublure unique : Dans un système à doublure unique, toute votre sécurité de confinement repose sur une seule couche. Il n’y a pas de place à l’erreur. Cela nécessite une approche conservatrice, privilégiant généralement une membrane plus épaisse (2,0 mm ou plus) combinée à des géotextiles de protection robustes.
- Systèmes à double doublure : Un système à double doublure assure la redondance. Si le revêtement primaire présente une fuite, le revêtement secondaire la contient. Cette redondance est un élément de sécurité et non une justification pour rogner sur les raccourcis. Bien que certains puissent plaider en faveur de l’utilisation d’un revêtement primaire plus fin dans un système double, je le déconseille. Le revêtement primaire supporte toujours la totalité de la charge mécanique et chimique. Une conception courante et robuste est une doublure primaire de 2,0 mm et une doublure secondaire de 1,5 mm, garantissant que les deux couches offrent un haut niveau de sécurité.
Compromis entre coûts et risques
Il est facile de regarder le coût au mètre carré et de constater qu’un revêtement de 2,0 mm est plus cher qu’un revêtement de 1,5 mm. Toutefois, cela ne raconte qu’une partie de l’histoire. La véritable analyse est un compromis entre le coût du capital initial et le risque à long terme.
Il existe un point de rendement décroissant. Les performances gagnées en passant de 1,5 mm à 2,0 mm sont significatives. L’avantage supplémentaire du passage de 2,5 mm à 3,0 mm peut être beaucoup plus faible pour une augmentation substantielle du coût.
L’essentiel est de considérer le coût supplémentaire d’une doublure plus épaisse comme une police d’assurance. Pour une opération de lixiviation en tas de longue durée et de grande valeur, où le coût d'une défaillance d'un revêtement se chiffre en millions de dollars en raison de la perte de production et du nettoyage de l'environnement, dépenser 20 à 30 % supplémentaires pour un système de revêtement plus robuste est l'un des investissements les plus intelligents que vous puissiez faire.
Erreurs de conception et idées fausses courantes
In reviewing countless project designs, I’ve seen a few common mistakes repeatedly.
- Utiliser l'épaisseur comme béquille : Spécifier un revêtement très épais (par exemple 2,5 mm) pour compenser une mauvaise préparation du sol de fondation est une stratégie erronée. Il est toujours plus efficace et fiable de bien préparer d’abord la fondation.
- En supposant que l’épaisseur élimine le besoin de protection : Même un revêtement de 2,5 mm peut être percé par un granulat de drainage pointu et angulaire sous l'immense charge d'un tas. Un géotextile à coussin de protection est presque toujours un élément nécessaire.
- Confondre conformité réglementaire et conception optimale : Choisir le revêtement le plus fin possible, conforme au code local, sans procéder à une analyse des risques spécifique au projet, n'est pas une bonne ingénierie. Le code est le sol, pas le plafond.
Conclusion : une approche intégrée et spécifique au projet
There is no universal "correct" épaisseur pour une géomembrane de lixiviation en tas. Le choix optimal est toujours spécifique au projet. Il s'agit d'une décision calculée basée sur une évaluation globale de la hauteur du tas, du type de matériau de revêtement, de la qualité du sol de fondation, de l'environnement chimique et des exigences réglementaires.
N’oubliez pas que l’épaisseur n’est qu’un élément d’une stratégie de confinement réussie. La vraie sécurité vient d'un conception intégrée qui combine l'épaisseur et le matériau de revêtement appropriés avec une préparation appropriée du sol de fondation, des couches de protection robustes, un drainage efficace et, plus important encore, un programme rigoureux d'assurance qualité de la construction.
