Una geomembrana de HDPE de alta calidad es el corazón de un sistema de contención moderno, pero el material en sí es sólo la mitad de la historia. La causa más común de falla que vemos en el campo no es un producto defectuoso, sino una instalación defectuosa. Una sola soldadura defectuosa puede comprometer la integridad de todo un proyecto.

Esta guía completa ofrece un procedimiento paso a paso para la instalación y soldadura de geomembranas de HDPE, basado en nuestra experiencia en el suministro de proyectos globales. Cubriremos todo, desde la preparación inicial del sitio y la selección de equipos hasta técnicas de soldadura detalladas, control de calidad riguroso y medidas de seguridad críticas, garantizando que su proyecto logre un rendimiento sin fugas a largo plazo.

Antes de desenrollar el primer panel, es fundamental comprender por qué este proceso exige tanta precisión y tener las herramientas adecuadas listas para el trabajo.

1. Introducción: el papel de las geomembranas de HDPE en proyectos de contención

Geomembranas de polietileno de alta densidad (HDPE) son el material elegido para las aplicaciones de contención más exigentes del mundo, desde revestimientos de vertederos y plataformas de lixiviación en pilas mineras hasta revestimientos de depósitos y canales. Su dominio se debe a una combinación excepcional de propiedades: resistencia química superior, excelente durabilidad contra la exposición a los rayos UV y una permeabilidad increíblemente baja. Estas características hacen del HDPE la barrera más confiable para proteger el medio ambiente de los contaminantes.

Sin embargo, estas propiedades de ingeniería sólo se logran cuando los paneles individuales se unen para formar una lámina única, continua e impermeable. Esto se logra a través de soldadura por fusión térmica. A diferencia de otros materiales que se pueden pegar o grabar, la estructura molecular no polar del HDPE hace que la unión adhesiva sea imposible. La única forma de crear una costura permanente a prueba de fugas es fundir las superficies bajo calor y presión controlados. Esta guía está dedicada a dominar ese proceso.

2. Herramientas y equipos esenciales para la soldadura de geomembranas de HDPE

Presentarse en un lugar de trabajo sin el equipo adecuado es la forma más rápida de garantizar retrasos en el proyecto y un trabajo de mala calidad. Un equipo de instalación profesional cuenta con un arsenal especializado de herramientas diseñadas para soldar, probar y manipular geomembranas de HDPE.

Equipo de soldadura

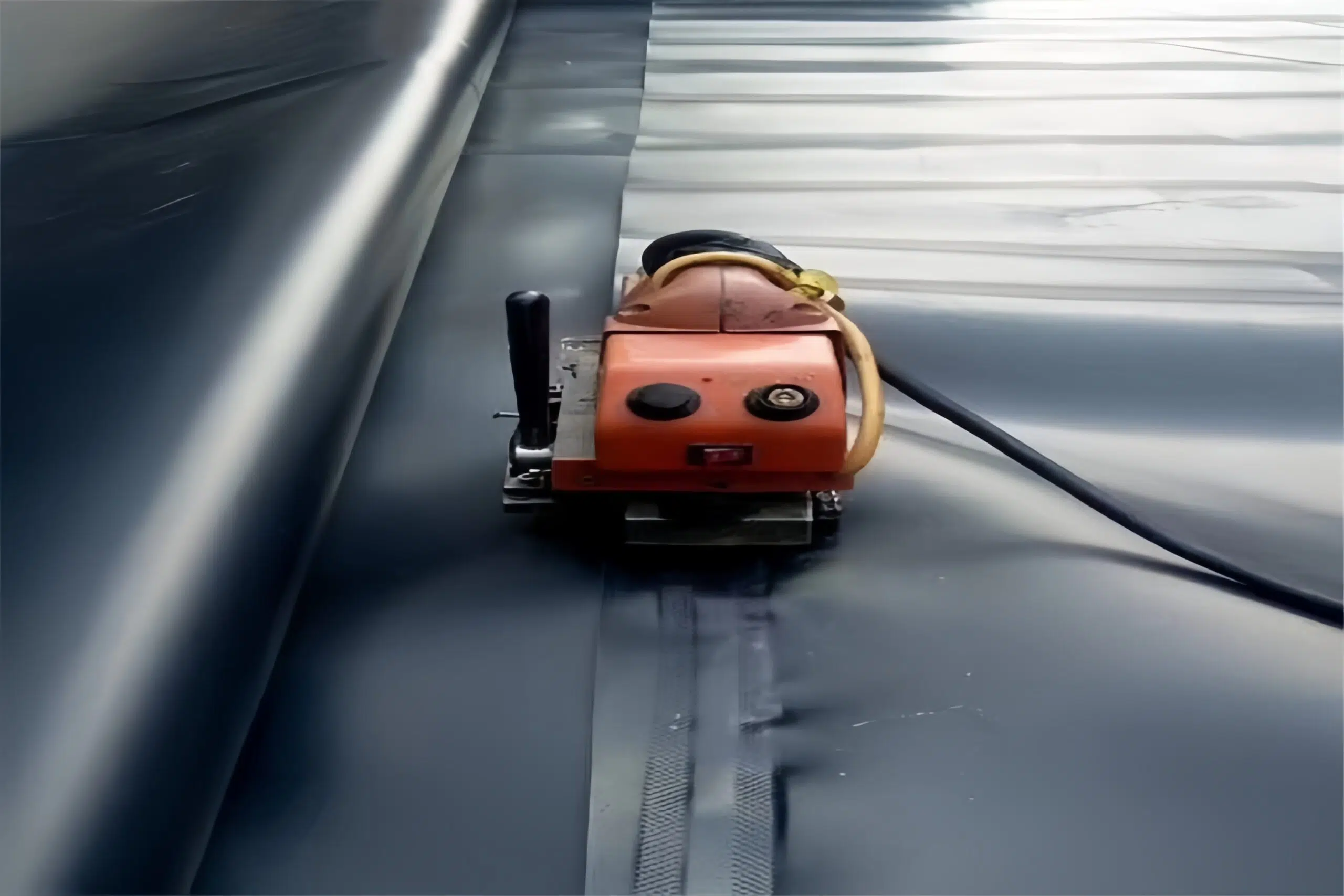

• Soldadora automática de cuña caliente: Este es el caballo de batalla para costuras largas y rectas. Utiliza una cuña calentada para derretir las superficies superpuestas de dos láminas de geomembrana mientras los rodillos aplican una presión constante para fusionarlas. Para membranas más gruesas (1,0 mm y más), se utilizan modelos más grandes con rodillos de acero para proporcionar una presión adecuada. Para membranas más delgadas (por debajo de 1,0 mm), se prefieren unidades más pequeñas con rodillos de goma y menor potencia para evitar dañar el material.
• Soldador de extrusión portátil: Esta herramienta es esencial para trabajos detallados, reparaciones y soldaduras en espacios reducidos donde el soldador de cuña caliente no puede funcionar. Funciona como una pistola de pegamento para soldar plástico: calienta una varilla de soldadura de plástico y extruye una gota fundida de HDPE en el área de la costura para crear una unión fuerte y continua. Se utiliza para parches, fundas de tuberías y detalles de esquinas.
• Pistola de aire caliente: Se utiliza para soldadura por puntos temporal para mantener los paneles en su lugar antes del paso de soldadura principal y para trabajos de reparación menores.

Equipos de prueba y control de calidad

• Caja de vacío: Una caja transparente con una junta de goma blanda, que se utiliza con un compresor para realizar pruebas no destructivas en soldaduras de extrusión.
• Kit de prueba de presión de aire: Incluye manómetro y aguja para probar la integridad del canal de aire en soldaduras por fusión de doble vía.
• Tensiómetro: Un dispositivo de campo portátil que se utiliza para realizar pruebas destructivas de pelado y corte en tiras de soldadura de prueba, garantizando que los parámetros de soldadura sean correctos.

Herramientas generales

• Amoladoras para preparar superficies antes de la soldadura por extrusión.
• Cuchillos, tijeras y cintas métricas.
• Sacos de arena para anclaje temporal.
• Artículos de limpieza (trapos y disolvente si es necesario, aunque suele ser suficiente agua).

3. Preparación y configuración del sitio antes de soldar

El éxito de la instalación de una geomembrana se determina mucho antes de que se realice la primera soldadura. La preparación meticulosa no es negociable y proporciona la base para un sistema de revestimiento duradero y duradero.

Preparación de subrasante

La subrasante es el suelo o capa base sobre la cual se colocará la geomembrana. Debe estar preparado para que sea una superficie lisa, estable e inflexible. El proceso implica:

1. Topografía y limpieza: El área se inspecciona para garantizar que cumpla con las elevaciones de diseño. Se debe eliminar por completo toda la vegetación, rocas grandes, tocones de árboles, raíces y escombros.
2. Compactación: El suelo se compacta a la densidad especificada en los planos del proyecto. Esto evita futuros asentamientos que podrían estresar el transatlántico.
3. Acabado superficial: La superficie final debe ser lisa y libre de objetos punzantes. Cualquier saliente o grava gruesa que no se pueda eliminar debe cubrirse con una capa amortiguadora, como una capa mínima de arena de 15 cm (6 pulgadas). Una pasada final con un compactador de tambor liso garantiza una superficie uniforme.

Contrapiso geotextil

En muchas aplicaciones, especialmente sobre subrasantes rocosas o cuestionables, se necesita un protector geotextil no tejido se instala directamente sobre la subrasante preparada. Esto agrega una capa crítica de protección contra pinchazos, actuando como un colchón entre el suelo y el revestimiento de HDPE. Para este fin es habitual un geotextil con un peso mínimo de 300 g/m².

Diseño e implementación del panel

Una vez preparado el sitio, los paneles de geomembrana se despliegan de acuerdo con un plan de distribución de paneles aprobado.

• Los rollos deben desplegarse utilizando una barra espaciadora en una excavadora u otro equipo para evitar arrastrarlos por el suelo.
• Es preferible trabajar en días tranquilos para evitar que el viento entre bajo las sábanas, lo que puede resultar extremadamente peligroso.
• Los paneles deben colocarse con una superposición predeterminada, generalmente de 10 a 15 cm (4 a 6 pulgadas), para permitir la soldadura.
• Es importante dejar cierta holgura (3-5%) en el material para tener en cuenta la expansión y contracción térmica, pero evitar arrugas excesivas, que pueden crear problemas durante la soldadura y el relleno.

4. Procedimiento de soldadura de geomembrana de HDPE paso a paso

La soldadura es una habilidad técnica que requiere capacitación, precisión y atención constante al detalle. El proceso se puede dividir en dos métodos principales: soldadura por fusión para costuras largas y soldadura por extrusión para trabajos detallados.

Soldadura por fusión (Método de cuña caliente)

Esto se utiliza para las uniones del campo primario que conectan los paneles principales.

1. Preparación de la costura: Asegúrese de que el área de superposición esté limpia, seca y libre de polvo, barro o humedad. El ancho de superposición requerido (generalmente de 10 a 15 cm) debe ser el mismo.
2. Soldadura de prueba: Antes de iniciar la soldadura de producción cada día, y cada vez que las condiciones cambien, se debe realizar una soldadura de prueba en piezas sobrantes de la geomembrana del proyecto. Luego, esta tira reactiva se corta y se prueba con un tensiómetro de campo para verificar que los ajustes de temperatura, velocidad y presión del soldador sean correctos.
3. Soldadura: El soldador de cuña caliente se inserta en el solape. A medida que se desplaza automáticamente a lo largo de la costura, la cuña calentada derrite las superficies opuestas y los rodillos de presión las fusionan inmediatamente. Un operador competente guía la máquina para garantizar que siga recto y mantenga un ritmo constante. Este proceso crea una soldadura de doble vía con un pequeño canal de aire en el medio, cuya continuidad se puede probar.

Soldadura por extrusión

Este método manual se utiliza para reparaciones, parches y soldadura alrededor de tuberías, sumideros y esquinas.

1. Preparación de la superficie: El área a soldar se debe raspar ligeramente con una amoladora para eliminar la capa superficial oxidada y crear una textura rugosa a la que se pueda adherir el plástico fundido. Luego se debe limpiar el área de todo el polvo. Para membranas de más de 2 mm de espesor, el borde del parche debe biselarse en un ángulo de 45° para permitir una soldadura más fuerte.
2. Virada: El parche o funda se fija temporalmente con tachuelas utilizando una pistola de aire caliente.
3. Soldadura: El operador utiliza el soldador de extrusión para colocar una gota continua de HDPE fundido sobre la costura preparada. El operador debe moverse a una velocidad constante, aplicando una presión constante con la zapata de teflón del soldador para garantizar una soldadura sólida y sin huecos. El extruido debe fluir uniformemente a ambos lados del cordón, lo que indica una buena fusión.

5. Guía de parámetros de soldadura: referencia de espesor, temperatura y velocidad

Lograr una soldadura perfecta requiere equilibrar tres variables clave: temperatura, velocidad y presión. Estos parámetros no son fijos; Dependen del espesor de la geomembrana y de las condiciones climáticas ambientales. Los valores siguientes son un punto de partida general para soldaduras de prueba, pero los ajustes finales siempre deben confirmarse mediante pruebas destructivas.

Espesor de la membrana	Tipo de soldador	Rango de temperatura recomendado (°C)	Rango de velocidad recomendado (m/min)	Notas
00,5 mm - 1,0 mm	Cuña caliente pequeña	280 - 360	1,5 - 2,5	Requiere menor presión para evitar adelgazar el material. Muy sensible al sobrecalentamiento.
1,5 milímetros	Cuña caliente estándar	300 - 400	1,0 - 1,8	Este es el rango más común para muchos proyectos medioambientales y de vertederos.
2,0 milímetros - 2,5 milímetros	Cuña caliente grande	350 - 450	0.8 - 1.5	Requiere mayor presión y temperatura para asegurar la fusión completa a través del material más grueso.
Soldadura por extrusión	Extrusora portátil	220 - 280 (Extruido) / 300 - 350 (Aire Caliente)	0.2 - 0.5	La velocidad se controla manualmente. Concéntrese en un cordón consistente y un flujo uniforme de extruido.

Nota importante: Las temperaturas ambiente más frías requieren temperaturas de soldadura más altas y/o velocidades más lentas. Las temperaturas ambiente más altas requieren temperaturas de soldadura más bajas y/o velocidades más rápidas. Realice siempre una soldadura de prueba para calibrar.

6. Métodos de control de calidad y pruebas de campo (estándares ASTM)

El control de calidad no es una ocurrencia tardía; es una parte integral del proceso de instalación. Se debe demostrar que cada centímetro de soldadura está libre de fugas. Utilizamos una combinación de métodos de prueba destructivos y no destructivos basados ​​en estándares ASTM reconocidos internacionalmente.

Ensayos no destructivos (END)

END se realiza en el 100% de todas las uniones del campo para asegurar su continuidad.

• Prueba de presión de aire (ASTM D5820): Esta prueba se utiliza para soldaduras por fusión de doble vía. Se sella el canal de aire entre las dos soldaduras en ambos extremos y se inserta una aguja. El canal se presuriza a un nivel específico (por ejemplo, 25-30 psi) y se monitorea durante 5 minutos. Una pérdida de presión indica una fuga en la costura.
• Prueba de caja de vacío (ASTM D5641): Este método se utiliza para todas las soldaduras de extrusión. Se aplica una solución jabonosa a la costura y se coloca la caja de vacío sobre ella, creando un sello con su junta de goma. Se crea un vacío. Si aparecen burbujas en la solución jabonosa, indica una fuga.

Pruebas Destructivas (DT)

Destructive tests are performed on the trial welds made at the start of each day and typically every 4-5 hours of production welding. A sample approximately 30 cm long and 2-3 cm wide is cut from the test seam and tested for both peel and shear strength using a field tensiometer (ASTM D6392). The weld must hold, and the failure must occur in the parent material (a "[Film Tear Bond" o FTB), no dentro de la soldadura misma. Esto confirma que los parámetros de soldadura son correctos.

7. Identificación y solución de problemas de defectos comunes de soldadura

Incluso los técnicos experimentados pueden tener problemas. Saber identificarlos y corregirlos inmediatamente es señal de un equipo profesional.

Defectos comunes de soldadura

• Soldadura en frío: La soldadura se puede retirar manualmente. Parece opaco o tiene una superficie irregular.
  • Causa: La temperatura es demasiado baja o la velocidad es demasiado alta.
  • Solución: Aumente la temperatura y/o disminuya la velocidad. Vuelva a soldar el área después de preparar la superficie.
• Soldadura sobrecalentada (soldadura quemada): El área de soldadura está quemada, quebradiza y puede tener rastros de humo.
  • Causa: La temperatura es demasiado alta o la velocidad es demasiado lenta.
  • Solución: Disminuya la temperatura y/o aumente la velocidad. La sección dañada debe cortarse y repararse con un parche soldado por extrusión.
• "Fishmouth" o Arruga: Una arruga en la sábana se dobla en la costura, creando un canal para las fugas.
  • Causa: Disposición inadecuada del material o arrugas en la lámina.
  • Solución: Corte la boca de pescado a lo largo de la costura y luego cubra toda el área con un parche soldado por extrusión.
• Flujo desigual de extruido: Para soldaduras por extrusión, el cordón de plástico fundido es inconsistente o tiene espacios.
  • Causa: Velocidad de desplazamiento inconsistente, preparación inadecuada de la superficie o un problema con el extrusor.
  • Solución: Pula la soldadura defectuosa, vuelva a preparar la superficie y vuelva a soldar, concentrándose en una velocidad y presión constantes.

8. Medidas de seguridad y mejores prácticas durante la instalación

Un sitio de instalación de geomembranas es una zona de construcción con peligros únicos. La seguridad debe ser la máxima prioridad para todos los miembros de la tripulación.

• Equipo de Protección Personal (EPP): Todo el personal debe usar EPP adecuado, incluidos cascos, gafas de seguridad, botas con punta de acero y guantes, especialmente al manipular equipos calientes.
• Seguridad eléctrica: Los equipos de soldadura consumen mucha energía. Todos los generadores, cables y conexiones deben estar en buenas condiciones, debidamente conectados a tierra y mantenidos alejados del agua.
• Manejo de equipos calientes: Los soldadores trabajan a temperaturas extremadamente altas (hasta 450°C). Deben manipularse con cuidado y colocarse en soportes designados resistentes al calor cuando no estén en uso. Nunca deje un soldador caliente desatendido sobre la geomembrana.
• Condiciones climáticas: La instalación debe detenerse durante la lluvia, vientos fuertes u otras condiciones climáticas adversas. El viento puede levantar los paneles, creando un riesgo grave para la seguridad y potencialmente dañando el revestimiento. Soldar en temperaturas extremas (por debajo de 4°C o por encima de 35°C) requiere procedimientos especiales y soldaduras de prueba frecuentes.
• Pistas: Trabajar en pendientes presenta un riesgo de resbalones y caídas. Es posible que se requieran cuerdas y arneses de seguridad.

9. Verificación final y conclusiones clave para el desempeño a largo plazo

Los pasos finales de la instalación garantizan la calidad del trabajo y proporcionan la documentación necesaria para la aprobación del proyecto.

• Inspección final: Se realiza una inspección visual minuciosa de toda el área revestida. Se verifican todas las soldaduras y cualquier defecto identificado se marca, repara y vuelve a probar.
• Anclaje: En las zanjas de anclaje, la geomembrana se coloca dentro de la zanja y ésta se rellena cuidadosamente con tierra compactada para proporcionar una terminación mecánica permanente para el sistema de revestimiento.
• Relleno y Protección: Tan pronto como sea posible después de completar la soldadura y el control de calidad, se debe colocar la capa de cubierta protectora (tierra, arena o geotextil). Esto protege la geomembrana de la exposición a los rayos UV, los cambios de temperatura y los daños mecánicos.
• Documentación: Los registros meticulosos son esenciales. El paquete de documentación final debe incluir dibujos de obra que muestren un mapa de todos los paneles y uniones, un registro de todos los resultados de las pruebas destructivas y no destructivas y un registro de todas las reparaciones.

Conclusión

Una instalación exitosa de geomembrana de HDPE es un testimonio de precisión, experiencia y un enfoque sistemático. No se trata sólo de colocar plástico; se trata de construir un sistema de contención transparente y de alta integridad desde cero. Si sigue estos pasos, desde una meticulosa preparación del sitio hasta un riguroso control de calidad, se asegurará de que las propiedades superiores del material HDPE se realicen plenamente, proporcionando una protección sólida, confiable y duradera para su proyecto crítico.
