If a landfill’s liner is its shield, the leachate collection layer is its safety valve. A blocked or inefficient drainage system can cause toxic liquid to build up, placing immense pressure on the liner and risking a catastrophic failure.
This guide provides a practical comparison of the three primary materials used for leachate collection layers: traditional gravel, modern geonets, and integrated geocomposites. I will explain how to select the right material based on your landfill’s specific design, waste type, and long-term performance goals.
Choosing the right drainage material is a critical decision that impacts not only environmental safety but also construction efficiency and the valuable airspace of your facility. Let’s start by defining the exact role this crucial layer plays in a modern landfill.

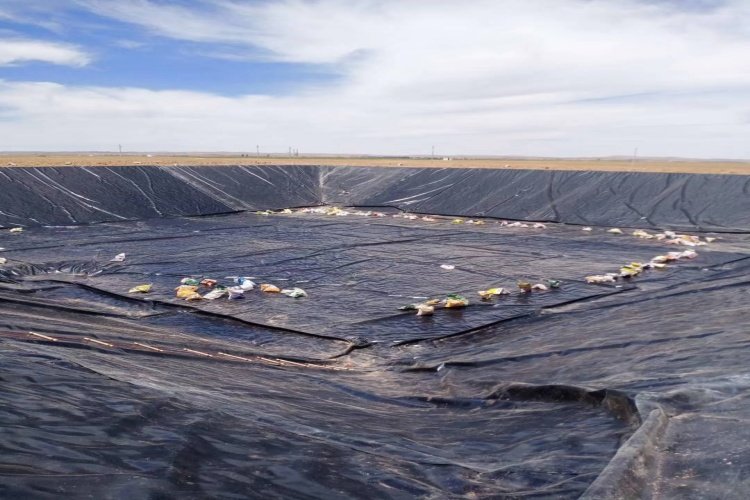

Роль слоя сбора фильтрата в системах захоронения отходов
Слой сбора фильтрата, официально называемый системой сбора и удаления фильтрата (LCRS), представляет собой специально разработанный слой высокопроницаемого материала, размещенный непосредственно поверх основного геомембранного слоя. Его функция абсолютно важна и служит трем основным целям.
Во-первых, он предназначен для быстро собирать и транспортировать фильтрат в отстойник или пункт сбора для очистки. Эффективно удаляя жидкость, он предотвращает ее застой и накопление на поверхности системы вкладышей.
Во-вторых, оно должно ограничить гидравлический напор. Environmental regulations strictly limit how deep the leachate can get on top of the liner, often to a maximum of 30 cm (1 foot). High liquid pressure, or "head," может значительно увеличить скорость утечки через любые потенциальные отверстия или дефекты в геомембране. Эффективная система LCRS поддерживает это давление на безопасном минимальном уровне.
Наконец, это играет роль в защита системы вкладышей. В зависимости от материала он может действовать как подушка, защищая геомембрану от проколов первоначальными слоями мусора или строительной техники, сохраняя тем самым целостность всей системы локализации.
Ключевые требования к характеристикам материалов для сбора фильтрата
Чтобы надежно выполнять эти функции в течение десятилетий под горами мусора, материалы, используемые в LCRS, должны соответствовать нескольким ключевым требованиям к производительности.
- Гидравлическая проводимость: Это мера того, насколько легко жидкость может проходить через материал. Высокая проводимость необходима для эффективного дренажа.
- Коэффициент пропускания под нагрузкой: More important than just conductivity is the material’s in-plane flow capacity, or transmissivity, после он был сжат огромным весом лежащих выше отходов. Материал может хорошо дренироваться в лаборатории, но его характеристики могут значительно снизиться, если он подвергнется реальному давлению.
- Сопротивление засорению: LCRS должен противостоять засорению мелкими частицами почвы, биологическому росту (биозасорению) и химическим осадкам в течение всего расчетного срока службы. Засорение снижает пропускную способность и может привести к сбою системы.
- Химическая стойкость: Материал должен быть химически инертным и не разлагаться под воздействием агрессивного химического коктейля фильтрата свалки.
- Долгосрочная стабильность: Материал должен сохранять свою структурную целостность и дренажные характеристики в течение многих десятилетий без значительного сжатия, ползучести или деградации.
Гравийные дренажные слои: традиционное решение и конструктивные соображения
Гравий уже много лет является традиционным материалом для слоев сбора фильтрата. Типичная конструкция включает в себя толстый слой, часто 300–500 мм (12–20 дюймов), чистых округлых камней определенного размера, окруженный сетью перфорированных трубок для сбора.
Его основным преимуществом является высокая гидравлическая проводимость и отличные характеристики под нагрузкой, поскольку камни создают высокопористую, прочную структуру, которую трудно сжать. Однако гравий имеет существенные недостатки при современном проектировании свалок.
Во-первых, это крупный потребитель ценного воздушного пространства свалок; Слой гравия толщиной 500 мм на большой ячейке свалки представляет собой тысячи кубических метров, которые можно было бы использовать для мусора. Во-вторых, стоимость поиска, промывки и транспортировки подходящего гравия может быть очень высокой. Наконец, что наиболее важно, это представляет значительный риск для лежащей в основе геомембраны. По моему опыту, острые края гравия являются основной причиной повреждения облицовки во время строительства. Некоторые отраслевые исследования показывают, что более 70% всех проколов геомембраны вызваны непосредственно укладкой дренажного слоя из гравия.. Этот риск требует использования толстого защитного геотекстиля, что увеличивает стоимость и сложность.
Дренажные слои Geonet: синтетический вариант с высокой пропускаемостью
Геосетка – это геосинтетический материал, изготовленный из полиэтилен высокой плотности (HDPE) ребра, которые выдавливаются, образуя сетчатую структуру. Эта структура создает открытые каналы, которые обеспечивают высокий поток жидкостей и газов в плоскости. Геосетки — это современная альтернатива гравию, разработанная специально для дренажа.
Ключевым преимуществом геосетки является ее чрезвычайно высокая пропускная способность (проницаемость) при очень тонком профиле, обычно толщиной всего 5-8 мм. Это экономит огромное количество воздушного пространства по сравнению со слоем гравия. Геосетки, изготовленные из полиэтилена высокой плотности, химически стойкие и долговечные.
Однако производительность геосетки во многом зависит от ее поведения при сжатии. Под огромным давлением глубокой свалки ребра могут сжиматься, а каналы потока уменьшаться. Крайне важно выбрать геосетку, рассчитанную на максимальную нагрузку, предусмотренную проектом вашей свалки. Кроме того, геосетка, используемая отдельно, подвержена засорению мелкими частицами, поэтому ее необходимо использовать в сочетании с геотекстильными фильтрами с обеих сторон.

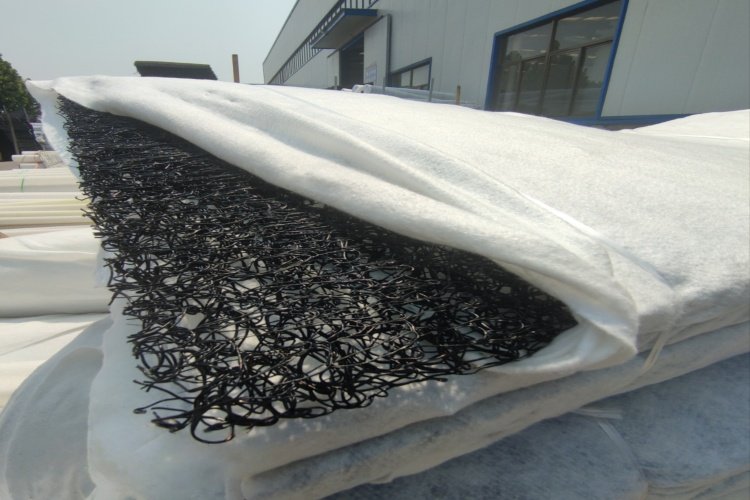

Геокомпозитные дренажные слои: Geonet + Geotextile Systems
А геокомпозит это логическая эволюция геосети. Это продукт заводского изготовления, который соединяет сердцевину геосетки с одним или двумя слоями нетканого геотекстиля. Это создает универсальную систему дренажа, фильтрации и защиты.
Типичный трехслойный геокомпозит работает следующим образом:
- Верхний геотекстиль: Действует как защитная подушка и первичный фильтр.
- Ядро Геонет: Обеспечивает дренажные каналы с высокой пропускной способностью.
- Нижний геотекстиль: Выполняет функции первичного фильтра, предотвращая засорение геосетки мелкими частицами отходов, а также обеспечивает защиту расположенной ниже геомембраны.
Преимущества значительны. Он обеспечивает те же преимущества экономии места и высокой пропускной способности, что и геосетка, а также решает проблемы засорения и защиты. Установка выполняется быстро и эффективно, поскольку один рулон материала выполняет множество функций, сокращая трудозатраты и время работы оборудования. Эта интегрированная система теперь является стандартом для высокопроизводительный сбор фильтрата во многих современных проектах свалок.
Сравнение гравийных, геосеточных и геокомпозитных дренажных систем
Выбор между этими тремя вариантами предполагает компромисс между производительностью, стоимостью и эффективностью строительства. В этой таблице приведены ключевые различия, которые помогут вам принять решение.
| Особенность | Гравий | Geonet (с геотекстилем) | Геокомпозит |
|---|---|---|---|
| Толщина/воздушное пространство | Очень толстый (300-500 мм), большой расход воздушного пространства. | Очень тонкий (всего 6–10 мм), отличная экономия воздушного пространства. | Очень тонкий (6-10 мм), отличная экономия воздушного пространства. |
| Производительность под нагрузкой | Отличный, очень устойчив к сжатию. | Хорошо, но расход может уменьшиться при очень высоких нагрузках(>400 кПа). Требует тщательного выбора. | Хорошая, та же производительность, что и у ядра Geonet, но слои ткани помогают распределять нагрузку. |
| Защита лайнера | Бедный. Высокий риск прокола без очень прочного защитного геотекстиля. | Умеренный. Требует отдельных защитных слоев. | Отличный. Интегрированный геотекстиль обеспечивает встроенную защиту. |
| Эффективность установки | Медленно, трудоемко, требует тяжелой техники. | Умеренный. Требует размещения нескольких отдельных слоев. | Отличный. Быстрая и эффективная установка одного продукта. |
| Сопротивление засорению | Хорошо, но со временем может произойти засорение минералами. | Требуются отдельные геотекстильные фильтры для предотвращения засорения частицами. | Отличный. Интегрированная фильтровальная ткань предназначена для предотвращения засорения. |
| Материал & Транспортные расходы | Может быть очень высоким, особенно если поблизости нет подходящего гравия. | Стоимость материала ниже, чем у геокомпозита, но требует отдельной покупки геотекстиля. | Более высокая первоначальная стоимость материала, но часто более низкая общая стоимость установки. |
Факторы проектирования, влияющие на выбор материала
Оптимальный выбор не одинаков для каждого проекта. Как поставщик, мы всегда советуем клиентам учитывать несколько ключевых факторов проектирования, прежде чем сделать окончательный выбор.
- Глубина и нагрузка полигона: Чем выше стог отходов, тем больше сжимающая нагрузка. Для очень глубоких свалок (>40 метров), долговременная прочность на сжатие геосетки/геокомпозита является критическим параметром проектирования. При нагрузках более 400 кПа может потребоваться гибридная конструкция с тонким слоем геокомпозита и защитным слоем гравия сверху, чтобы помочь распределить нагрузку.
- Тип отходов: Leachate from MSW, hazardous waste, and industrial sludge has different chemical compositions and clogging potential, which may influence the choice of polymer (e.g., HDPE) and the geotextile filter’s properties.
- Угол наклона: Укладывать и поддерживать толстый слой гравия на крутых склонах (например, 2,5H:1V) чрезвычайно сложно и небезопасно. Геокомпозиты являются очевидным выбором для дренажа склонов, поскольку их легко закрепить и установить под любым углом.
- Нормативные требования: Местные экологические нормы могут предписывать конкретную толщину дренажного слоя или стандарты производительности (например, для объектов по переработке опасных отходов), которые могут определять выбор материала.
- Стоимость и доступность: Необходимо учитывать общую стоимость проекта. Хотя геокомпозит может иметь более высокую первоначальную стоимость материала, он может привести к значительной экономии на покупке гравия, транспортировке, монтажных работах и, что наиболее важно, к доходам от увеличения воздушного пространства свалок.
Сценарии применения и рекомендуемый выбор материалов
Вот некоторые распространенные сценарии и типичные материальные решения, которые мы видим на местах.
Полигоны опасных отходов
Эти объекты требуют высочайшего уровня безопасности, часто с использованием систем с двойными футеровками и строгими ограничениями на содержание фильтрата. Типичная конструкция представляет собой высокопроизводительную геокомпозит укладывается непосредственно на геомембрану, иногда дополняется слоем гравия толщиной 150-250 мм и густой сетью труб для обеспечения максимальной эффективности и резервирования дренажа.
Полигоны твердых бытовых отходов (ТБО)
Для базы современного полигона ТБО гибридный подход весьма эффективен. Мы часто рекомендуем геокомпозит слой для обеспечения защиты и фильтрации хвостовика, покрытый более тонким, чем традиционный, слоем гравия (например, 250 мм вместо 500 мм). Это обеспечивает баланс между стоимостью, производительностью и экономией воздушного пространства. Для боковых откосов геокомпозит в одиночку почти всегда лучшее решение.
Строительство & Снос (С&Г) Свалки
Поскольку С&Отходы D образуют менее опасный фильтрат, и нормативные требования часто менее строгие, что является традиционным дренажный слой из гравия (с защитным геотекстилем) может быть достаточным и экономически выгодным решением.
Интеграция с геомембранами и GCL
Слой сбора фильтрата не является изолированным компонентом; это часть интегрированной системы. Его конструкция должна быть совместима со слоями, находящимися под ним, в первую очередь с геомембраной HDPE и, возможно, с геосинтетическим глиняным вкладышем (GCL).
Самый важный момент – защита. Используя геокомпозит при прямом контакте с геомембраной является отличным способом обеспечить защитную подушку от повреждений от вышележащих материалов или строительного движения. Нижний геотекстиль композита предотвращает контакт острых камней или частиц с основным вкладышем. Такая совместимость гарантирует, что выбор дренажного слоя улучшит, а не поставит под угрозу производительность всей системы защитной оболочки.
Заключение
Современная тенденция в проектировании свалок – это явный переход от толстых традиционных слоев гравия к более эффективным и надежным геосинтетическим решениям. Геокомпозиты, в частности, предлагают превосходный баланс дренажных характеристик, защиты облицовки, экономии воздушного пространства и эффективности установки. Тщательно оценив конкретные нагрузки, уклоны и нормативные требования вашего проекта, вы можете выбрать систему сбора фильтрата, которая обеспечит экологическую безопасность и максимизирует экономическую ценность вашей свалки.
