Choosing the right geomembrane for a heap leach pad is one of the most critical decisions in a mining project. The liner is the primary barrier containing valuable process solutions and preventing environmental contamination. A failure isn’t just a leak; it’s a direct hit to your bottom line and a major environmental liability.

This guide provides a balanced, head-to-head comparison of the two leading geomaterials: High-Density Polyethylene (HDPE) and Linear Low-Density Polyethylene (LLDPE). I’ll break down the advantages and limitations of each to help you select the right liner for the unique demands of your heap leach operation.

Введение: Важность выбора футеровки при добыче кучным выщелачиванием

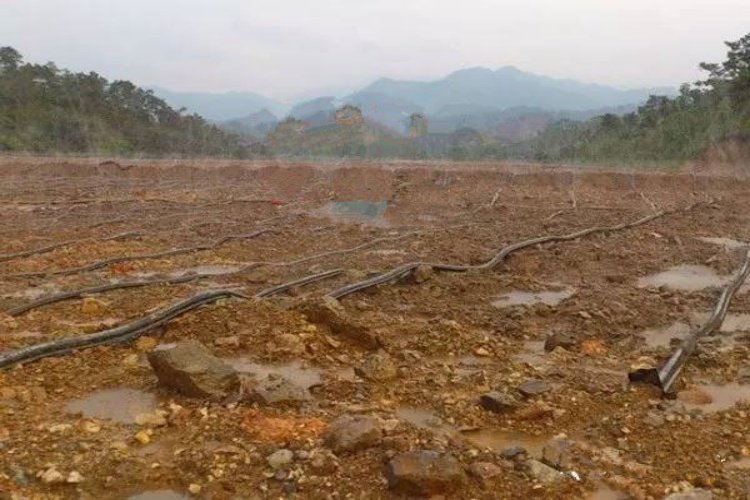

First, let’s set the stage. Heap leaching is a process where a chemical solution, such as cyanide for gold or acid for copper, is irrigated over a large pile or "heap" измельченной руды. Раствор растворяет целевые металлы по мере того, как он просачивается через кучу, собирается системой лайнеров у основания, а затем обрабатывается для извлечения металла.

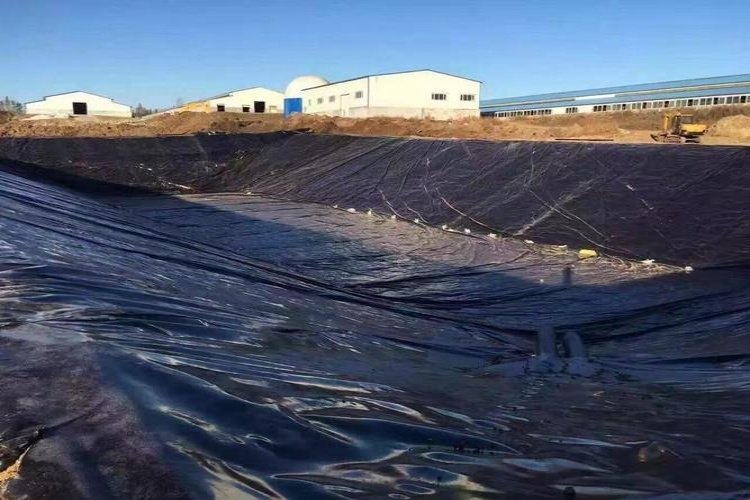

The геомембранный вкладыш является сердцем этой системы. Его задача — быть идеально герметичным резервуаром, обеспечивающим сбор каждой капли ценного, богатого металлами раствора. Риски отказа хвостовика огромны, включая потерю дохода из-за утечек раствора, дорогостоящий ремонт, простои проекта и серьезный ущерб окружающей среде, если загрязняющие вещества попадут в почву и грунтовые воды.

Обзор основных материалов: HDPE против LLDPE

Хотя оба полиэтилена являются полиэтиленом, HDPE и LLDPE имеют разные молекулярные структуры, которые придают им совершенно разные физические свойства.

• HDPE (полиэтилен высокой плотности): Изготовлен из полимера с более линейной молекулярной структурой, что приводит к более высокой плотности. Это делает материал более жестким, прочным и устойчивым к химическим веществам. Это традиционный стандарт для приложений защитной оболочки.
• LLDPE (линейный полиэтилен низкой плотности): Включает короткие разветвления в свою молекулярную структуру, предотвращая плотную упаковку полимерных цепей. Это приводит к более низкой плотности, что придает материалу гораздо большую гибкость и удлинение (растяжение).

Это фундаментальное различие является источником всех их плюсов и минусов.

Свойство	ПНД	ЛПЭНП
Плотность	Выше (например, ≥0,941 г/см³)	Нижний (например, 0,920–0,939 г/см³)
Жесткость	Высокий (жесткий и прочный)	От среднего до низкого (очень гибкий)
Гибкость	Умеренный	Высокий
Устойчивость к растрескиванию под напряжением (ESCR)	Хороший	Отличный
Типичная толщина в горнодобывающей промышленности	1,5–2,5 мм (60–100 мил)	1,0–2,0 мм (40–80 мил)

Требования к производительности для футеровок для кучного выщелачивания

Прежде чем сравнивать их, мы должны понять, чего мы требуем от лайнера в этих суровых условиях.

1. Химическая стойкость: Он должен выдерживать постоянное воздействие агрессивных растворов, таких как кислота с низким pH или цианид с высоким pH, в течение десятилетий.
2. Несущая способность: Оно должно выдержать огромное давление. Современные трубы кучного выщелачивания могут достигать высоты 150 метров, создавая давление более 2500 кПа — в десять раз больше, чем на типичной свалке.
3. Устойчивость к растрескиванию под напряжением: Он должен противостоять растрескиванию под длительным напряжением, вызванным массивной рудной нагрузкой и любой неравномерной осадкой грунта под ним.
4. Долгосрочная долговечность: Он должен сохранять свою целостность от воздействия ультрафиолета во время установки и на протяжении всего срока службы.

Преимущества геомембраны HDPE при кучном выщелачивании

HDPE не зря остается наиболее широко используемой геомембраной в мире. Он имеет долгую и успешную историю в горнодобывающей отрасли.

• Отличная химическая стойкость: HDPE’s dense, highly crystalline structure provides a superior barrier against a broad range of chemicals, making it exceptionally reliable for long-term containment of both acidic and alkaline solutions.
• Высокая устойчивость к проколу и разрыву: Присущая ему жесткость и высокая прочность на разрыв обеспечивают ему превосходную устойчивость к проколам и разрывам от острых камней или дорожного движения.
• Превосходная производительность при высоких сжимающих нагрузках: The material’s high modulus means it doesn’t deform easily under the immense weight of an ore stack.
• Подтвержденный послужной список: For decades, HDPE has been the go-to liner for large-scale mining projects. It is a known quantity with a vast database of successful case histories, making it a "safe" и надежный выбор для инженеров.

Преимущества и ограничения геомембраны LLDPE

ЛПЭНП является претендентом, завоевавшим в последние годы значительную долю рынка, особенно в решении конкретных задач кучного выщелачивания.

Преимущества

• Высокая гибкость и удлинение: This is LLDPE’s standout feature. It can stretch over 700% before breaking. This allows it to conform easily to uneven subgrades and, more importantly, to absorb strains from differential settlement without failing.
• Превосходная устойчивость к растрескиванию под напряжением (ESCR): Его гибкая молекулярная структура делает его более устойчивым к растрескиванию при длительном напряжении, что является решающим преимуществом для облицовки на дне очень глубоких отвалов.
• Более простая установка: Его гибкость облегчает управление и развертывание на сложной местности. Из него также можно на заводе изготовить панели большего размера, что уменьшает количество необходимых швов.

Ограничения

• Более низкая устойчивость к проколу (по данным лабораторных испытаний): В стандартизированных лабораторных испытаниях ЛПЭНП демонстрирует меньшую прочность на прокол, чем ПЭВП той же толщины.
• Снижение производительности при высоких сжимающих нагрузках: Его более низкая жесткость означает, что он может легче деформироваться под прямыми точечными нагрузками.
• Предполагаемый более короткий срок службы: Historically, there have been concerns about LLDPE’s long-term durability in very aggressive chemical or high-UV environments compared to HDPE.

ПЭВП и ЛПЭНП: ключевое сравнение производительности при кучном выщелачивании

This is where the choice gets interesting. It’s not just about a list of pros and cons; it’s about how the materials perform under heap-specific stresses.

Химическая стойкость

Победитель: HDPE (немного). Both materials offer good chemical resistance, but HDPE’s denser structure gives it a slight edge in resisting chemical diffusion over very long periods, making it the preferred choice for solution ponds and other areas of permanent, direct chemical contact.

Устойчивость к проколу

Победитель: ЛПЭНП (в поле). This is counterintuitive. While HDPE wins in a lab test, real-world performance is different. LLDPE’s flexibility allows it to deform and "absorb" the energy of a sharp point, distributing the stress over a larger area. HDPE’s stiffness causes it to resist, concentrating stress at the point of impact, which can lead to a puncture. For the complex, multi-axial stresses at the base of a heap, LLDPE’s flexibility often provides more practical puncture resistance.

Устойчивость к растрескиванию под напряжением

Победитель: ЛПЭНП (Четко). Самый большой риск для хвостовика под 150-метровым рудным штабелем — это долговременное растрескивание под напряжением. LLDPE был разработан для решения этой проблемы. Его способность расслабляться и удлиняться под постоянным напряжением значительно превосходит HDPE в предотвращении образования и распространения трещин под напряжением.

Устойчивость к ультрафиолетовому излучению и атмосферным воздействиям

Победитель: ПНД. Стандартный ПЭВП на основе технического углерода имеет проверенную и превосходную репутацию в плане долгосрочной устойчивости к разрушению под воздействием ультрафиолета. Это делает его лучшим выбором для любого применения с длительным пребыванием на солнце, например, для прудов с раствором или облицовки плотин.

Соображения стоимости: первоначальная стоимость и стоимость жизненного цикла

Первоначальные затраты на материалы для HDPE и LLDPE часто сопоставимы и колеблются в зависимости от рыночных условий. Однако истинная стоимость — это стоимость жизненного цикла.

• Стоимость установки: LLDPE’s flexibility can sometimes lead to faster installation and fewer field seams, potentially lowering labor costs.
• Долгосрочный риск: This is the most important factor. In a deep heap leach pad, a liner failure is catastrophic. If stress cracking is the primary failure risk, using LLDPE—even at a slightly higher initial cost—dramatically lowers the life-cycle cost by mitigating the risk of future repairs or replacement. Conversely, in a fully exposed application, HDPE’s UV resistance can lead to a longer life and lower overall cost.

Типичные сценарии применения и рекомендации

Итак, что вы выбираете? Это полностью зависит от приложения.

• Стандартные площадки кучного выщелачивания золота или меди (высота кучи < 100 м): ПНД проверенный и надежный выбор. Его химическая стойкость и долгая история делают его надежным выбором по умолчанию.
• Глубокие площадки кучного выщелачивания (высота отвала) > 130 м): ЛПЭНП становится все более рекомендуемым материалом. При таких экстремальных нагрузках его превосходная гибкость и устойчивость к растрескиванию становятся критически важными для долгосрочной эксплуатации.
• Временные, пилотные или вкл/выкл пэды: ЛПЭНП это отличный выбор. Его гибкость обеспечивает более быструю установку и лучшее соответствие основаниям, которые могут быть менее подготовлены, чем на постоянном объекте.
• Открытые пруды и каналы для раствора: ПНД является явным победителем благодаря своей превосходной устойчивости к ультрафиолетовому излучению.
• Композитные системы вкладышей: Этот инновационный подход использует лучшее из обоих миров. Общий дизайн является основным ЛПЭНП хвостовик, помещенный непосредственно под руду для выдерживания механических напряжений, со вторичным ПНД вкладыш под ним для максимальной гарантии сдерживания химикатов.

Вывод: какая геомембрана лучше подходит для кучного выщелачивания?

There is no single "better" geomembrane. The right question is, "Which is better for мое конкретное приложение?"

HDPE остается надежной рабочей лошадкой для широкого спектра стандартных приложений по локализации горнодобывающей промышленности, особенно там, где химическая и ультрафиолетовая стойкость являются главными приоритетами. Ее многолетний опыт работы обеспечивает беспрецедентную уверенность.

LLDPE стал современным решением для применений с высокими нагрузками. For new, deep heap leach pads where extreme loading and potential settlement pose a significant risk of stress cracking, LLDPE’s superior flexibility and durability under strain make it the more advanced engineering choice.

В конечном счете, ваш выбор должен быть осознанным решением, основанным на высоте отвалов, состоянии земляного полотна, климате и сроке службы. Понимая сильные стороны каждого материала, вы можете спроектировать систему хвостовиков, которая будет не только экономически эффективной, но также безопасной и надежной на протяжении всего срока службы вашей шахты.
