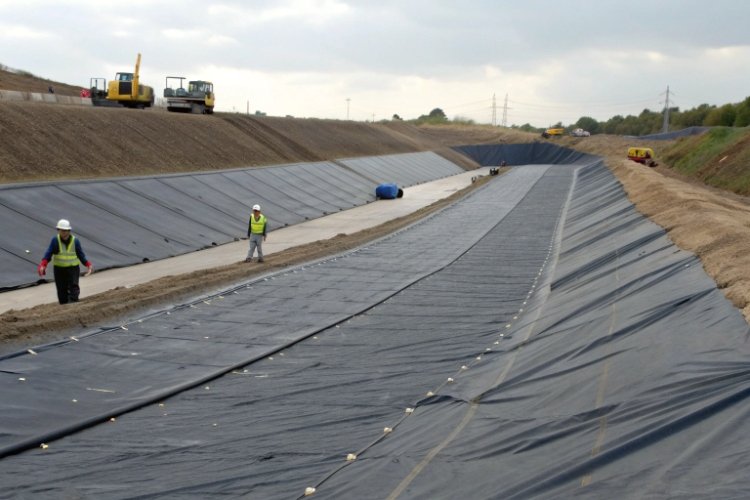

При установке геомембранного покрытия возникает соблазн думать о расположении панелей как о простой головоломке: как покрыть участок наименьшим количеством частей. Такой подход опасно ошибочен. Направление ваших швов не является ярлыком для установки; это важнейшее инженерное решение, которое напрямую влияет на распределение напряжений, устойчивость к утечкам и долгосрочную долговечность всей системы защитной оболочки.

Для любого масштабного геосинтетическое применениеОт простого пруда до сложной дамбы хвостохранилища, ориентацию пласта следует рассматривать как основной параметр проектирования. В этом руководстве объясняется, почему, используя условия свалки, где ставки высоки, чтобы проиллюстрировать действующие силы и изложить лучшие практики, которые обеспечивают долговечную и безопасную систему футеровок.

Давайте начнем с определения двух основных вариантов ориентации шва.

Что такое направление сшивания панелей?

A geomembrane system is constructed from large factory-produced rolls, or "panels," which are joined on-site with thermal welds to create a continuous, impermeable "seam." Ориентация этих пластов относительно топографии участка, особенно его склонов, является направлением пластов.

Существует два основных направления:

1. Параллельно склону (продольно): Seams run vertically, from the top of the slope (crest) to the bottom (toe). They follow the direction of gravity and the "line of maximum slope."
2. Перпендикулярно склону (поперечно): Швы проходят горизонтально поперек склона, перпендикулярно направлению силы тяжести.

Отраслевые стандарты и лучшие инженерные практики в подавляющем большинстве рекомендуют один и тот же подход: швы должны быть ориентированы. параллельно склону.

Почему направление сшивания является критически важным фактором при проектировании

Выбор ориентации швов параллельно уклону не является произвольным правилом; он основан на фундаментальной физике и материаловедении, которые определяют поведение лейнера под нагрузкой.

Распределение напряжений и передача нагрузки

Геомембрана HDPE значительно расширяется и сжимается при изменении температуры. На склоне это движение в основном происходит по самому длинному измерению — сверху вниз.

• Параллельные швы: Когда швы параллельны уклону, происходит тепловое расширение и сжатие. вдоль корпус панели. Сам шов, проходящий в том же направлении, не подвергается прямому растягивающему напряжению от этого движения.
• Поперечные швы: Если швы проходят горизонтально, вертикальное расширение и сжатие подкладки будет воздействовать непосредственно на швы, создавая значительные растягивающие напряжения. Этот постоянный стресс резко увеличивает риск длительного разрушения шва.

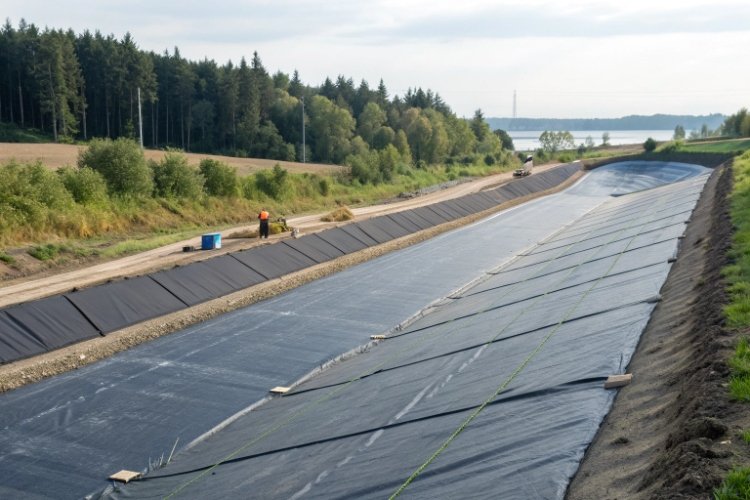

Целостность шва и борьба с морщинами

Морщины образуются в геомембранах из-за теплового расширения или осадки земляного полотна.

• Параллельные швы: Эти швы совпадают с естественным направлением осадки и образования складок на склоне. Подкладка может регулироваться и формировать волны более естественно, не создавая локальной нагрузки на швы.
• Поперечные швы: Морщины, образующиеся поперек горизонтального шва, создают острые точки концентрации напряжений, которые со временем могут привести к усталости и растрескиванию.

Влияние направления сварки на специфическое применение

Хотя этот принцип является универсальным, его важность возрастает в приложениях с высоким уровнем риска.

Свалки

Это наиболее требовательный сценарий из-за совокупности факторов: крутые склоны, огромные долговременные нагрузки от отходов, агрессивные фильтраты и требуемый срок службы 30-50 лет и более. Разрушение шва здесь может привести к необратимому загрязнению грунтовых вод. Поэтому, швы на откосах полигона должны быть ориентированы параллельно склону. На полу (основании) свалки, имеющем небольшой уклон, швы часто ориентируют перпендикулярно трубам для сбора сточных вод, чтобы избежать перекрестных сварных швов труб.

Хвостохранилища

Эти площадки характеризуются высоким гидравлическим давлением, динамическими нагрузками и значительным сейсмическим риском. Ориентация пласта имеет решающее значение для устойчивости склона и предотвращения разрушения пласта при сдвиге во время осадки или сейсмических событий.

Сточные воды и промышленные пруды

В этих случаях вкладыши подвергаются воздействию химикатов и частым термоциклам. Правильная ориентация шва предотвращает концентрацию напряжений в сварных швах, которые часто являются первыми точками, которые разрушаются при химическом воздействии и усталости.

Водохранилища и каналы

В каналах швы должны проходить параллельно направлению потока воды, чтобы предотвратить возникновение гидравлического сопротивления или точек размыва, которые могут поднять или повредить облицовку. В резервуарах швы на откосах должны следовать линии максимального уклона вниз к полу.

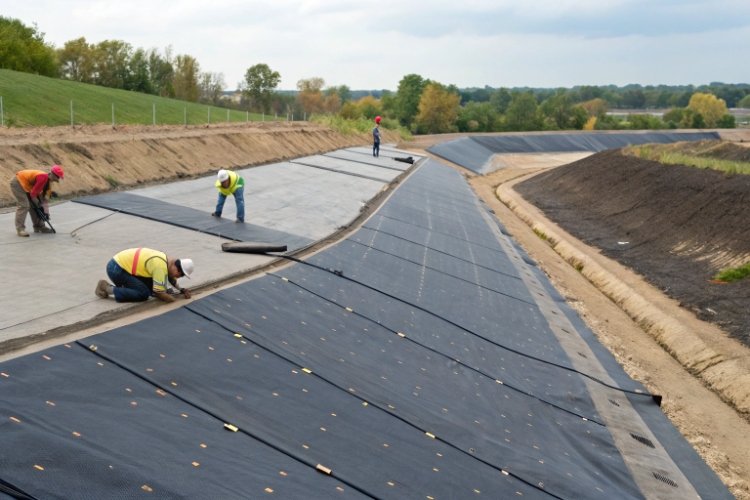

Распространенные ошибки направления стыковки панелей

Ошибки в разметке швов обходятся дорого, и их зачастую невозможно исправить после установки.

1. Игнорирование напряжений, вызванных уклоном: Самая распространенная ошибка — укладка панелей горизонтально поперек уклона просто потому, что это кажется проще или соответствует ширине рулона. Это принципиально игнорирует основное направление стресса и обрекает Шва на жизнь в постоянном напряжении.
2. Использование крестообразных швов: A "cross" seam, where four panels meet at a single point, is strictly prohibited in professional installations. This geometry creates an extreme point of stress concentration that is nearly impossible to weld perfectly and is highly prone to failure. The correct method is to use offset "T-shaped" швы.
3. Размещение швов в зонах повышенного напряжения: Швы ни в коем случае не должны располагаться в зонах известной концентрации напряжений. Ключевое правило – избегайте размещения швов в пределах 1,5 метров от гребня или основания склона., где лайнер переходит от плоского к наклонному.

Рекомендации по компоновке панелей и ориентации швов

Надежный план расположения швов разрабатывается на этапе проектирования, а не импровизируется на месте.

• Следуйте отраслевым стандартам: Международная ассоциация монтажников геосинтетических материалов (IAGI) и другие регулирующие органы четко заявляют: «В целом швы должны быть ориентированы параллельно линии максимального уклона».
• Отдайте приоритет наклонно-параллельной планировке: На любом склоне крутизной более 1:6 (16,7%) параллельная ориентация обязательна.
• Минимизируйте общую длину шва: Спроектируйте компоновку панелей так, чтобы минимизировать общее количество погонных метров швов. Это сокращает время и стоимость сварки и испытаний на обеспечение качества, а также снижает общее количество потенциальных точек отказа. Этого часто можно достичь, используя более широкие рулоны геомембраны.
• Тщательно планируйте переходы: При переходе от пола к уклону ориентация шва изменится. Эта область требует тщательного планирования, чтобы обеспечить правильное перекрытие и сварку швов в двух направлениях, часто с усилением экструзионным сварным швом.

Заключение

Ориентация швов геомембраны является основополагающим элементом конструкции системы изоляции, а не второстепенной деталью конструкции. Выравнивая швы параллельно основному направлению напряжения на склонах, мы компенсируем тепловые силы, управляем осадкой и избегаем концентрации разрушительных нагрузок на сварных швах. Этот простой, но важный принцип является ключом к обеспечению долгосрочной целостности, долговечности и безопасности всей системы вкладышей.
