Une TSF n'est pas seulement un barrage ; il s'agit d'une structure massive, en constante évolution et hautement technique, conçue pour effectuer deux tâches à la fois. Il doit stocker en toute sécurité des millions de tonnes de déchets miniers tout en recyclant d’énormes volumes d’eau.
Un TSF fonctionne en séparant les déchets miniers solides (résidus) de l’eau. Les solides se déposent pour former un dépôt stable, tandis que l'eau est collectée, recyclée et renvoyée à l'usine de traitement. Il s'agit d'un système continu et dynamique qui est soigneusement géré et étendu tout au long de la durée de vie de la mine.
D’après mon expérience dans la fourniture de systèmes de revêtement pour ces installations critiques, je peux vous dire qu’une TSF est l’une des structures les plus complexes sur un site minier. Contrairement à un barrage d’eau traditionnel construit une seule fois, un TSF est construit par étapes sur plusieurs décennies. Son succès dépend d’un équilibre délicat entre ingénierie géotechnique, gestion de l’eau et surveillance constante. Si vous vous trompez, les conséquences peuvent être catastrophiques.
Comment les résidus sont-ils transportés et déposés dans une TSF ?

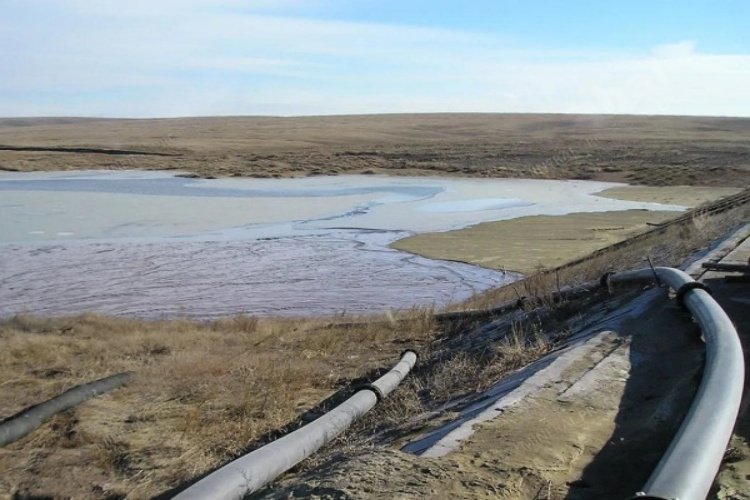

Après le concassage et le traitement du minerai, vous vous retrouvez avec une bouillie à grains fins composée de particules de roche, d'eau et de produits chimiques résiduels. Cette bouillie, connue sous le nom résidus, doit aller quelque part.
Tailings are most commonly transported from the processing plant to the TSF as a slurry through pipelines. The slurry is then discharged into the facility, where the solids begin to settle out, forming a gentle slope called a "beach."
Le processus de dépôt est soigneusement contrôlé pour construire l'installation au fil du temps.
Transport et ségrégation des boues

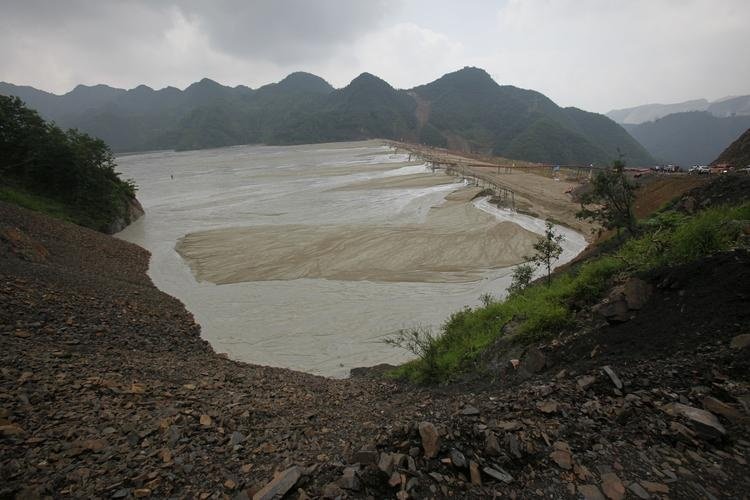

La boue, généralement composée de 50 à 55 % de solides, est pompée à travers des tuyaux vers un ou plusieurs points de décharge (robines) le long du remblai de l'ISR. Au fur et à mesure que le lisier entre dans l'installation, une séparation naturelle se produit :
- Les grosses particules se déposent en premier : Les particules plus lourdes, ressemblant à du sable, sortent rapidement de la suspension, formant une plage stable près du point de rejet.
- Les fines particules voyagent plus loin : Les particules les plus fines de limon et d’argile restent plus longtemps en suspension dans l’eau et sont transportées vers le centre de l’installation.
- Formes de bassin surnageant : Ce processus laisse une mare d’eau relativement claire au milieu du TSF, connue sous le nom de bassin surnageant.
Cette ségrégation n’est pas seulement un sous-produit ; c'est un élément clé de la conception, notamment pour certaines méthodes de construction. Dans certains systèmes modernes, comme les résidus épaissis ou filtrés, une grande partie de l'eau est éliminée avant dépôt pour améliorer la stabilité et la récupération de l’eau.
Comment faire structures de confinement contrôler la stabilité et les infiltrations ?
Une TSF est fondamentalement un barrage et sa tâche principale est de contenir les résidus en toute sécurité pour toujours. Cela nécessite un remblai robuste construit avec une précision géologique.
Le remblai de confinement, ou mur de barrage, assure la stabilité structurelle. Il est construit par étapes en utilisant l'une des trois méthodes suivantes : en amont, en aval ou sur la ligne centrale, chacune offrant un équilibre différent en termes de coût, d'utilisation des matériaux et de stabilité sismique.
Le choix de la méthode de construction est l’une des décisions les plus critiques dans la conception des TSF, dictée par des facteurs tels que le climat, la sismicité et les matériaux de construction disponibles.
| Méthode de construction | Comment il est élevé | Avantages | Inconvénients |
|---|---|---|---|
| En amont | Chaque nouvelle hausse est construite au-dessus des résidus précédemment déposés. | Coût le plus bas ; utilise les résidus comme matériau de construction. | Stabilité sismique la plus faible ; nécessite une levée lente et des conditions sèches. |
| En aval | Chaque nouvelle montée est construite en aval de la précédente. | Plus stable, surtout lors des tremblements de terre ; très sûr. | Coût le plus élevé ; nécessite le plus de matériaux de construction. |
| Ligne médiane | La crête du barrage est surélevée verticalement le long d'un axe central. | Un bon équilibre entre stabilité et coût. | Plus complexe à concevoir et à construire que les deux autres méthodes. |
Quelle que soit la méthode utilisée, l’objectif est le même : créer une barrière massive et stable, capable de résister aux pressions internes et aux forces externes comme les tremblements de terre pendant des siècles.
Quel rôle jouent les revêtements, les systèmes de drainage et de gestion de l’eau ?
Un TSF n'est pas une baignoire scellée. L'eau coule constamment avec les boues de résidus et tombe sous forme de pluie. La gestion de cette eau est essentielle à la stabilité et à la protection de l’environnement.
Les systèmes de revêtement et de drainage sont l’élément vital de l’installation. Les revêtements empêchent l'eau contaminée de s'infiltrer dans le sol, tandis que les systèmes de drainage collectent cette eau et la dirigent vers un puisard afin qu'elle puisse être pompée vers l'usine pour être réutilisée.
J'ai fourni des géomembranes HDPE pour des dizaines de ces projets, et le revêtement et le réseau de drainage sont l'élément le plus important pour la sécurité environnementale. Voici comment fonctionne le système d'eau :
- Système de doublure : La base entière du TSF est recouverte d'une géomembrane robuste (comme le PEHD) et souvent d'un revêtement secondaire (comme un GCL ou de l'argile compactée) pour créer une barrière imperméable.
- Réseau de drainage souterrain : Un réseau de tuyaux perforés est posé au-dessus du liner. Ces tuyaux collectent toute l’eau qui s’infiltre dans les résidus décantés.
- Récupération d'eau (système de décantation) : Une tour de décantation ou une série de pompes flottantes élimine en permanence l'eau du bassin surnageant.
- Recyclage: Toute l'eau collectée, provenant à la fois des drains souterrains et du système de décantation, est pompée vers l'usine de traitement. Cela réduit les besoins de la mine en eau douce et constitue un élément essentiel de la deuxième fonction essentielle d'une TSF : le recyclage de l'eau.
Une gestion efficace de l’eau maintient les dépôts de résidus aussi secs et stables que possible tout en protégeant les eaux souterraines.
Comment une TSF est-elle exploitée, surveillée et augmentée au fil du temps ?
A TSF is a living structure that requires constant attention. It is not a "set-and-forget" facilité. Un fonctionnement incorrect est l’une des principales causes d’échec.
A TSF is operated through a continuous cycle of deposition, water removal, and monitoring. The embankment is raised in carefully planned stages ("lifts") as the facility fills, with its stability constantly verified by a vast network of geotechnical instruments.
La gestion moderne des TSF repose sur une prise de décision tenant compte des risques, qui implique trois niveaux de surveillance.
Le cycle d’exploitation et de surveillance
- Dépôt continu : Les résidus sont déposés selon un plan qui assure une distribution uniforme et une formation adéquate des plages.
- Gestion active de l'eau: La taille du bassin surnageant est réduite au minimum pour réduire la pression sur le barrage et minimiser les risques environnementaux.
- Surveillance constante: Un réseau d’instruments mesure les principaux indicateurs de stabilité en temps réel :
- Piézomètres : Mesurez la pression de l’eau dans le barrage et les résidus.
- Inclinomètres : Détectez les mouvements subtils ou l'inclinaison du remblai.
- Déversoirs d’infiltration : Mesurez la quantité d’eau qui s’infiltre dans le barrage.
- Augmentations programmées : Sur la base des données de surveillance et du taux de remplissage, le barrage est rehaussé par levées contrôlées, souvent une fois par an ou tous les deux ans.
- Examens indépendants : La performance de l'installation est régulièrement vérifiée par des comités d'examen des résidus indépendants pour garantir qu'elle est exploitée en toute sécurité et conformément à sa conception.
Ce cycle d'exploitation rigoureux garantit que le TSF reste stable à mesure qu'il atteint sa hauteur finale de conception sur de nombreuses années.
Conclusion
Une installation de stockage de résidus est un élément dynamique et essentiel de l’exploitation minière moderne, conçue dans le double but de confinement permanent des déchets et de recyclage de l’eau. Son exploitation est un engagement d'ingénierie à long terme.
