Dans la conception technique d’une installation de stockage de résidus (TSF), la géomembrane est souvent la vedette du spectacle. Il constitue une barrière imperméable qui éloigne les lixiviats toxiques des eaux souterraines.

Cependant, même la géomembrane en polyéthylène haute densité (PEHD) de la plus haute qualité présente une faiblesse : elle est sensible aux dommages physiques. Les roches pointues dans le sol de fondation, les particules angulaires de résidus et les lourdes traces des bulldozers lors de l'installation peuvent facilement percer le revêtement.

Si le revêtement est percé, le confinement chimique échoue, quelle que soit la qualité de la résine.

C’est là que la couche de protection devient critique.

Le choix standard de l'industrie pour une couche de protection d'un bassin de décantation est un matériau lourd, géotextile non tissé aiguilleté (généralement en polyester ou en polypropylène). Il agit comme un coussin mécanique, absorbant les charges ponctuelles et empêchant la géomembrane d'être percée par des objets pointus dans le sol de fondation ou dans le revêtement de résidus.

Dans ce guide, nous expliquerons exactement comment sélectionner le bon géotextile, comment déterminer le bon GSM (poids en grammes) et les erreurs d'ingénierie courantes que nous constatons dans les projets miniers mondiaux.

Qu’est-ce qu’une couche de protection dans un système de bassin de résidus ?

A tailings pond typically functions as a "composite liner system." Il s’agit rarement d’une simple feuille de plastique posée au sol.

La couche de protection (souvent appelée géotextile coussiné) est installée immédiatement à côté de la barrière géomembranaire principale. Selon les conditions du site, il peut être placé :

1. Sous la géomembrane : Pour protéger contre les pierres coupantes ou les irrégularités du sol de fondation.
2. Au-dessus de la géomembrane : Pour se protéger contre le déversement de la couche de drainage granulaire ou des résidus eux-mêmes.

Les quatre fonctions principales

Alors que de nombreux ingénieurs pensent aux géotextiles principalement pour la filtration, dans un système de revêtement TSF, leurs rôles sont distincts :

1. Amorti & Répartition des contraintes : The geotextile acts as a shock absorber. When a heavy load (like a 30-ton truck or a 50-meter pile of tailings) presses a sharp stone against the liner, the thick, fibrous structure of the geotextile deforms. It redistributes this "point load" sur une zone plus large, réduisant ainsi la contrainte localisée sur le PEHD.
2. Résistance à la perforation : Cela augmente l’énergie nécessaire pour percer un trou dans le système.
3. Amélioration de la friction : Les géotextiles non tissés ont une texture de surface rugueuse qui augmente l'angle de frottement d'interface entre le sol et la géomembrane lisse, ce qui est vital pour la stabilité des pentes.
4. Drainage dans le plan : Sous forte compression, les non-tissés lourds peuvent toujours transmettre des fluides/gaz latéralement, aidant ainsi à soulager l'accumulation de pression hydrostatique sous le revêtement.

Quel type de géotextile est utilisé ?

Lorsque vous spécifiez une couche de protection pour le minage, vous disposez généralement de deux catégories de matériaux : Tissé et Non tissé.

Pour les applications de protection, le non-tissé est le seul bon choix.

3.1 Géotextile non tissé (le choix grand public)

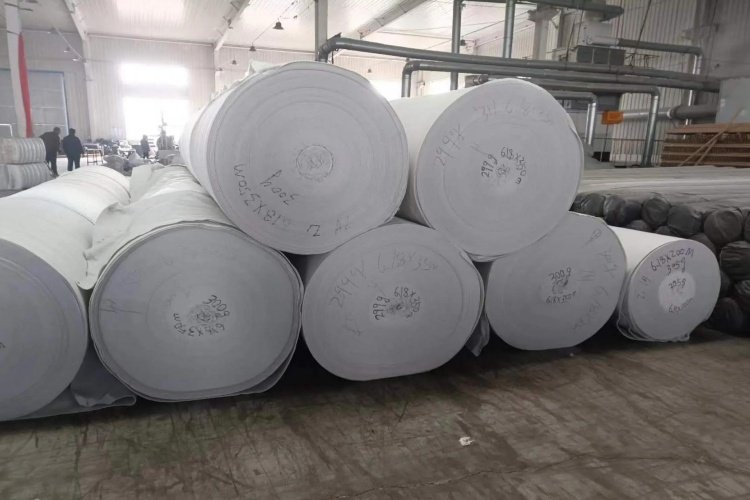

Plus précisément, nous recommandons Géotextiles non tissés aiguilletés.
Ces matériaux sont fabriqués à partir de fibres imbriquées mécaniquement à l’aide de milliers d’aiguilles barbelées. Ce processus crée un matériau épais semblable à du feutre avec une structure 3D complexe.

• Filament ou fibre discontinue :
  • Non-tissé à filament continu: Fabriqué à partir de fibres infinies. Il a généralement une résistance à la traction et à la perforation par unité de poids plus élevée. C’est le choix privilégié pour les barrages de résidus critiques de catégorie 1.
  • Non-tissé de fibres discontinues : Fabriqué à partir de fibres courtes. Il est plus rentable et offre une excellente épaisseur de rembourrage. Il est largement utilisé dans les projets de confinement standards.

3.2 Pourquoi pas un géotextile tissé ?

We often see procurement officers ask, "Woven geotextiles have higher tensile strength, so aren’t they better?"

La réponse est Non.
Woven geotextiles are thin and flat. They lack the "loft" ou l'épaisseur requise pour amortir un objet pointu. Imaginez que vous essayez de protéger un ballon d'une aiguille. Envelopperiez-vous le ballon dans une feuille de nylon fine et résistante (tissé) ou dans une couverture en laine épaisse (non tissée) ? La couverture fonctionne mieux car elle absorbe l'objet.

Fonctionnalité	Non-tissé (aiguilleté)	Tissé (Film/Filament fendu)
Fonction principale	Protection (Coussin) & Filtration	Renforcement & Séparation
Épaisseur	Épais (2 mm – 8 mm+)	Mince (<1mm)
Élongation	Élevé (50 % – 80 %)	Faible (<15%)
Défense contre les crevaisons	Excellent (Absorbs energy)	Moderate (Resists but transmits load)
Suitability for TSF	Recommended	Not Recommended for Protection

Recommended GSM for Tailings Pond Protection Layers

This is the most common question we receive from EPC contractors: "What gram weight (GSM) should I buy?"

There is no universal answer. The selection depends entirely on the Subgrade Particle Size et le Overburden Load. As a manufacturer, we see a direct correlation: heavier cloth = thicker cushion = higher safety factor.

Here is a practical selection guide based on our export project data:

1. Light Duty: 200 – 300 g/m²

• Application: Base of the pond where the subgrade is sand or compacted clay with no stones.
• Condition: The overburden load is low to moderate.
• Protection Level: Basique. Il empêche l'abrasion mais offre une protection limitée contre les roches pointues.

2. Qualité minière standard : 300 – 400 g/m²

• Application: This is the "workhorse" spécifications pour 70 % de nos commandes minières.
• Condition: Utilisé sur les pentes et les sols où le support a été préparé mais peut encore contenir du petit gravier (jusqu'à 10-20 mm).
• Protection Level: Bien. L'épaisseur (généralement 2,5 mm à 3,5 mm) offre une protection substantielle contre la perforation.

3. Très résistant/Risque élevé : 500 – 800 g/m²

• Application: Protection primaire pour le polyéthylène haute densité (PEHD) sur les sols de fondation accidentés, les barrages en enrochement ou les zones à fort trafic d'équipement.
• Condition: Essential for "heap leach pads" ou des barrages de résidus où le minerai concassé est placé directement sur le revêtement.
• Protection Level: Excellent. À 600 g/m², le géotextile est comme un tapis épais (plus de 4,5 mm d'épaisseur). Il permet au revêtement de se déformer autour d'un rocher sans céder.

Paramètres techniques clés à vérifier

Lorsque vous évaluez une fiche technique d’un fournisseur, ne vous contentez pas de regarder le prix. Vous devez vérifier ces paramètres d'ingénierie critiques pour les applications de protection.

1. Résistance à la perforation CBR (ASTM D6241 / ISO 12236)

C'est la valeur la plus critique. Il mène la spécification. Il mesure la force nécessaire pour pousser un piston à extrémité plate de 50 mm à travers le tissu.

• Pour l'exploitation minière, nous recherchons généralement les valeurs CBR > 3000N (pour ~400gsm) et > 5000N (pour ~600gsm).

2. Épaisseur (ASTM D5199)

L'épaisseur fournit le volume dans lequel la géomembrane se déforme.

• Note: L'épaisseur est mesurée sous une pression de 2 kPa. Sachez que sous le poids immense d’un tas de résidus (200kPa+), le géotextile va se comprimer. Cependant, un GSM de départ plus lourd conserve plus d’épaisseur résiduelle sous charge qu’un GSM plus léger.

3. Allongement à la rupture

La couche de protection doit être compatible avec la géomembrane. Le PEHD est un matériau flexible et élastique. Si le géotextile se brise avant que la géomembrane ne s'étire, la protection est perdue.

• Nous avons besoin d'un allongement > 50% pour assurer l'étirement du géotextile avec le revêtement lors du tassement.

4. Résistance aux UV

Même s’il sera finalement enterré, le géotextile pourrait être exposé aux rayons UV à haute altitude pendant des mois lors de l’installation.

• Assurez-vous que le matériau contient du noir de carbone ou des stabilisateurs UV ajoutés pour retenir >Résistance à 70 % après 500 heures d'exposition.

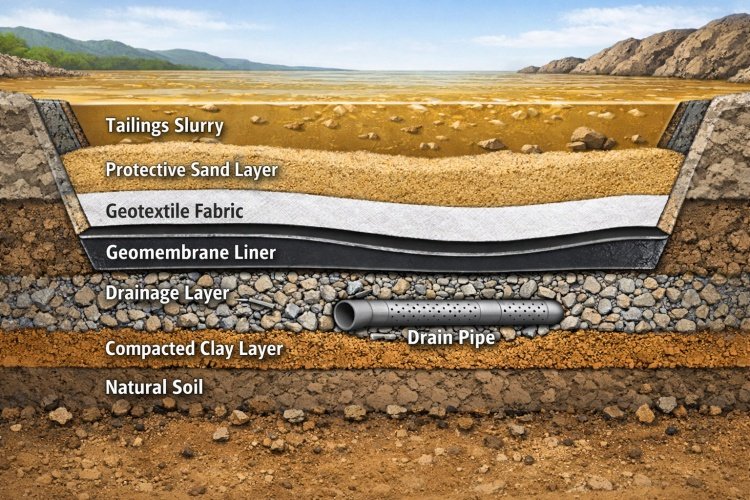

Structure de protection typique dans les projets miniers

Dans une installation de gestion des résidus robuste, la protection est rarement constituée d’une seule couche. Nous fournissons fréquemment du matériel pour "Double Layer Protection" systèmes.

La stratification typique de bas en haut implique :

1. Fondation préparée : Sol compacté.
2. Géotextile inférieur (coussin) : Généralement 300 à 400 g/m². Cela protège le revêtement du sol en dessous.
3. Géomembrane PEHD : La barrière principale (1,5 mm ou 2,0 mm).
4. Géotextile supérieur (Protection) : Généralement 400 à 600 g/m². Celle-ci est souvent plus lourde que la couche inférieure car elle subit l'impact direct du gravier de drainage ou du placement des résidus.
5. Couche drainante : Du gravier ou un filet de drainage géocomposite.
6. Résidus : Les déchets.

Dans certains projets ultracritiques (comme les résidus d'uranium ou d'or), les ingénieurs peuvent spécifier un Revêtement d'argile géosynthétique (GCL) au lieu du géotextile inférieur, fournissant à la fois un amortissement et un effet d'étanchéité secondaire.

Erreurs de conception courantes à éviter

En tant que fournisseur examinant les documents d’appel d’offres, nous constatons souvent des spécifications qui introduisent des risques inutiles.

Erreur 1 : sélectionner le GSM uniquement en fonction du prix

"The budget is tight, let’s switch the 500gsm to 200gsm."
C'est une fausse économie. Le coût d’un géotextile ne représente qu’une fraction du coût du revêtement. Si vous réduisez les spécifications de la couche de protection et que des pierres perforent le revêtement, vous avez gaspillé 100 % du budget du revêtement.

Erreur 2 : ignorer Compatibilité granulométrique

Il existe un calcul technique spécifique pour déterminer la masse requise par unité de surface en fonction de la taille maximale des particules du sol de fondation. Utiliser un tissu de 300 g/m² sur des rochers pointus de 50 mm est un échec garanti. Le rocher passera à travers.

Erreur 3 : négliger Dommages causés par l'installation

La période de risque le plus élevé pour un revêtement n’est pas pendant l’exploitation, mais pendant l’installation. Les camions lourds circulant sur le matériau de couverture créent des charges ponctuelles dynamiques massives. Un géotextile robuste (600 g/m²+) agit comme un tampon de sécurité contre la négligence de la construction.

Erreur 4 : Risques de colmatage dans la couche de protection

Avertissement de risque : Même si nous nous concentrons sur la protection, rappelons que le géotextile agit également comme un filtre. Si vous choisissez un non-tissé avec une taille d'ouverture apparente (AOS) trop petite pour la taille des particules des résidus, le géotextile se bouchera/s'aveuglera. Cela arrête le drainage, augmente la pression interstitielle et peut déstabiliser les parois du barrage. La couche de protection doit être conçue à la fois pour Ponction et Perméabilité.

Comment choisir le bon fournisseur de géotextile pour les projets miniers

Les projets miniers nécessitent plus qu’un simple rouleau de tissu ; ils nécessitent une certitude logistique et une assurance qualité.

Lors de la création de notre division d'exportation, nous avons orienté notre production spécifiquement vers les travaux de génie civil lourds. Voici ce que vous devriez rechercher chez un partenaire :

1. Rouleaux grande largeur (6 m – 8 m) : Le tissu agricole standard mesure 2 ou 4 m de large. Pour un bassin de résidus de 50 hectares, des rouleaux étroits signifient des milliers de mètres de temps supplémentaire de couture et d'installation. Nous produisons des rouleaux jusqu'à 6 à 8 m de large pour réduire les joints d'installation de 30 à 50 %.
2. Tests tiers: Do they test per roll? We provide Minimum Average Roll Value (MARV) data, not just "typical" values. In mining, an average isn’t good enough; the weakest point is where the failure happens.
3. Production de masse personnalisée : Peuvent-ils produire 1 200 g/m² si la conception l’exige ? Les usines standard s'arrêtent à 400 g/m². Un fournisseur minier spécialisé devrait offrir une protection lourde jusqu'à 1 500 g/m².

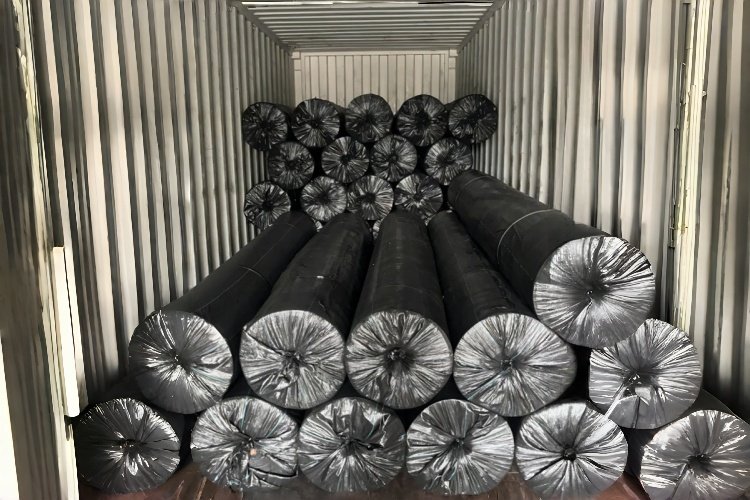

4. Capacité de la chaîne d’approvisionnement : Un projet TSF pourrait avoir besoin de 100 conteneurs livrés en 6 semaines pour vaincre la saison des pluies. Le fabricant a-t-il la capacité de production pour respecter ce délai sans retarder l’entrepreneur en terrassement ?

Étude de cas : TSF d'une mine de cuivre en Amérique du Sud

Contexte du projet :
L'année dernière, nous avons fourni le système de revêtement pour l'agrandissement de TSF dans une région de haute altitude du Pérou. Le sol de fondation était constitué de roches dynamitées, ce qui signifiait qu'il était impossible d'obtenir une surface parfaitement lisse. Les ingénieurs étaient préoccupés par le fait que le revêtement en PEHD de 2,0 mm soit percé par la roche de la couche de fondation.

La solution :
Au lieu d'importer du sable fin coûteux pour une couche de litière (ce qui était logistiquement impossible), la conception a été adaptée pour utiliser un coussin géotextile robuste.

• Couche inférieure : Géotextile non tissé filamentaire 800 g/m² (Haute résistance à la perforation).
• Doublure: Géomembrane HDPE de 2,0 mm.
• Couche supérieure : Géotextile Non Tissé 400 g/m² (Protection contre les graviers drainants).

Le résultat :
L'enquête de localisation des fuites électriques (méthode dipôle) réalisée après l'installation a montré zéro défaut. Le géotextile de 800 g/m² a absorbé avec succès les irrégularités du sol de fondation rocheux, économisant au client environ 200 000 $ en coûts d'importation de sable tout en offrant un facteur de sécurité supérieur.

Conclusion

La couche de protection est le héros méconnu du système de bassin de décantation. Il s’agit de l’élément le moins cher de la tranchée, mais c’est à lui qu’incombe la responsabilité de préserver l’intégrité de l’ensemble de l’installation.

Résumé des points clés à retenir :

• Matériel: Utilisez toujours Géotextile aiguilleté non tissé. Évitez les tissus tissés pour les couches de protection.
• Poids (GSM) : Cela se traduit directement par l’épaisseur de la protection. Utiliser 300-400 g/m² pour des conditions standards et 500-800 g/m² pour les fondations rocheuses ou les zones à fort trafic.
• Système: Envisagez une approche double couche (souligneur et surligneur) pour une sécurité maximale.

Engineering a tailings pond leaves no room for error. The cost difference between a "good enough" geotextile and the "correct" le géotextile est négligeable par rapport au coût d’une violation environnementale.

Si vous concevez actuellement un TSF ou recherchez des matériaux pour un projet minier, contactez notre équipe technique dès aujourd'hui. Nous pouvons vous aider avec les calculs de résistance à la perforation, les tests d'échantillons et vous fournir un devis pour des géotextiles de qualité minière haute performance adaptés aux conditions de votre site.
