En el diverso mundo de los geosintéticos, Geoceldas (Sistemas de Confinamiento Celular) are unique. Unlike a geogrid or a geotextile which function as 2D planar reinforcements, a geocell is a 3D structure. However, a common mistake we see in project inquiries is treating the geocell as a magic "standalone" solución.

Engineers and contractors often ask us, "Will this geocell hold up a 50-ton truck on this swamp?" La respuesta honesta es: La geocelda por sí sola no lo hará. El sistema voluntad.

En realidad, una geocelda es simplemente un contenedor. Su rendimiento depende completamente de lo que hay debajo, de lo que hay dentro y de cómo interactúan estas capas. Una geocelda de 150 mm de profundidad colocada directamente sobre arcilla agresiva sin separación fallará tan rápido como ninguna geocelda.

Este artículo explica cómo funcionan las diferentes configuraciones basadas en geoceldas (sistemas de una sola capa, de múltiples capas y compuestos (con geotextiles o geomallas)) para resolver desafíos específicos de mejora del suelo. Vamos más allá de las especificaciones del producto para analizar la arquitectura del sistema que realmente soporta la carga.

La mejora del suelo no consiste en comprar el plástico más resistente; se trata de diseñar la correcta interacción entre suelo y estructura. Así es como los ingenieros profesionales configuran estos sistemas.

Comprensión de las configuraciones de diseño basadas en geoceldas

Before selecting a cell depth or weld spacing, we must correct a fundamental concept: The difference between a "product" and a "configuration."

¿Qué significa “configuración de diseño” en la mejora del terreno?

A "Design Configuration" se refiere a la acumulación específica de materiales (la estratigrafía) utilizada para lograr una capacidad de carga requerida o una mejora del módulo.

Si compra una geocelda de HDPE de alta calidad con una resistencia de costura de 20 kN/m pero la instala con grava de río redondeada en una subrasante con un CBR (relación de carga de California) del 1 %, el sistema fallará. Las piedras girarán como cojinetes de bolas y la subrasante blanda se tragará la celda.
Conversely, a "weaker" La geocelda instalada con piedra triturada angular sobre un geotextil tejido robusto podría funcionar perfectamente.

La configuración distingue al aficionado del profesional. Implica decidir:

1. ¿Necesitamos separación?
2. ¿Necesitamos refuerzo basal (rejilla)?
3. ¿Necesitamos múltiples capas de confinamiento?
4. ¿Cuál es la interfaz de fricción específica entre capas?

Geocelda como parte de un sistema de confinamiento

El valor central de una geocelda es Confinamiento.
When a vertical load is applied, the soil tries to spread laterally (Poisson’s ratio effect). The geocell walls continuously push back against this spread. This creates "Hoop Stress," aumentando efectivamente la resistencia al corte del material de relleno a través de una cohesión aparente.

Sin embargo, el confinamiento es una relación.

• "Up and Down" Restricciones: La celda necesita un piso (subrasante o geotextil) para evitar que el relleno atraviese el fondo.
• "Interaction" Restricciones: Las paredes celulares deben tener suficiente textura para fijarse en el suelo.

Therefore, we never sell "just a geocell." We supply a "Confinement Mechanism" que depende de las capas circundantes para funcionar.

Sistemas de geoceldas de una sola capa versus sistemas de múltiples capas

La pregunta de configuración más básica es la verticalidad: ¿colocamos una capa o las apilamos?

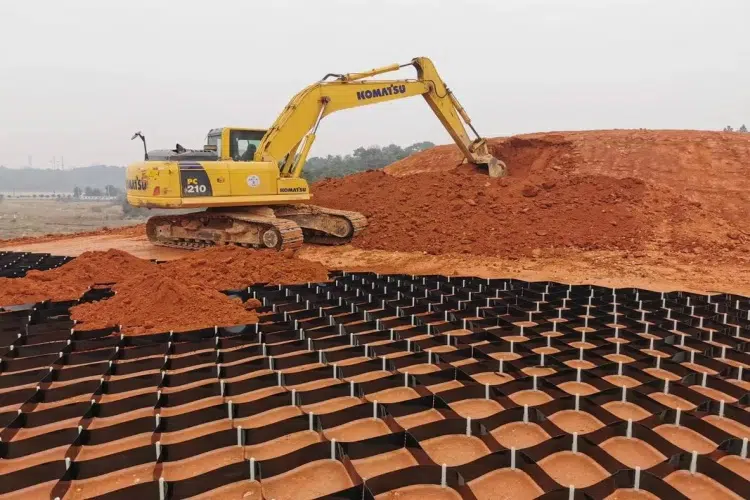

Sistema de geoceldas de una sola capa

Esta es la configuración más común para la estabilización de bases de carreteras, estacionamientos y control de erosión.

• Estructura: Un único colchón de geoceldas (normalmente de 100 mm, 150 mm o 200 mm de profundidad) lleno de agregado.
• Función: It acts as a semi-rigid slab or a "beam." Distribuye cargas concentradas de las ruedas sobre un área más amplia de la subrasante, reduciendo efectivamente la presión de contacto.
• Aplicación objetivo: Moderate soft soils (CBR 1.5% – 3.0%), unpaved access roads, and pavement base reduction.

En un sistema monocapa, la mecánica está definida por la "Beam Effect." The confined layer creates a stiffened mattress that resists bending. The key design goal here is to ensure the mattress is thick enough so that the stress transferred to the subgrade is lower than the subgrade’s bearing capacity. Only using a 75mm cell for a heavy truck road is a common failure—it simply isn’t thick enough to distribute the load.

Sistema de geoceldas multicapa

A veces una capa no es suficiente. Un sistema multicapa implica apilar geoceldas directamente una encima de otra, a menudo con un patrón desplazado (como albañilería).

• ¿Por qué apilar? Básicamente, estás construyendo una estructura de gravedad o una viga masiva y ultraprofunda.
• El beneficio: Un sistema multicapa crea una estructura con una enorme rigidez a la flexión. También se utiliza para construir muros de contención verticales o terraplenes empinados donde queda expuesta la cara de la celda.
• Concepto erróneo: Apilar capas no siempre es mejor para terrenos planos. Si la subrasante es decente, agregar una segunda capa de geocelda podría ser una pérdida de presupuesto en comparación con simplemente usar un agregado mejor. La multicapa está reservada para geometrías extremas o cargas extremas.

Cómo decidir: ¿única o multicapa?

Generalmente guiamos a los clientes usando esta lógica:

1. Control de deformación: Si el asentamiento permitido es muy bajo (por ejemplo, debajo de una vía de ferrocarril), una sola capa podría flexionarse demasiado. Un sistema multicapa actúa como un bloque de cimentación rígido.
2. Topografía: Si está construyendo una pared vertical o una pendiente de más de 45 grados, se encuentra automáticamente en el ámbito de las configuraciones multicapa (paredes escalonadas).
3. Cargas extremas versus suelo débil: Si tiene una carga por eje de 100 toneladas en un pantano, una sola capa de 200 mm probablemente sea insuficiente para evitar el punzonamiento. Un sistema de doble capa (confinamiento total de 400 mm) proporciona la rigidez necesaria para salvar los puntos blandos.

Sistemas compuestos de geoceldas + geotextiles

En el 95% de los proyectos de mejora del suelo que involucran geoceldas, se requiere un geotextil. Sin embargo, con frecuencia se malinterpreta su papel.

Papel del geotextil en las aplicaciones de geoceldas

El geotextil no está ahí para reforzar la estructura; está ahí para proteger el mecanismo de confinamiento.

If you place a geocell filled with clean stone directly onto a muddy clay subgrade, traffic vibration will cause "pumping." La arcilla húmeda subirá a la geocelda y la piedra pesada se hundirá en la arcilla.
Una vez que la arcilla se mezcla con el agregado, el ángulo de fricción disminuye. El efecto de confinamiento se destruye. La geocelda esencialmente se convierte en una bolsa de barro.

• Función: Separación y Filtración. El geotextil actúa como una barrera permeable que permite que el agua drene fuera de la celda y al mismo tiempo evita que los finos de la subrasante migren hacia arriba.
• Función secundaria: Interface Friction. A rough non-woven geotextile provides a good friction surface for the bottom edge of the geocell to "bite" evitando el deslizamiento lateral durante la instalación.

Configuración típica para subrasantes suaves

Para un camino de acceso estándar sobre suelo blando, la configuración es estrictamente:

1. Subrasante
2. Geotextil no tejido (Alta permitividad, resistencia a la punción adecuada)
3. Geocell (Ampliado y fijado)
4. Material de relleno (Agregado angular)
5. Superficie de carrera

Si se omite el geotextil, se reduce la vida útil de la carretera en un 70%. Hemos visto proyectos en los que los contratistas ahorraron 0,50 dólares por metro cuadrado al retirar el geotextil, solo para gastar 20 dólares por metro cuadrado en reparar la carretera seis meses después, cuando el agregado se contaminó.

Errores comunes de diseño en sistemas de geoceldas y geotextiles

1. usando tejido en lugar de no tejido: Si bien los geotextiles tejidos de alta resistencia son fuertes, a menudo tienen malas propiedades. permeabilidad al agua (flow rate). If water gets trapped under the road, pore pressure builds up, and the road becomes a "waterbed."
2. Falta de separación en los bordes: El geotextil debe envolver los lados de la instalación de geoceldas (encapsulación). Si dejas los lados abiertos, entrará barro por los flancos.
3. Ignorar la integridad de la punción: Durante el proceso de relleno, se dejan caer rocas sobre la celda. Si el geotextil es demasiado delgado (por ejemplo, <150gsm), se rompe. Un separador roto es un separador inútil.

Sistemas compuestos de geocelda + geomalla

Para los sitios más desafiantes (turberas, marismas o áreas con potencial de formación de huecos), presentamos un tercer elemento: la geomalla.

Diferentes funciones: Geocelda vs Geomalla

Es crucial entender la distinción:

• Geomallas trabajar a través de Tensión. Actúan como una hamaca o una membrana tensada que sostiene el suelo.
• Geoceldas trabajar a través de Compresión/Confinamiento. Actúan como una losa rígida.

¿Por qué combinar geocelda y geomalla?

Los combinamos cuando la subrasante es tan débil (CBR < 0,5%) que el propio colchón de geoceldas podría hundirse o inclinarse localmente.

In this "Composite Configuration":

1. A Geomalla biaxial o triaxial is placed at the very bottom (sometimes over a geotextile). This provides the "Tensor Membrane Effect," uniendo grandes puntos blandos o huecos.
2. El Geocell se coloca encima de la rejilla. La geocelda proporciona la rigidez para hacer funcionar los vehículos, mientras que la rejilla evita que todo el sistema sufra una falla global.

Esto aprovecha las fortalezas de ambos: la rejilla maneja la estabilidad global profunda y la celda maneja las cargas locales de las ruedas y la resistencia a la rodadura.

Aplicaciones típicas de servicio pesado

Vemos esta configuración con frecuencia en:

• Patios de contenedores portuarios: Donde los apiladores masivos crean cargas puntuales que atravesarían una geocelda, pero la subrasante es limo recuperado.
• Refuerzo de Lastre Ferroviario: La rejilla evita la dispersión lateral de la base de lastre, mientras que la celda confina el lastre para evitar el desgaste de partículas.
• Caminos de acarreo minero: Donde operan camiones de 300 toneladas. La geomalla absorbe las tensiones de tracción en la base del terraplén, lo que permite que la geocelda se concentre en confinar la superficie de carrera.

Pensamiento del sistema de confinamiento en el diseño de mejora del terreno

As exporters and technical consultants, our job involves more than shipping pallets of HDPE. We review designs to ensure the "System" es viable.

De la selección de materiales al rendimiento del sistema

The biggest failure in our industry is the "Catalog Specification" mentalidad. Los ingenieros eligen una geocelda de un catálogo basándose en la resistencia de la costura, pero ignoran el contexto del sistema.
Una geocelda de alta especificación llena de arena de río redondeada funcionará peor que una geocelda de especificación media llena de granito angular triturado.
¿Por qué? Debido a que el sistema se basa en el entrelazar del relleno. La elección del material implica una elección de diseño del sistema.

Componentes clave de un sistema de confinamiento basado en geoceldas

Cuando proponemos una solución, definimos todo el corte vertical:

1. La subrasante: ¿Cuál es la capacidad de carga? ¿Necesitamos una preconsolidación?
2. La capa de separación: Asegurando la integridad del relleno.
3. El Confinamiento Capa (Geocelda): La altura y el espaciado de las soldaduras determinan la rigidez de la viga.
4. El relleno: The "skeleton" del sistema.
5. El sistema de anclaje: ¿Cómo se mantiene en tensión el sistema durante la instalación?

Por qué es importante el diseño a nivel de sistema

Focusing on the configuration protects the buyer. If you only specify "Geocell parameters," a contractor might buy the right cell but install it without a geotextile separator to save money. By specifying a "Confined Soil System Configuration," usted exige la interacción de capas.

En última instancia, la geocelda es tan buena como las capas superiores e inferiores.

Conclusión

Las geoceldas son herramientas poderosas para la mejora del suelo, pero no son varitas mágicas. Obtienen su fuerza de Confinamiento, y el confinamiento es el resultado de un sistema, no de un solo producto.

• Sistemas de una sola capa Trabaja distribuyendo cargas como una viga.
• Sistemas multicapa Trabaja construyendo enormes bloques de gravedad.
• Sistemas Compuestos (con Geotextiles) Garantizar la funcionalidad a largo plazo evitando la contaminación.
• Sistemas Compuestos (con Geomallas) Añade capacidad de tracción para los suelos más débiles.

Para ingenieros y contratistas, el éxito de un proyecto radica en seleccionar el material correcto. Configuración de diseño típica for the specific site conditions. It is not about simply asking for "the strongest geocell," but asking, "what system configuration creates the stable platform I need?"

En Especialista en impermeabilización, ayudamos a los clientes a configurar estas capas para garantizar que el material que enviamos se convierta en la solución que necesitan.
