Construir un vertedero con un solo revestimiento es arriesgado. Un pequeño pinchazo podría permitir que los lixiviados tóxicos se escapen al agua subterránea. Esto podría provocar un desastre medioambiental y enormes sanciones económicas que podrían arruinar a una empresa.
Un sistema de doble revestimiento es una barrera avanzada con dos revestimientos separados: uno primario y otro secundario. Entre ellos se encuentra una capa de detección de fugas. Este diseño le brinda redundancia y una alerta temprana si falla el revestimiento superior, manteniendo los contaminantes contenidos.
como un proveedor de geosintéticosA menudo les explico a mis clientes que un doble revestimiento no son sólo dos láminas de plástico. Es un sistema diseñado con precisión donde cada capa tiene un trabajo crítico. Es el estándar de oro por una razón. Para ver por qué este sistema ofrece la mejor protección, es necesario comprender cómo funcionan todas las partes como un equipo. Analicémoslo.
¿Qué componentes suelen formar un sistema de doble revestimiento en la ingeniería de vertederos moderna?
Al observar el diseño de un vertedero, sabes que hay dos revestimientos. Pero ¿qué pasa con todas las demás capas? Las redes de drenaje, tuberías de recolección y revestimientos de arcilla son partes esenciales para que todo el sistema funcione correctamente.

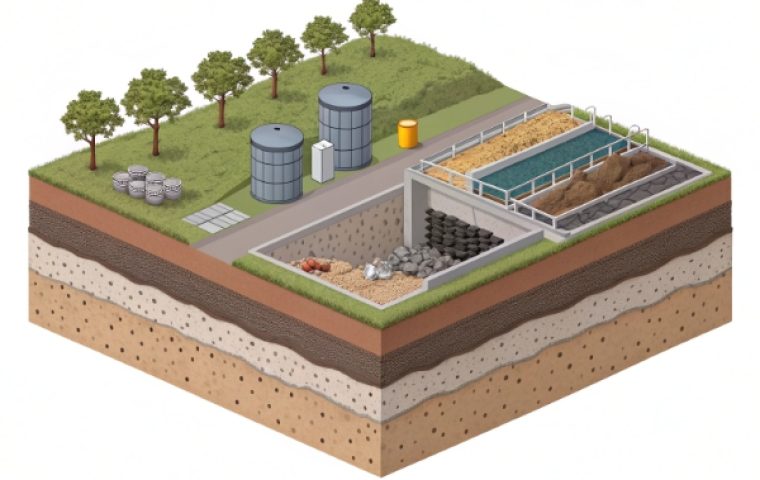

Un sistema completo de doble revestimiento es una estructura de múltiples capas de geosintéticos y suelo. Incluye un revestimiento primario, un sistema de recolección de lixiviados primario, un revestimiento secundario y un sistema de detección de fugas, todos apoyados sobre una base compactada.
Según mi experiencia en el envío de estos materiales a todo el mundo, esta es la configuración más común que cumple con estrictas regulaciones ambientales. Aquí hay un desglose detallado de un sistema completo, de arriba a abajo, con las especificaciones técnicas que siempre hablo con mis clientes.
| Orden de capas | Componente | Función | Especificaciones de materiales comunes |
|---|---|---|---|
| Opcional | Capa protectora | Protege el sistema de revestimiento de daños y controla la infiltración de agua. | Suelo o vegetación natural. |
| Capa 1 | Revestimiento primario (FML) | La principal barrera que impide que los lixiviados migren hacia abajo. Está en contacto directo con los residuos. | Geomembrana de polietileno de alta densidad (HDPE) de 1,5 a 2,5 mm. |
| Capa 2 | Primario Sistema de recolección de lixiviados | Drena rápidamente el lixiviado de los residuos para mantener baja la presión del líquido en el revestimiento (≤ 300 mm). | Geored o geocompuesto de drenaje de 10 a 50 mm de espesor, más tuberías perforadas de PVC o PEAD de 150 mm de diámetro. |
| Capa 3 | Revestimiento secundario (FML o compuesto) | La barrera de respaldo. Contiene cualquier líquido que pueda filtrarse a través de un defecto en el revestimiento primario. | Geomembrana de HDPE de 1,5 a 2,5 mm o un revestimiento compuesto de HDPE/GCL. |
| Capa 4 | Sistema de detección de fugas (LDRS) | Detecta, recoge y elimina cualquier líquido que rompa el revestimiento primario, proporcionando una alerta temprana. | Geonet o geocompuesto de drenaje, con sus propias tuberías de detección dedicadas. |
| Capa 5 | Revestimiento de base/subrasante | La última línea de defensa para proteger el suelo nativo y el agua subterránea. | 2–5 metros de arcilla compactada (permeabilidad ≤ 1x10⁻⁷ cm/s) o un Revestimiento de arcilla geosintética (GCL). |
| Capa 6 | Subrasante preparada | La base del suelo nativo para todo el sistema. | Suelo in situ. |
También hay variaciones de este diseño. El más común es el FML/doble revestimiento compuesto, que es el estándar recomendado por la EPA de EE. UU. para desechos peligrosos. Otros diseños, como los vistos en Florida, utilizan un revestimiento de arcilla geosintética (GCL) debajo de la geomembrana secundaria. El GCL tiene una propiedad autosellante, lo que le permite sellar alrededor de pequeños pinchazos, añadiendo otra capa de seguridad.
¿Cómo funciona cada capa en un sistema de doble revestimiento para evitar la migración de lixiviados?
Ves la lista de componentes, pero ¿cómo funcionan como equipo? Un revestimiento por sí solo no es más que una lámina de plástico. Su verdadero poder proviene de las capas de drenaje y detección que trabajan con él.
Cada capa juega un papel específico. El sistema primario recolecta el lixiviado, la capa de detección de fugas actúa como un monitor las 24 horas del día, los 7 días de la semana, y el sistema secundario proporciona una contención a prueba de fallas. Este trabajo en equipo garantiza una protección medioambiental inigualable.
Veamos cómo funciona en la práctica esta defensa de múltiples barreras. El sistema primario de recolección de lixiviados no es sólo una capa de drenaje aleatoria. Está diseñado con una transmisividad hidráulica específica (la capacidad de mover líquido) de al menos 0,3x10⁻³ m²/s. También cuenta con tuberías de recolección con una separación no mayor a 25 metros, con una pendiente de al menos 1% a 3%. Este diseño elimina el lixiviado rápidamente, lo que reduce drásticamente la presión sobre el revestimiento primario. Debajo de esto, la capa de detección de fugas siempre está lista. Si aparece algún líquido en su sumidero exclusivo, es una señal clara de que el revestimiento primario tiene un problema. Esto permite al operador del vertedero actuar antes de que se convierta en un problema ambiental importante. La superioridad a largo plazo es clara cuando se compara con un diseño de una sola línea.
| Característica | Sistema de una sola línea | Sistema de doble revestimiento |
|---|---|---|
| Rendimiento de contención | Se basa en una sola línea. Un solo defecto significa un fracaso total. | Proporciona dos líneas de defensa independientes para una alta redundancia. |
| Detección de fugas | Las microperforaciones son casi imposibles de encontrar después de la instalación. | El sistema secundario proporciona una detección inmediata y segura de una infracción. |
| Control de cabeza | Si se rompe el revestimiento, la presión del lixiviado aumenta, expulsando más líquido. | Incluso si se rompe el revestimiento primario, el revestimiento secundario protege el agua subterránea. |
| Protección de aguas subterráneas | Depende de un revestimiento 100% libre de defectos, lo cual no es realista. | El riesgo se reduce drásticamente incluso con defectos menores en el revestimiento. |
| Costo | Menor costo inicial. | Costo inicial entre un 20% y un 40% mayor. |
| Requisito regulatorio | Permitido sólo para algunos vertederos municipales estándar de residuos sólidos. | Obligatorio para residuos peligrosos; Recomendado para todos los sitios de alto riesgo. |
| Mantenimiento a largo plazo | Las reparaciones reactivas son difíciles y costosas. | El sistema de detección permite un mantenimiento proactivo y específico. |
¿En qué condiciones de vertedero se requiere un sistema de doble revestimiento?
Dado el mayor costo, se podría pensar que este sistema es excesivo. La elección depende enteramente del nivel de riesgo de los residuos y de la sensibilidad del medio ambiente local.
Un sistema de doble revestimiento es obligatorio para los vertederos que contienen residuos peligrosos. También es el estándar requerido para la mayoría de los nuevos vertederos municipales de residuos sólidos (RSU), especialmente si se encuentran en áreas ambientalmente sensibles.
Reguladores como la Agencia de Protección Ambiental de EE. UU. (EPA) exigen sistemas de doble revestimiento según reglas como el Subtítulo C por una simple razón: el riesgo de falla con desechos peligrosos es demasiado alto. Si está diseñando una instalación para cualquiera de los siguientes, un sistema de doble revestimiento no es sólo una recomendación: es un requisito.
- Vertederos de residuos peligrosos: El contenido es tóxico. Cualquier filtración es inaceptable, lo que hace que la doble línea sea una necesidad legal.
- Vertederos de Residuos Sólidos Municipales (RSU) de Alto Riesgo: Los residuos de las grandes ciudades pueden contener materiales domésticos peligrosos. Los reguladores a menudo exigen aquí doble revestimiento para un margen adicional de seguridad.
- Vertederos cerca de acuíferos sensibles: Si un vertedero está ubicado sobre una fuente de agua potable o un ecosistema vulnerable, un sistema de doble revestimiento es la única forma de garantizar la protección.
- Estanques de Lixiviados y Lagunas Industriales: Cualquier estanque diseñado para contener líquidos tóxicos concentrados casi siempre requiere un sistema de doble revestimiento para la contención primaria y secundaria.
En última instancia, la decisión tiene que ver con el riesgo. Para desechos de bajo riesgo en un área seca y estable, un solo revestimiento compuesto podría ser suficiente. En todo lo demás, el sistema de doble revestimiento es la referencia en cuanto a diseño de vertederos modernos y seguros.
¿Cómo puedo evaluar la efectividad y confiabilidad a largo plazo de un sistema de doble revestimiento?
Ha invertido en este sistema avanzado. ¿Cómo sabes que sigue funcionando perfectamente cinco o diez años después? La respuesta está integrada en el diseño: la capacidad de monitoreo de la capa de detección de fugas.
La efectividad de un sistema de doble revestimiento se evalúa monitoreando el caudal de líquido desde la capa de detección de fugas. Un flujo constante cero o casi cero confirma que el revestimiento primario está intacto. Un aumento repentino en el flujo es una prueba inmediata de una infracción.
El sistema de detección de fugas es más que un simple respaldo; es una herramienta de diagnóstico. Cada sección de esta capa drena a un punto de recolección separado, o sumidero, que está equipado con una bomba y un medidor de flujo. Esta instrumentación le brinda datos constantes y mensurables sobre el rendimiento de su revestimiento primario. Puedes ver un problema en el momento en que sucede. En la industria, tenemos una regla general sobre lo que constituye una alarma. Si el caudal en la capa de detección de fugas alcanza repentinamente aproximadamente el 1% del caudal en la capa de recolección primaria, indica una anomalía que debe investigarse. Por ejemplo, si su sistema primario recolecta 5000 litros por día y el sistema de detección de repente muestra 50 litros por día, sabrá que tiene un problema. Este sistema de alerta temprana permite un mantenimiento proactivo y específico, lo que ahorra enormes costos y previene daños ambientales en el futuro.
Conclusión
Un sistema de doble revestimiento ofrece una seguridad incomparable en los vertederos. Sus capas redundantes y su detección de fugas incorporada proporcionan una barrera robusta y verificable que protege el agua subterránea y garantiza el cumplimiento ambiental a largo plazo para cualquier proyecto de contención de alto riesgo.
