Jalovine su neke od najvećih projektiranih građevina na Zemlji, ali njihova svrha i konstrukcija ostaju misterija za mnoge izvan rudarske industrije. Ovo nisu jednostavna jezerca; oni su složeni objekti za zadržavanje bitni za moderne rudarske operacije.

Ovaj vodič pruža opsežan pregled načina izgradnje jalovišta, od početnog odabira lokacije do dugoročnog zatvaranja. Istražit ćemo kritične inženjerske korake, metode gradnje i materijale koji se koriste—posebice geosintetika—za izgradnju objekta koji je i operativno učinkovit i siguran za okoliš.

Što je jalovište i njegova svrha

Prvo, razjasnimo što gradimo. Jalovište, odn skladište jalovine (TSF), is a large engineered dam and containment structure used to store the waste byproducts of mining operations. "Tailings" su fino mljevene stijene i procesna voda preostale nakon ekstrakcije vrijednih minerala. Ova suspenzija, mješavina vode i finih čestica, pumpa se u TSF za trajno skladištenje.

Primarna svrha jalovišta je dvojaka:

1. Zadržavanje: Za sigurno trajno skladištenje ogromnih količina krutog otpada.
2. Vodoprivreda: Kako bi se omogućilo taloženje finih krutih čestica, kako bi se procesna voda mogla pročistiti i reciklirati natrag u rudarske operacije, minimizirajući potrebu za svježom vodom.

Budući da jalovina može sadržavati zaostale kemikalije i metale, sprječavanje bilo kakvog curenja u okolni okoliš glavni je inženjerski i ekološki prioritet.

Izbor lokacije i idejni projekt

Uspjeh i sigurnost jalovišta počinju puno prije premještanja prljavštine. Odabir prikladnog mjesta ključni je prvi korak koji uključuje multidisciplinarnu procjenu. Inženjeri procjenjuju:

• Geološki i geotehnički uvjeti: Najvažnija je stabilnost temeljnog tla i stijene. Mjesta sa slabim temeljima ili visokim rizikom od klizišta se izbjegavaju.
• Topografija: Često se preferiraju prirodne doline ili bazeni jer mogu smanjiti količinu potrebne izgradnje brana.
• Seizmička razmatranja: U područjima podložnim potresima, gradilište i dizajn brane moraju biti u stanju izdržati značajna podrhtavanja tla. Ovaj čimbenik uvelike utječe na vrstu brane koja se može izgraditi.
• Hidrologija: Razumijevanje protoka površinskih i podzemnih voda ključno je za sprječavanje preplavljivanja objekta oborinama i za zaštitu lokalnih vodnih resursa.
• Blizina rudarskih operacija: Mjesto mora biti dovoljno blizu rudnika kako bi pumpanje gnojnice jalovine bilo ekonomski izvedivo.

Nakon što se odabere lokacija, izrađuje se detaljan inženjerski nacrt, u kojem se ocrtava konačna veličina objekta, vrsta brane koja će se izgraditi, te potrebni sustavi obloge i odvodnje.

Priprema podloge i obrada temelja

S postavljenim dizajnom, priprema mjesta počinje. Ovo je slično pripremi temelja za bilo koju veću građevinu. Proces uključuje:

• Čišćenje i krčenje: Cijeli tlocrt objekta je očišćen od sve vegetacije, gornjeg sloja zemlje i krupnog kamenja.
• Iskop i izravnavanje: Tlo se iskopava i ravna prema projektiranim konturama.
• Zbijanje: Podložno tlo je zbijeno do određene gustoće kako bi se stvorio jak, stabilan i ujednačen temelj za linijski sustav i branu.
• Slaba obrada tla: Ako se otkriju džepovi slabog tla, oni se uklanjaju i zamjenjuju projektiranim ispunom.

Ovaj korak je kritičan jer bi svako buduće slijeganje temelja moglo opteretiti sustav košuljice i ugroziti njegov integritet.

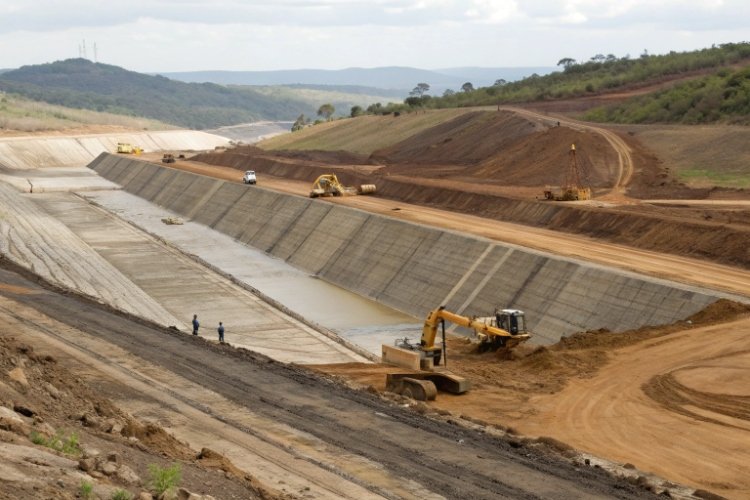

Izgradnja nasipa i zaštitnih brana

Zaštitna brana je najistaknutija značajka jalovišta. Odabrana metoda izgradnje uvelike ovisi o seizmičkom riziku, karakteristikama jalovine i proračunu. Postoje tri osnovne metode za podizanje brane tijekom njenog radnog vijeka:

Uzvodna metoda

This is the oldest and least expensive method. After a small "starter dam" izgrađena, gnojnica jalovine se ispušta s vrha. Grublje čestice talože se u blizini brane, tvoreći plažu, koja postaje temelj za sljedeću fazu podizanja brane. Vrh brane se progresivno pomiče uzvodno, preko taložene jalovine. Iako je isplativa, ova metoda je vrlo osjetljiva na kvarove zbog seizmičke likvefakcije i sada je zabranjena ili strogo ograničena u mnogim zemljama.

Nizvodna metoda

Ovo je najsigurnija, ali najskuplja metoda. Brana se gradi i podiže postavljanjem novog materijala na nizvodnoj strani, tako da se građevina ne temelji na samoj jalovini. Brana se obično gradi s dobro konstruiranom, nepropusnom jezgrom, filtrima i drenažnim zonama, slično kao konvencionalna brana za zadržavanje vode. Ova metoda zahtijeva veliku količinu građevinskog materijala i značajan nizvodni otisak.

Metoda središnje linije

Ova metoda je hibrid uzvodnog i nizvodnog pristupa. Vrh brane se podiže okomito, a središnja linija ostaje u istom položaju. Često koristi ciklone za odvajanje jalovine na grubi pijesak za izgradnju brane i fine čestice koje se talože u jezercu. Nudi bolju stabilnost od uzvodne metode uz nižu cijenu od nizvodne metode.

Dizajn sustava obloga za jalovišta

Kako bi se spriječilo prodiranje kontaminirane vode u tlo, moderna jalovišta izgrađena su s robusnim, višeslojnim sustavima obloga. Cilj je stvoriti kompozitnu barijeru s iznimno niskom propusnošću.

Tipični sustav obloge, odozdo prema gore, može uključivati:

• Zbijena glinena obloga (CCL): Na pripremljenu podlogu postavlja se debeli sloj slabopropusne gline i zbija se kako bi se dobila hidraulička barijera.
• Obloga od geosintetske gline (GCL): U mnogim modernim dizajnima, GCL se koristi umjesto ili uz CCL. GCL je tvornički izrađen proizvod koji se sastoji od tankog sloja bentonitne gline u sendviču između dva geotekstila. Lakše ga je instalirati i pruža dosljedniju izvedbu od debelog CCL-a.
• Geomembrana: Ovo je primarna prepreka. Debela (obično 1,5 mm do 2,5 mm) geomembrana od polietilena visoke gustoće (HDPE) postavlja se preko glinene obloge. HDPE je odabran zbog svoje izvrsne kemijske otpornosti, izdržljivosti i iznimno niske propusnosti.

This combination of a geomembrane and a GCL/CCL creates a "composite liner" koji je daleko učinkovitiji u sprječavanju curenja od bilo koje komponente koja se koristi sama.

Ugradnja sustava za odvodnju i sakupljanje curenja

Iznad primarne košuljice ugrađen je sustav odvodnje i sakupljanja curenja. Njegova je svrha prikupiti svu procjednu vodu koja prodire u jalovinu i brzo otkriti i uhvatiti sva potencijalna curenja iz primarne cijevi.

Ovaj sustav se obično sastoji od:

• Drenažni sloj: Sloj čistog pijeska ili šljunka, ili češće, a drenažni geokompozit. Geokompozit kombinira plastičnu drenažnu jezgru visokog protoka (geomrežu) s filtrom od geotekstila koji je pričvršćen na nju. Geokompoziti se često preferiraju jer su lakši, isplativiji za ugradnju i pružaju projektirane, predvidljive performanse odvodnje.
• Perforirane sabirne cijevi: Unutar drenažnog sloja postavljena je mreža perforiranih cijevi koje prikupljaju vodu i usmjeravaju je u sump, odakle se može ispumpati.

Cijeli ovaj sustav nalazi se između košuljice i jalovine, tvoreći sustav za prikupljanje i oporabu curenja (LCRS).

Odlaganje jalovine i sustavi upravljanja vodom

Nakon što je kontejnment konstrukcija izgrađena, počinje operativna faza.

• Odlaganje jalovine: The tailings slurry is pumped from the processing plant and discharged into the pond, usually from spigots placed along the dam's perimeter. The goal is to deposit the coarse particles along the dam to form a stable "beach" dok se sitnije čestice talože u središnjem jezercu.
• Upravljanje vodama: Kako se krutine talože, na površini jezerca stvara se čista voda. Ova voda se prikuplja kroz a dekantacijski sustav—često plutajuća teglenica s crpkom ili vertikalni betonski toranj—i pumpa se natrag u pogon za preradu za ponovnu upotrebu. Također su izgrađeni i preljevi za hitne slučajeve za sigurno ispuštanje viška vode tijekom ekstremnih oluja.

Mjere zaštite padina i kontrole erozije

Vanjske padine zaštitnih brana moraju biti zaštićene od erozije uzrokovane vjetrom i kišom. Ovo je ključno za održavanje dugoročnog strukturnog integriteta brane.

U tu svrhu koriste se razni geosintetski materijali:

• Geotekstil: Sloj netkanog ili tkanog geotekstila može se postaviti na površinu padine kako bi se spriječio gubitak tla prije uspostavljanja vegetacije.
• Geoćelije: Trodimenzionalni sustav geoćelija može se postaviti na padinu, ispuniti gornjim slojem tla i obrastiti. Saćasta struktura geoćelije ograničava tlo, sprječavajući njegovo ispiranje čak i na strmim padinama.
• Deke za kontrolu erozije: Biorazgradive ili trajne deke od prirodnih vlakana ili sintetičkih materijala koriste se za stabilizaciju površine i poticanje rasta vegetacije.
• paranje: U područjima koncentriranog protoka vode, velike, uglate stijene (riprap) postavljaju se preko geotekstila kako bi zaštitile kosinu od struganja.

Nadzor, instrumentacija i sigurnosne kontrole

A tailings pond is not a "build and forget" struktura. Riječ je o dinamičnom objektu koji zahtijeva kontinuirani nadzor tijekom cijelog životnog vijeka. Instalirana je mreža instrumenata za praćenje njegove izvedbe i rano upozorenje o svim potencijalnim problemima:

• pijezometri: Ovi instrumenti su instalirani unutar brane za mjerenje tlaka vode (pornog tlaka), što je ključni pokazatelj stabilnosti.
• Inklinometri i geodetski spomenici: Koriste se za otkrivanje i mjerenje svakog horizontalnog ili vertikalnog pomicanja brane.
• Praćenje sakupljanja curenja: Volumen vode sakupljen iz sustava ispod drenaže pažljivo se mjeri kako bi se otkrilo povećanje koje bi moglo signalizirati curenje.

Redoviti vizualni pregledi također su ključni dio sigurnosnog protokola.

Zatvaranje, sanacija i dugoročno upravljanje

Kada rudnik prestane s radom, jalovište se mora trajno i sigurno zatvoriti. Cilj zatvaranja je stvoriti kemijski i fizički stabilan reljef koji zahtijeva minimalno dugoročno održavanje.

Proces zatvaranja obično uključuje:

1. Odvodnjavanje: Uklanjanje što je više moguće vode iz objekta.
2. Konsolidacija: Omogućuje taloženje i konsolidaciju jalovine.
3. Sustav završnog pokrivanja: Pokrivanje cijelog objekta višeslojnim sustavom pokrova, slično osnovnoj oblogi. Ovaj pokrov je dizajniran da spriječi infiltraciju kišnice u jalovinu i da podupre održivu vegetaciju.
4. Upravljanje površinskim vodama: Izgradnja trajnih kanala i preljeva za sigurno odvođenje kišnice izvan i oko objekta.
5. Revegetacija: Uspostavljanje samoodrživog pokrova autohtone vegetacije za kontrolu erozije i vraćanje ekološke funkcije mjesta.

Praćenje stabilnosti brane i kvalitete vode nakon zatvaranja nastavlja se desetljećima.

Sažetak

Izgradnja jalovišta je monumentalan inženjerski zadatak koji objedinjuje geologiju, hidrologiju te građevinarstvo i geotehniku. Proces slijedi logičan slijed: pažljiv odabir mjesta, robustan dizajn i konstrukcija brane, ugradnja visokoučinkovite kompozitne obloge i sustava odvodnje te predanost rigoroznom operativnom nadzoru i održivom konačnom zatvaranju. Sustavnom primjenom načela zdravog inženjeringa i upotrebom naprednih materijala poput geomembrana, GCL-ova i geoćelija, rudarska industrija može izgraditi objekte koji ispunjavaju dvostruke zahtjeve operativne potrebe i dugoročne zaštite okoliša.
