Savršeno specificirana i stručno zavarena geomembrana ipak može pokvariti ako njezini rubovi nisu pravilno pričvršćeni. Nepravilno projektiran sidreni rov može dovesti do izvlačenja košuljice, podizanja vjetra i katastrofalnog kvara sustava, pretvarajući značajnu investiciju u skupu odgovornost. Ovaj vodič pruža detaljan, praktičan okvir za projektiranje i izgradnju sidrenih rovova koji jamče dugoročni integritet i izvedbu vašeg cjelokupnog sustava geosintetičkih obloga.
Ovaj vodič pokriva osnovne inženjerske principe koji stoje iza geomembranskih sidrenih rovova. Istražit ćemo kritične parametre projektiranja, najbolje građevinske prakse i postupke osiguranja kvalitete koji su potrebni za stvaranje sigurnog sidra koje podnosi utjecaje okoliša i osigurava uspjeh vašeg projekta od prvog dana.
Rov za sidrenje daleko je više od mjesta za ukopavanje ruba košuljice; to je kritična strukturna komponenta sustava zadržavanja. Razumijevanje njegove funkcije prvi je korak prema uspješnoj instalaciji.
1. Funkcionalna uloga i tehnički zahtjevi sidrenih rovova
Primarna funkcija an sidreni jarak je osigurati fiksnu točku završetka za geomembranu, sigurno je zaključavajući u okolnu podlogu. Ova mehanička veza ključna je za otpor različitim silama koje bi inače ugrozile sustav košuljice.
Kao dobavljači, često vidimo projekte u kojima je fokus gotovo u potpunosti na materijalu obloge i šavovima, dok se sidreni kanal tretira kao naknadna misao. Ovo je greška. Pravilno projektiran rov mora istovremeno obavljati nekoliko kritičnih funkcija:
- Oduprite se vjetru: Na izloženim oblogama vjetar može prodrijeti ispod geomembrane i stvoriti snažnu silu prema gore. Rov za sidrenje osigurava potrebnu vlastitu težinu i otpor trenja za držanje ruba.
- Suprotstavljanje silama klizanja i izvlačenja: Kod primjena pod nagibom, težina pokrovnog tla, snijega ili same obloge stvara stalnu gravitacijsku silu. Rov pruža otpor izvlačenju koji je potreban kako bi se spriječilo klizanje košuljice niz padinu.
- Prilagodite toplinsko širenje i skupljanje: Geomembrane se šire i skupljaju s promjenama temperature. Pravilno projektiran kanal dopušta određenu labavost, sprječavajući koncentraciju vlačnih naprezanja na sidrišnoj točki i potencijalno kidanje materijala.
- Omogućite stabilnu točku završetka: Rov nudi čistu, zaštićenu i stabilnu lokaciju za završetak obloge, sprječavajući eroziju da podrije rub i osigurava dugotrajnu ugradnju.
2. Vrste sidrenih rovova: sidra na vrhu nagiba, srednja i donja sidra
Iako je koncept isti, rovovi za sidrenje mogu se nalaziti na različitim točkama u sustavu oblaganja, ovisno o geometriji projekta i tehničkim potrebama. Velika većina primjena koristi sidro na vrhu nagiba, ali važno je prepoznati i ostala.
Sidreni jarak na vrhu padine
Ovo je najuobičajeniji tip, iskopan duž perimetralnog vrha ili berme zaštitnog objekta poput ribnjaka, odlagališta ili rezervoara. Osigurava gornji rub geomembrana ploče nakon što su prebačene preko padina. Dizajniran je za rukovanje primarnim vlačnim silama i silama vjetra koje djeluju na sustav.
Srednji sidreni rov
Za vrlo duge ili strme padine, može biti potreban međusidreni rov na dijelu niz padinu. Njegova je svrha razbiti ukupnu duljinu panela košuljice, smanjujući kumulativno gravitacijsko opterećenje na gornjem sidrenom kanalu. To pomaže u upravljanju vlačnim naprezanjima unutar geomembrane i općenito poboljšava stabilnost padine.
Rov za donje sidro (toe).
U nekim projektima, sidreni rov se također gradi na vrhu (dnu) padine gdje se susreće s podom zaštitnog prostora. To pruža dodatnu sigurnosnu točku, sprječava pomicanje košuljice odozdo prema gore i pomaže u upravljanju silama u vrlo dubokim ili velikim objektima.
3. Parametri dizajna: dubina, širina, kut i razmatranja ugradnje
Učinkovitost sidrenog rova određena je njegovim fizičkim dimenzijama i geometrijom. Ovo nisu proizvoljne brojke; izračunavaju se na temelju uvjeta specifičnih za lokaciju. Međutim, postoje uobičajeni industrijski standardi koji služe kao polazište.
Tipičan je standardni sidreni rov 0.5 do 1,0 metara (1,5 do 3 stope) dubine i 0.5 do 1,0 metara (1,5 do 3 stope) širine. Ove dimenzije osiguravaju dovoljan volumen za ugradnju i zatrpavanje za stvaranje potrebnih otpornih sila za većinu primjena.
Ključna razmatranja dizajna koja uvijek naglašavamo uključuju:
- Udaljenost zastoja: Rov treba otprilike iskopati 00,6 metara (2 stope) natrag s vrha padine. Ovaj odmak sprječava da se rov nalazi u tlu koje bi moglo biti oslabljeno površinskom erozijom i osigurava stabilnu masu zemlje između rova i padine.
- Zaobljeni uglovi: Kut gdje geomembrana izlazi iz kosine i ulazi u rov mora biti zaobljen i gladak. Oštar kut od 90 stupnjeva stvara točku visoke koncentracije naprezanja koja s vremenom može dovesti do zamora i kvara obloge.
- Glatke površine: Zidovi i pod iskopanog rova moraju biti glatki, čvrsti i bez oštrog kamenja, korijenja ili krhotina koje bi mogle probušiti geomembranu.
4. Projektni proračuni: otpor podizanja, sile izvlačenja i faktori sigurnosti
Iako ne izvodimo konačne inženjerske izračune, surađujemo s izvođačima koji to rade i bitno je razumjeti uključena načela. Dizajn sidrenog rova je ravnoteža sila.
- Djelujuće snage: To su opterećenja koja pokušavaju povući geomembranu van od rova. Oni uključuju dizanje vjetrom, težinu košuljice i pokrovnog tla na nagibu i vlačne sile uslijed toplinske kontrakcije.
- Sile otpora: To su sile koje drže geomembranu u rov. Prvenstveno ih stvara težina zbijenog materijala za zatrpavanje na vrhu obloge i otpor trenja između geomembrane i tla za zatrpavanje.
Projektant izračunava te sile i osigurava da su sile otpora znatno veće od sila koje djeluju. Ovaj omjer je poznat kao Faktor sigurnosti (FS). Tipična konstrukcija može zahtijevati faktor sigurnosti od 1,5 ili više, što znači da je jarak dizajniran da izdrži najmanje 50% više sile od one koja se očekuje da će se susresti tijekom radnog vijeka. Ovi izračuni određuju konačnu potrebnu dubinu i širinu rova.
5. Smjernice za odabir materijala i kompatibilnost tla
Vrsta tla na gradilištu izravno utječe na optimalan oblik sidrenog rova. Pristup koji odgovara svima može dovesti do nestabilnosti ili poteškoća u izgradnji. Geometriju treba prilagoditi kako bi se osiguralo da se zidovi rova ne uruše prije ili tijekom postavljanja obloge.
Na temelju našeg iskustva s različitim geološkim uvjetima na globalnoj razini, preporučujemo sljedeće profile rovova:
| Vrsta tla | Preporučeni oblik jarka | Obrazloženje |
|---|---|---|
| Glinena tla | Rov u obliku slova V | Glina ima visoku koheziju, što joj omogućuje da drži strmi kut bez urušavanja. Ovaj oblik minimalizira količinu potrebnog iskopa. |
| Muljevita i pjeskovita tla | Trapezoidni jarak | Ta su tla manje kohezivna i sklona ljuštenju. Kosi, trapezoidni oblik osigurava stabilne zidove i jednostavan je za rad. |
| Kameniti teren | Kvadratni ili pravokutni jarak | U kamenitom ili vrlo kompetentnom tlu, okomiti zidovi često su stabilni. Ovaj oblik je jednostavan za iskopavanje sa standardnom žlicom rovokopača. |
Bez obzira na oblik, princip ostaje isti: osigurajte da je jarak dovoljno stabilan za siguran ulaz (ako je potrebno) i za pravilno postavljanje i zatrpavanje geomembrane.
6. Metode građenja i redoslijed radova
Pravilan redoslijed izgradnje ključan je za uspjeh sidrenog rova. Žurba ili izvođenje koraka izvan redoslijeda može ugroziti oboje podloga i geomembrana.
Ovo je korak po korak postupak koji savjetujemo našim klijentima da slijede:
- Iskop: Iskopajte rov do linija i nagiba navedenih u tehničkim nacrtima. Kako biste spriječili isušivanje i gubitak čvrstoće temeljnog tla (desikaciju), iskopajte samo dio rova koji se može obložiti i zatrpati u kratkom vremenu, često za jedan dan rada.
- Priprema rova: Pregledajte iskopani rov. Uklonite sve kamenje, krhotine ili oštre predmete. Po potrebi zaoblite rubove i kutove. Površina mora biti dovoljno glatka da ne ošteti košuljicu.
- Postavljanje obloge: Pažljivo stavite geomembransku ploču preko kosine u rov. Uvjerite se da postoji dovoljno labavosti tako da košuljica naliježe na dno i zidove rova bez ikakve napetosti.
- Privremeno balastiranje: Postavite vreće s pijeskom ili druge privremene utege na oblogu unutar rova kako biste je držali na mjestu i spriječili da je pomakne vjetar.
- Zatrpavanje i zbijanje: Nakon što je ploča obloge potpuno zavarena i pregledana, jarak se može zatrpati. Postavite tlo natrag u rov u slojevima (slojevima), zbijajući svaki lift prema specifikacijama projekta. Mora se paziti da se geomembrana ne ošteti građevinskom opremom.
7. Osiguranje kvalitete: Postupci ispitivanja, inspekcije i verifikacije
Kontinuirano osiguranje kvalitete (QA) nije izborno; bitno je. Svaki korak konstrukcije sidrenog rova treba provjeriti kako bi se spriječili skriveni nedostaci koji bi mogli dovesti do budućeg kvara.
Robustan QA program trebao bi uključivati sljedeće provjere:
- Inspekcija prije postavljanja:
- Provjerite dimenzije rova (dubina, širina, odmak) prema nacrtima projekta.
- Provjerite je li jarak glatko, uvjerite se da nema kamenja ili krhotina.
- Provjerite jesu li kutovi ispravno zaobljeni.
- Tijekom inspekcije postavljanja:
- Check that the geomembrane is placed without tension or "bridging" preko uglova.
- Uvjerite se da su privremene vreće s pijeskom dovoljne za sigurno držanje obloge.
- Inspekcija nakon zatrpavanja:
- Pratite proces zatrpavanja kako biste osigurali da se koristi navedeno tlo i da napori zbijanja zadovoljavaju potrebnu gustoću.
- Vizualno pregledajte područje nakon zatrpavanja kako biste bili sigurni da nema preostalih oštećenja na izloženoj geomembrani u blizini rova.
8. Alternativne metode sidrenja i scenariji primjene
Dok je standardni jarak sa zatrpavanjem najčešći, neke situacije zahtijevaju alternativne metode sidrenja, posebno kada se geomembrana spaja s krutom strukturom poput betona.
Scenarij 1: standardna zemljana greda (vrh padine)
Ovo je klasična aplikacija opisana u ovom vodiču. U zemljanu gredu iskopa se rov u obliku trapeza ili slova V, a košuljica se učvrsti nasipom od nabijene zemlje. Ovo je poželjna metoda za ribnjake, odlagališta i rezervoare.
Scenarij 2: Završetak uz betonski zid

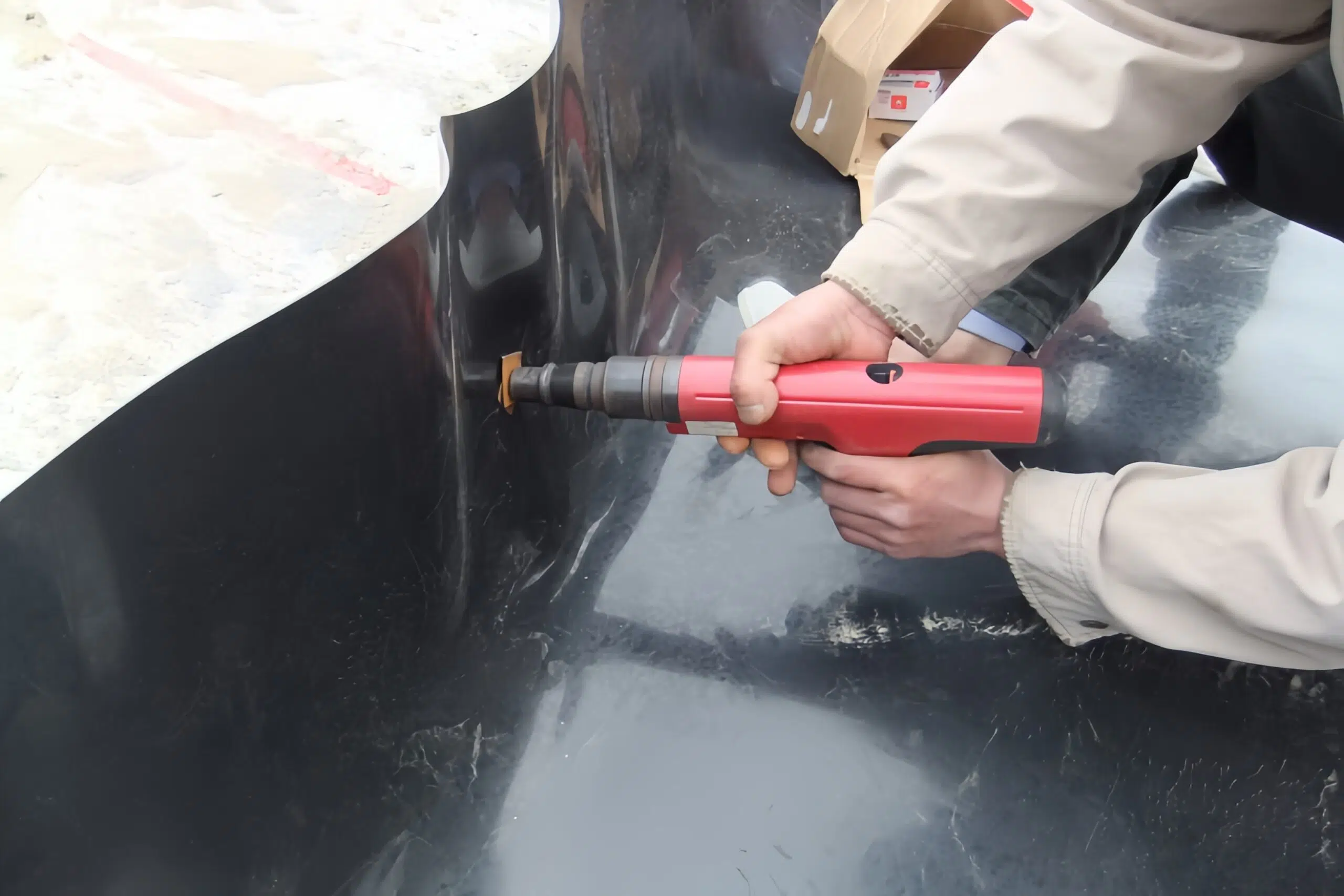

Kada obloga mora završiti uz okomiti betonski zid ili konstrukciju, jarak nije izvediv. U ovom slučaju, uobičajena metoda je sidrenje letve.
- Geomembrana je pritisnuta na betonski zid.
- Ravna šipka od nehrđajućeg čelika ili aluminija (letvica) postavlja se preko obloge.
- Mehanička sidra (kao što su ekspanzijski vijci ili čavli) pričvršćena su kroz letvu i oblogu u beton u malim razmacima (obično manjim od 0,4 m ili 16 inča).
- Zrno brtvila često se nanosi duž gornjeg ruba letvice kako bi se stvorila vodonepropusna brtva.
Scenarij 3: Ugrađena sidra
Za nove betonske konstrukcije može se stvoriti još robusniji spoj pomoću ugrađeni sidreni profili. T-lock ili E-lock trake—ekstrudirani plastični profili s nastavcima—izlijevaju se izravno u beton kada se izlije. Kasnije se geomembrana može zavariti izravno na izloženi plastični profil, stvarajući kontinuiranu vezu visoke čvrstoće koja ne propušta.
9. Dugoročna izvedba, održavanje i prevencija kvarova
Dobro izgrađen sidreni rov treba minimalno održavati, ali to ne treba zaboraviti. Najveći dugoročni rizik je erozija tla koje pokriva i okružuje rov.
Trebalo bi provoditi redovite preglede, osobito nakon velikih oluja, kako bi se provjerilo:
- Površinska erozija: Potražite bilo kakve znakove uspona ili jaruga koje se stvaraju na ili u blizini područja rova. Ako zatrpavanje erodira, čvrstoća sidrenja će se smanjiti.
- Naselje: Svako značajno udubljenje ili udubljenje preko rova moglo bi ukazivati na lošu zbijenost zatrpavanja, što bi možda trebalo sanirati.
- Životinjske jazbine: Životinje koje kopaju jame mogu ugroziti cjelovitost zemljane grede i zasipa.
Ranim otkrivanjem ovih problema i obnavljanjem pokrovnog tla po potrebi možete osigurati da rov za sidrenje nastavi obavljati svoju kritičnu funkciju tijekom cijelog projektiranog vijeka trajanja projekta.
Zaključak
Rov za sidrenje je temelj sigurnog sustava obloge geomembrane. Njegov dizajn i konstrukcija zahtijevaju istu razinu inženjerske strogosti i kontrole kvalitete kao materijal košuljice i zavarivanje. Pažljivim razmatranjem projektnih parametara, uvjeta tla, slijeda izgradnje i alternativnih metoda, možete osigurati da rubovi vašeg projekta budu osigurani desetljećima pouzdane izvedbe, sprječavajući skupe kvarove i štiteći vašu investiciju.
