Construisez un mur de soutènement solide, mais après la première forte saison des pluies, il commence à gonfler et à se fissurer. La force immense et invisible de la pression de l’eau tente de la renverser.
Pour les murs de soutènement, le bon choix est un géotextile non tissé aiguilleté. Son rôle est d'agir comme un filtre, permettant à l'eau de passer à travers un système de drainage tout en empêchant les particules de sol de l'obstruer, ce qui soulage la dangereuse accumulation de pression hydrostatique.
En tant que fournisseur de géosynthétiques, j'ai vu plus de ruptures de murs de soutènement causées par une mauvaise gestion de l'eau que par tout autre facteur. Le mur lui-même peut être parfaitement solide, mais si l’eau ne peut pas s’échapper du sol situé derrière, il échouera. Une simple couche de géotextile correctement installée est l’élément le plus important pour assurer la durabilité à long terme de votre mur. Explorons exactement ce qu'il fait et comment choisir le bon.
Quelles fonctions le géotextile remplit-il dans les systèmes de murs de soutènement ?
Vous voyez une couche de tissu spécifiée dans le dessin, nichée derrière le mur. Il semble mince et insignifiant comparé aux blocs lourds et à la terre, ce qui fait qu'on se demande ce qu'il fait réellement.

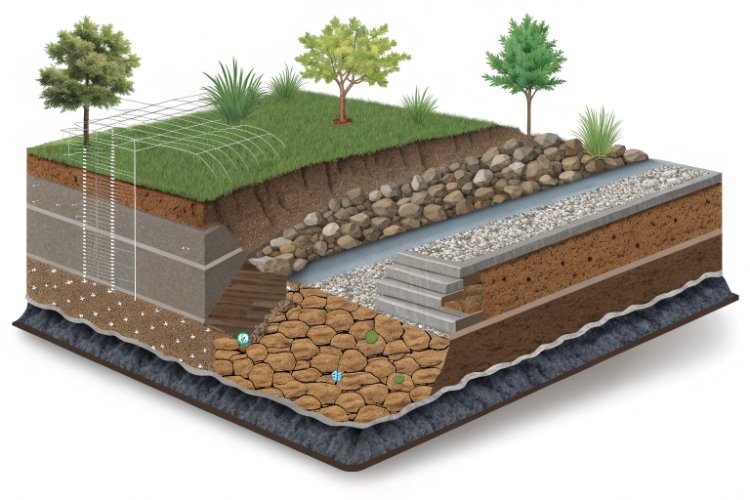

Un géotextile effectue simultanément trois tâches essentielles : il sépare le sol de remblai du gravier de drainage propre, filtre l'eau en la laissant passer tout en retenant les particules de sol et aide à évacuer l'eau, empêchant ainsi l'accumulation de pression.
Considérez le géotextile comme un gardien intelligent et travailleur pour l’ensemble du système de drainage de votre mur de soutènement. Chaque fonction est essentielle pour éviter les pannes.
1. Séparation
Le géotextile est placé comme un rideau entre le sol natif que vous retenez (remblai) et la zone de drainage en gravier propre directement derrière le mur. Il agit comme une barrière, un videur dans un club, empêchant les deux matières de se mélanger. Sans cette séparation, les fines particules de sol se retrouveraient rapidement dans le gravier, transformant votre zone de drainage coûteuse en une masse boueuse et non fonctionnelle.
2. Filtration
C'est sa tâche la plus importante. Le géotextile agit comme un filtre à café high-tech. L'eau du sol peut facilement traverser le tissu, mais les particules de terre sont piégées de l'autre côté. Cela permet à l'eau de s'échapper du remblai et de pénétrer dans la zone de drainage, soulageant ainsi la pression hydrostatique qui veut faire tomber votre mur.
3. Drainage
Bien que le géotextile en lui-même ne soit pas un canal de drainage principal, sa fonction de filtration permet à l'ensemble du système de drainage de fonctionner. En gardant le gravier propre, cela garantit qu'il y a un chemin clair et ouvert pour que l'eau filtrée s'écoule jusqu'au bas du mur et sorte par un tuyau d'évacuation.
Faut-il utiliser un géotextile tissé ou non tissé pour les murs de soutènement ?
Vous passez une commande et voyez deux options principales : tissé et non tissé. Ils ont une apparence et une sensation complètement différentes, et choisir le mauvais mettra en péril l’ensemble de votre système de drainage.
Utilisez toujours un géotextile non tissé pour le drainage et la filtration des murs de soutènement. Sa structure tridimensionnelle semblable à du feutre est excellente pour laisser passer l’eau tout en emprisonnant la terre. Les géotextiles tissés servent au renforcement et à la stabilisation, pas à la filtration.
C’est l’un des points de confusion les plus courants que je clarifie pour mes clients. La différence de performances est énorme et utiliser le mauvais type entraînera un échec. Voici une répartition simple :
| Fonctionnalité | Géotextile tissé | Géotextile non tissé |
|---|---|---|
| Structure | Fils plats et étroitement entrelacés (comme une bâche) | Fibres aléatoires et imbriquées (comme le feutre) |
| Utilisation principale | Renforcement & Stabilisation (par exemple, sous les routes) | Filtration, Séparation & Drainage |
| Débit d'eau | Faible, s'écoule le long des plans de fil | Élevé, coule directement à travers le tissu |
| Mur de soutènement | Choix incorrect - Se bouche facilement, mauvaise filtration | Bon choix - Excellente filtration |
Un géotextile tissé présente de très petites ouvertures uniformes. Lorsque de fines particules de terre le frappent, elles bouchent ces ouvertures et le tissu se bouche rapidement, arrêtant complètement l'écoulement de l'eau. Un géotextile non tissé possède une structure de fibres complexe et aléatoire. L’eau trouve de nombreux chemins pour passer, et si une zone est bloquée, d’autres restent ouvertes. Il est conçu spécifiquement pour cette tâche de filtration.
Quelles propriétés de résistance et de filtration sont requises pour les géotextiles pour murs de soutènement ?
Vous consultez une fiche technique pour un géotextile non tissé et elle est pleine de termes techniques. Vous devez savoir quels chiffres sont réellement importants pour faire un choix fiable pour votre mur.
Concentrez-vous sur un grammage compris entre 200 et 400 g/m² (6 à 12 oz/yd²). Cela offre une bonne durabilité lors de l’installation. Assurez-vous également qu’il a une perméabilité élevée pour laisser passer l’eau facilement et une petite taille d’ouverture apparente (AOS) pour retenir efficacement les particules de sol.
Démystifions les spécifications clés que vous verrez sur une fiche technique de produit afin que vous puissiez commander en toute confiance.
Propriétés clés du géotextile
- Poids (g/m² ou oz/yd²) : C'est l'indicateur le plus simple de l'épaisseur et de la robustesse du tissu. Un tissu plus lourd (par exemple, 270 g/m² ou 8 oz/yd²) est plus résistant et plus résistant aux déchirures ou aux perforations par des pierres pointues lors de l'installation qu'un tissu plus léger. Pour la plupart des murs de soutènement, un grammage moyen de 200 à 400 g/m² est la solution idéale.
- Perméabilité: Cela mesure la rapidité avec laquelle l’eau peut passer directement à travers le tissu. Une valeur de perméabilité plus élevée est préférable, car cela signifie que le géotextile peut gérer de grands volumes d’eau en cas de fortes pluies sans augmentation de pression.
- Taille d'ouverture apparente (AOS) : Cela indique la plus grande taille de particule qui peut être efficacement arrêtée par le tissu filtrant. Il est souvent exprimé sous la forme d'un numéro américain Sieve (par exemple, 70 ou 80). Vous voulez un AOS suffisamment petit pour empêcher le passage de votre sol de remblai spécifique, mais suffisamment grand pour ne pas se boucher instantanément. Un fournisseur peut vous aider à adapter cela à votre type de sol.
Comment puis-je choisir le bon géotextile en fonction du type de mur et des conditions du site ?
Un petit mur de jardin a des besoins différents de ceux d’un énorme remblai d’autoroute. Vous avez besoin d'un moyen pratique d'adapter votre sélection de matériaux pour qu'elle corresponde aux risques et aux exigences de votre projet spécifique.
Le géotextile fait partie d'un système. Pour les petits murs, une seule couche de non-tissé peut suffire. Pour les murs hauts et critiques (souvent construits avec des géogrilles), le géotextile sert de composant de filtration dans un système de drainage et de renforcement beaucoup plus vaste.
La clé est de penser en termes de création d’un chemin de drainage complet et très efficace. Une conception de mur de soutènement moderne est un système de matériaux compatibles travaillant ensemble.
Le système de drainage complet
Pour tout mur de soutènement critique, une simple feuille de tissu ne suffit pas. Une conception appropriée associe le géotextile à une couche de drainage physique. Cela implique généralement :
- Renforcement: Couches de géogrille placées dans le sol de remblai pour augmenter sa résistance et sa stabilité (pour les murs plus hauts).
- Filtration: UN géotextile non tissé placé entre le sol natif et le gravier de drainage.
- Drainage: A clean, angular gravel layer, typically 30-45 cm (12-18 inches) thick, placed directly behind the wall blocks. This zone acts as a drainage "chimney."
- Collection: Un tuyau perforé à la base de la zone de gravier pour recueillir l'eau et l'évacuer des fondations du mur.
Ce système combiné peut réduire la pression hydrostatique de plus de 90 %. En choisissant le bon géotextile non tissé comme filtre, vous vous assurez que l’ensemble du système reste propre et fonctionnel pendant toute la durée de vie du mur.
Conclusion
Le bon géotextile non tissé est un élément essentiel pour le drainage d’un mur de soutènement. Il évite le colmatage et soulage la pression de l’eau, assurant ainsi la stabilité et le succès à long terme de votre structure.
