Bou 'n pad op sagte grond? Sonder beskerming kan jou duur aggregaatbasis in die modder sink, en fyn grond kan oppomp, wat die struktuur besoedel. Dit lei tot voortydige mislukking en duur herstelwerk, wat jou hele projek van die grond af in die gedrang bring.
Hierdie gids verduidelik die skeidingsfunksie van geotekstiele, 'n fundamentele maar kritieke rol wat hulle in siviele ingenieurswese speel. Ons sal die kernbeginsels dek van hoe geotekstiele grondvermenging voorkom, waar om dit toe te pas, en hoe om die regte materiaal te kies om jou infrastruktuur se langtermynstabiliteit en werkverrigting te verseker.
Die konsep van skeiding is eenvoudig, maar die impak daarvan op 'n projek se duursaamheid is massief. Kom ons begin deur presies te definieer wat hierdie funksie behels en hoekom dit 'n hoeksteen van moderne konstruksie is.
1. Verstaan die skeidingsfunksie van geotekstiele
So, wat is die skeidingsfunksie? In eenvoudige terme is dit die gebruik van 'n geotekstiel as 'n versperring om te verhoed dat twee verskillende soorte grond of vulmateriaal meng. As 'n verskaffer sien ons dit as een van die algemeenste en mees koste-effektiewe gebruike vir ons produkte. Die primêre doelwit is om die oorspronklike dikte en integriteit van elke grondlaag te handhaaf, wat noodsaaklik is vir die strukturele stabiliteit van paaie, spoorweë en walle.
Hierdie funksie word krities wanneer jy 'n growwe, korrelvormige materiaal (soos 'n klipaggregaatbasis) oor 'n fynkorrelige ondergrond (soos slik of klei) plaas. Sonder 'n skeier sal die twee lae onvermydelik onder las en as gevolg van waterbeweging meng. Die korrelmateriaal verloor sy sterkte, en die fyn grond benadeel die dreinering.
In hierdie artikel sal ons die meganisme agter hierdie skeiding ondersoek, die belangrikste toepassings daarvan bespreek en praktiese leiding gee oor die keuse van die regte geotekstiel. Ons sal ook na werklike voorbeelde kyk om te wys hoe hierdie eenvoudige materiaallaag projekte van vroeë mislukking kan red.
2. Hoe voorkom geotekstiele dat grondlae meng?
'n Geotekstiel voer skeiding uit deur 'n kombinasie van 'n fisiese versperring en 'n filter. Dit gaan nie net daaroor om 'n laken tussen twee lae te plaas nie; die materiaal se eienskappe is ontwerp om op 'n spesifieke manier met grond en water in wisselwerking te wees.
First, the geotextile acts as a physical barrier. It stops the coarse aggregate of a base layer from punching down into the soft subgrade below. At the same time, it prevents the fine particles of the subgrade from "pumping" of migreer opwaarts na die totaal, veral onder die dinamiese vragte van verkeer.
Second, and just as important, the geotextile must be permeable. It needs to allow water to pass through freely without building up hydrostatic pressure, which could weaken the entire structure. This is where the filtration function comes in. The fabric's pores, defined by its Apparent Opening Size (AOS), are designed to be large enough for water to pass but small enough to retain the fine soil particles. Selecting the correct AOS is crucial to prevent the geotextile from clogging over time—a failure mode known as "blinding."
Wanneer dit behoorlik gekies word, handhaaf die geotekstiel hierdie balans, wat beide strukturele skeiding en hidrouliese stabiliteit vir die lewe van die projek verseker.

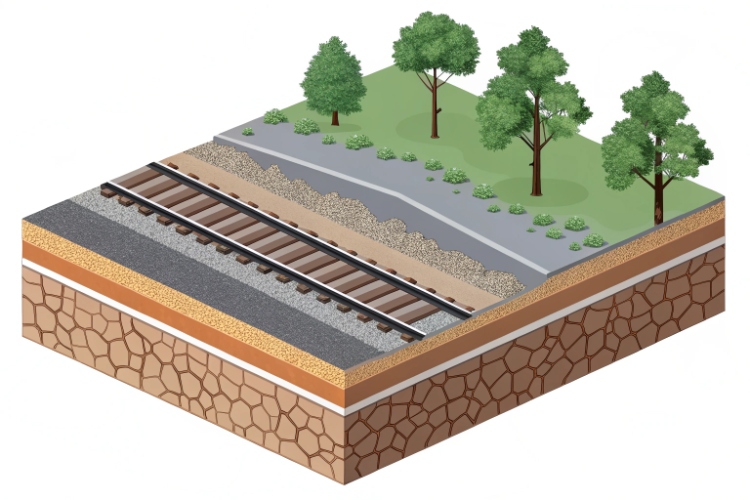

3. Waarom is skeiding belangrik in pad- en spoorwegkonstruksie?
In road and railway construction, the stability of the foundation is everything. Separation is not just a "nice-to-have"; it's a fundamental requirement for long-term performance, especially over weak or saturated subgrades.
Sonder 'n skeidingslaag sal verskeie probleme voorkom. Onder die herhaalde stres van verkeer, sal die fyn grond van die ondergrond tot in die skoon aggregaatbasis gedwing word. Hierdie besoedeling het twee groot gevolge: dit verstop die dreineringspaaie binne die aggregaat, vang water vas, en dit verminder die interne wrywing van die basislaag, wat die grondlaag ernstig verminder. dravermoë. Terselfdertyd slaan die aggregaat af in die onderlaag, wat beteken dat jou ontwerpte basislaag dunner en minder effektief word as wat ontwerp is.
Die gevolg is 'n waterval van mislukkings: die pad of spoorlyn ontwikkel spoorspore, differensiële nedersetting vind plaas en die oppervlak kraak. Hierdie probleme lei tot 'n baie korter dienslewe en vereis gereelde, duur onderhoud. Deur in 'n eenvoudige geotekstiel-skeidingslaag te belê, behou jy die volle dikte en sterkte van jou basislaag. Dit kan die infrastruktuur se dienslewe met 15–25% verleng en lewenslange onderhoudskoste dramaties verminder. Dit is een van die beleggings met die hoogste opbrengs wat jy in 'n vervoerprojek kan maak.
4. Waar word geotekstiel-skeidingslae algemeen gebruik?
Die skeidingsfunksie is veelsydig, en ons verskaf geotekstiele vir hierdie doel oor 'n wye reeks siviele ingenieurstoepassings. Terwyl paaie die algemeenste gebruik is, geld die beginsel enige plek waar jy nodig het om die integriteit van aangrensende grond of vullae te handhaaf.

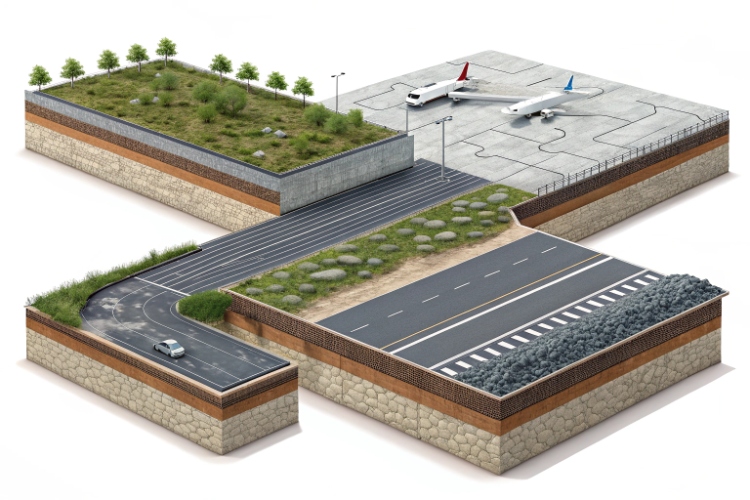

Algemene toepassings
- Paaie en sypaadjies: Geplaas tussen die ondergrondse grond en die klipaggregaat basislaag om vermenging te voorkom en strukturele kapasiteit te bewaar. Dit sluit alles in van ongeplaveide toegangspaaie tot groot hoofweë.
- Spoorwegspoorbeddens: Geïnstalleer onder die ballaslaag om te verhoed dat fyn ondergrondse gronde die ballas besoedel. Skoon ballas is noodsaaklik vir dreinering en spoorgeometrie, so skeiding het 'n direkte impak op spoorwegveiligheid en onderhoudsiklusse.
- Parkeerterreine en Lughawe-aanloopbane: Soortgelyk aan paaie, maak hierdie groot geplaveide gebiede staat op 'n stabiele basis om voertuigvragte te hanteer. Geotekstielskeiers verhoed nedersetting en spore in parkeerareas en verseker die strukturele integriteit van hoëspanning-aanloopbane.
- Walle en Gronddamme: Word gebruik om verskillende vulmateriaal binne 'n wal te skei, om te verseker dat elke laag sy beoogde funksie verrig (bv. om 'n vrydreinerende rotsvulsel van 'n klei-kern te skei).
- Vullisterrein en dreineringstelsels: In stortingsterreine voorkom skeiers dat fyn afvaldeeltjies dreineringlae verstop. In Franse dreine of ander ondergrondse dreineringstelsels draai hulle om die dreineringsaggregaat om te keer dat omliggende grond die stelsel toeslik.
In elke scenario hou die geotekstiel op met vermenging, sodat elke laag van die ontwerpte stelsel kan funksioneer soos ontwerp.
5. Watter faktore moet in ag geneem word wanneer 'n geotekstiel vir skeiding gekies word?
Die keuse van die regte geotekstiel vir skeiding behels meer as om net 'n stof te kies. Jy moet die eienskappe daarvan pas by die grondtoestande, verwagte vragte en installasiespannings. Hier is die sleutelfaktore wat ons ons kliënte aanraai om te oorweeg.
Materiaaltipe: Geweefde vs. Nie-geweefde
Die keuse tussen 'n geweefde en 'n nie-geweefde geotekstiel is 'n primêre oorweging.
- Geweefde geotekstiele word oor die algemeen verkies vir skeiding gekombineer met versterking as gevolg van hul hoë treksterkte en lae verlenging. Hulle bied uitstekende weerstand teen totale pons.
- Nie-geweefde geotekstiele presteer in toepassings waar uitstekende deurlaatbaarheid en filtrasie krities is. Hul viltagtige struktuur bied uitstekende watervloei- en grondretensie-eienskappe.
| Kenmerk | Geweefde geotekstiel | Nie-geweefde geotekstiel | Notas vir skeiding |
|---|---|---|---|
| Primêre funksie | Skeiding & Versterking | Skeiding & Filtrering | Kies geweefde paaie vir hoë stres paaie; nie-geweefde materiaal vir dreinering. |
| Treksterkte | Hoog (bv. 20-120 kN/m) | Matig (bv. 8-30 kN/m) | Hoër sterkte weerstaan installasieskade. |
| Deurlaatbaarheid | Matig | Hoog | Nie-geweefde materiaal is beter om die opbou van waterdruk te voorkom. |
| Tipiese gewig | 300-500 g/m² | 150-300 g/m² | Swaarder materiaal bied meer robuustheid en weerstand teen gate. |
Sleutelprestasie-eienskappe
- Sterkte: Die geotekstiel moet sterk genoeg wees om installasie te oorleef. Punksieweerstand en skeursterkte is krities, aangesien enige skade tydens konstruksie die skeidingsfunksie sal benadeel.
- Deurlaatbaarheid & AAN DIE: Soos bespreek, moet die stof water deurlaat terwyl gronddeeltjies behou word. Dit vereis noukeurige passing van die geotekstiel se skynbare openingsgrootte (AOS) met die deeltjiegrootteverspreiding van die ondergrondse grond.
- Duursaamheid: Die stof moet bestand wees teen UV-afbraak (tydens installasie) en chemies stabiel in die spesifieke grondomgewing.

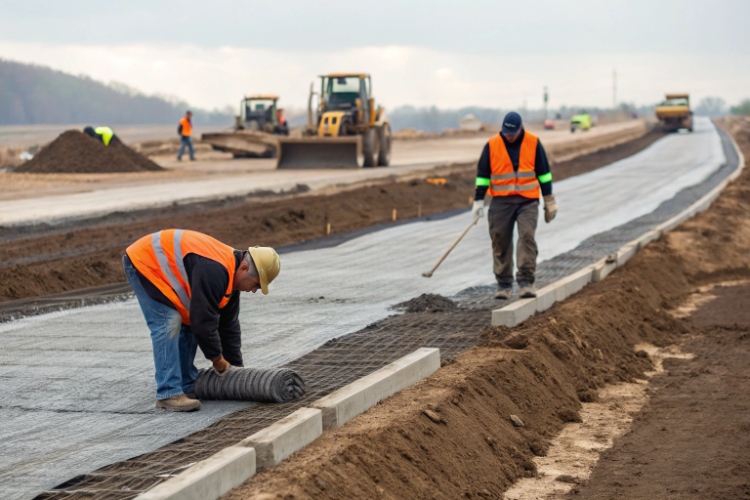

Installasievereistes
Behoorlike installasie is net so belangrik soos materiaalkeuse. Maak seker dat u korrekte oorvleuelingsafstande spesifiseer en toepas—tipies tussen 300 mm en 1 meter, afhangende van die ondergrondsterkte. Onvoldoende oorvleuelings skep swak punte waar grondvermenging kan voorkom, wat die doel van die geotekstiel vernietig. Die stof moet ook stewig geanker wees en beskerm word teen skade deur konstruksietoerusting.
6. Watter probleme kom voor sonder behoorlike geotekstielskeiding?
Versuim om 'n skeidingsgeotekstiel op 'n kwesbare terrein te gebruik, is nie 'n kortpad nie; dis 'n resep vir strukturele mislukking. Ons het projekte gesien waar die oorslaan van hierdie stap gelei het tot 'n behoefte aan volledige heropbou binne 'n paar jaar. Die probleme wat ontstaan is voorspelbaar en ernstig.
Eerstens kry jy onderlaag kontaminasie. Fyn gronddeeltjies van die ondergrond beweeg op na die aggregaatbasislaag. Dit verminder die basis se dreineringkapasiteit, vang water vas en verswak die fondasie, veral tydens vries-ontdooi-siklusse wat grond kan laat swaai.
Tweedens verloor die strukturele stelsel sy dravermoë. Die aggregaatbasis, wat nou besmet is en dikwels dunner omdat dit in die ondergrond vasgesteek het, kan nie meer vragte effektief versprei nie. Dit lei direk na spoorvorming en differensiële nedersetting op die oppervlak van die pad, spoorlyn of parkeerterrein. Hierdie oppervlakdefekte is nie net kosmeties nie; hulle dui op 'n gebrekkige fondasie.
Uiteindelik lei hierdie probleme tot 'n drasties verkorte dienslewe en hemelhoog langtermyn onderhoudskoste. Wat moontlik gered kon word deur 'n geotekstiel weg te laat, word baie keer aan pleisterwerk, oorlegsels en uiteindelik volle-diepte rekonstruksie bestee. Behoorlike skeiding verhoed dat hierdie probleme ooit begin.
7. Hoe het Geotekstielskeiding werklike projekte verbeter?
Die voordele van geotekstielskeiding is nie net teoreties nie; ons sien hulle heeltyd in die praktyk op projekte. Kom ek deel 'n tipiese voorbeeld wat die impak illustreer.
Ons het onlangs 'n projek vir 'n toegangspad na 'n nuwe nywerheidspark verskaf. Die terrein was uitdagend, met 'n sagte, klei-swaar onderlaag (lae CBR-waarde). Die oorspronklike ontwerp het 'n baie dik aggregaatbasis van 500 mm vereis om vir die swak grond te vergoed. Die kontrakteur was bekommerd oor die hoë koste om soveel klip te ontgin en te vervoer.
Ons het 'n alternatief voorgestel: die gebruik van 'n hoë-sterkte geweefde geotekstiel vir skeiding en versterking. Deur ons geotekstiel direk op die voorbereide onderlaag te plaas, kan ons die integriteit van die basisvlak waarborg. Die geotekstiel het verhoed dat die klei die aggregaat besoedel en het die verkeersvragte meer effektief versprei.
Die hersiene ontwerp, goedgekeur deur die projekingenieur, het toegelaat dat die totale basisdikte tot net 350 mm verminder word—'n vermindering van 30%. Dit het onmiddellike en aansienlike kostebesparings op materiaal en vervoer tot gevolg gehad. Verder was die konstruksie vinniger omdat minder uitgrawing en opvulling nodig was. Die pad is nou al vir etlike jare in gebruik met geen tekens van spore of afsakking nie, en sy geprojekteerde dienslewe is aansienlik langer as wat moontlik sou wees sonder die geotekstiel.
Gevolgtrekking
Die skeidingsfunksie van 'n geotekstiel is 'n eenvoudige dog kragtige instrument om die langtermynstabiliteit van siviele ingenieursprojekte te verseker. Deur die vermenging van grondlae te voorkom, behou dit die ontwerpte sterkte en dreineringseienskappe van jou infrastruktuurfondasie. Hierdie enkele laag materiaal bekamp spoorvorming, afsakking en voortydige mislukking direk, wat lei tot aansienlike kostebesparings en 'n langer, meer betroubare dienslewe vir paaie, spoorweë en meer.
